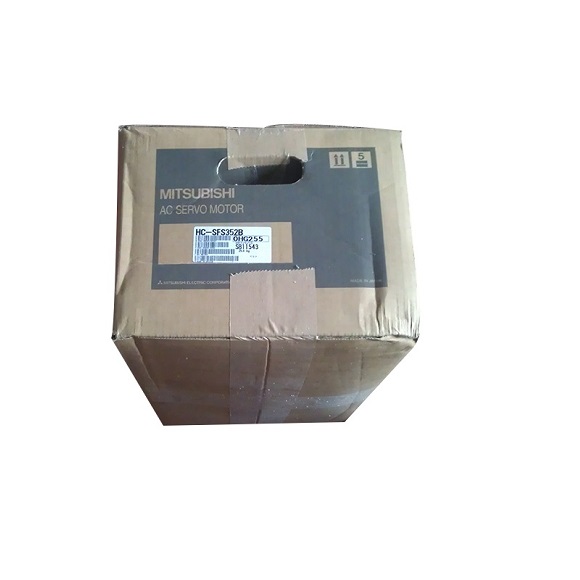

Servomotor Mitsubishi MELSERVO-J2S 3.5kW HC-SFS352
Putem furniza piese de automatizare electrică Mitsubishi, cum ar fi Mitsubishi PLC, Mitsubishi Servo Motor și servo drive Mitsubishi, Mitsubishi HMI, Mitsubishi VFD și așa mai departe
![]()
Descărcați un manual
| Servomotor Mitsubishi MELSERVO-J2S cu pauză |
Seria HC-SFS1000 r/min (inerție medie, capacitate medie) |
Seria HC-SFS2000 r/min |
|
|
Servomotor Mitsubishi HC-SFS |
81 (B) |
121 (B) |
201 (B) |
301 (B) |
52 (B) |
102 (B) |
152 (B) |
|
| Servoamplificator Mitsubishi MR-J2S- |
100A/B/CP/CL (Nota 8) |
200A/B/CP/CL (Nota 8) |
350A/B/CP/CL (Nota 8) |
60A/B/CP/CL |
100A/B/CP/CL |
200A/B/CP/CL |
|
Capacitatea instalației de alimentare (Nota 1) (kVA) |
1.5 |
2.1 |
3.5 |
4.8 |
1.0 |
1.7 |
2.5 |
|
| Cuplul maxim (N·m [oz·in]) |
24,4 (3455,0) |
34,4 (4871,0) |
57,3 (8113,7) |
85,9 (12163,4) |
7,16 (1013,9) |
14,4 (2039,0) |
21,6 (3058,6) |
|
| Viteza nominala (r/min) |
1000 |
2000 |
|
| Viteza maxima (r/min) |
1500 |
1200 |
3000 |
|
| Viteza instantanee admisă (r/min) |
1725 |
1380 |
3450 |
|
| Rata de putere la cuplul nominal continuu (kW/s) |
32.9 |
30.9 |
44.5 |
81.3 |
8.7 |
16.7 |
25.6 |
|
| Curent nominal (A) |
5.1 |
7.1 |
9.6 |
16 |
3.2 |
6 |
9 |
|
| Curent maxim (A) |
15.3 |
21.3 |
28.8 |
48 |
9.6 |
18 |
27 |
|
| Raportul sarcină/momentul de inerție recomandat al motorului |
de 15 ori momentul de inerție maxim al servomotorului (Nota 4) |
| Detector de viteză/poziție |
Encoder pe 17 biți (Rezoluție per rotație de codificator/servomotor: 131072 p/rev) |
| Atasamente |
Garnitura de ulei |
| Structura |
Inchis complet neventilat (nivel de protectie: IP65) |
| Masa (kg [lb])
Standard |
9 (19,8) |
12 (26,4) |
19 (41,9) |
23 (50,7) |
5 (11,0) |
7 (15,4) |
9 (19,8) |
|
| Cu frana electromagnetica |
11 (24,2) |
18 (39,7) |
25 (55,1) |
29 (63,9) |
7 (15,4) |
9 (19,8) |
11 (24,2) |
|
