| Numărul articolului |

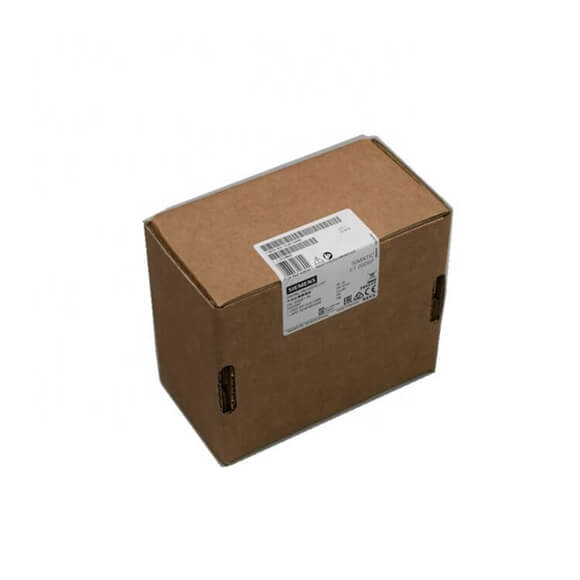

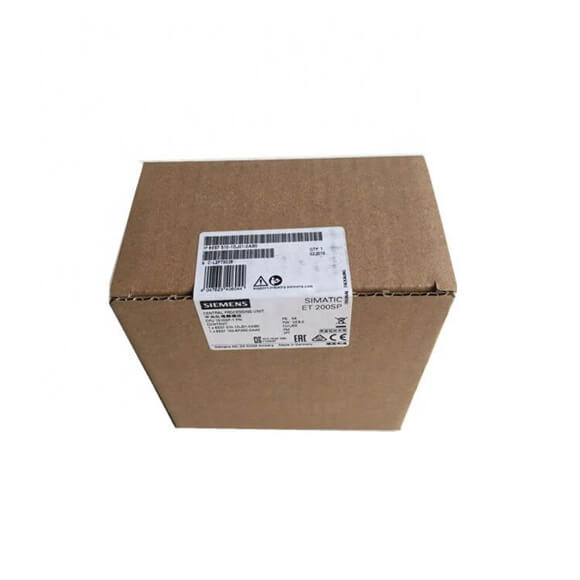

6ES7510-1DJ01-0AB0 |
|
CPU 1510SP-1 PN, 100KB Prog./750KB Date |
| Informații generale |
|
| Denumirea tipului de produs |
CPU 1510SP-1 PN |
| Stare funcțională HW |
FS05 |
| Versiune de firmware |
V2.8 |
| Funcția produsului |
|
|
● Date I&M |
Da; I&M0 la I&M3 |
|
● Schimbarea modulelor în timpul funcționării (schimbarea la cald) |
Da; Schimbare multi-hot |
|
● Mod izocron |
Da; Doar cu PROFINET; cu ciclu minim OB 6x de 625 µs |
| Inginerie cu |
|
|
● STEP 7 TIA Portal configurabil/integrat din versiune |
V16 (FW V2.8) / V13 SP1 Actualizare 4 (FW V1.8) sau o versiune ulterioară |
| Controlul configurației |
|
| prin setul de date |
Da |
| Elemente de control |
|
| Comutator selector de mod |
1 |
| Tensiune de alimentare |
|
| Tipul tensiunii de alimentare |
24 V DC |
| interval admisibil, limită inferioară (DC) |
19,2 V |
| interval admisibil, limită superioară (DC) |
28,8 V |
| Protectie inversa polaritatii |
Da |
| Rețea tampon |
|
|
● Întreruperea rețelei/tensiunii de energie stocată |
5 ms |
| Curent de intrare |
|
| Consum de curent (valoare nominală) |
0,6 A |
| Consum de curent, max. |
0,9 A |
| Curent de pornire, max. |
4,7 A; Valoare evaluată |
| Eu nu |
0,14 A²·s |
| Putere |
|
| Alimentare cu putere la magistrala backplane |
8,75 W |
| Pierdere de putere |
|
| Pierdere de putere, tip. |
5,6 W |
| Memorie |
|
| Numărul de sloturi pentru cardul de memorie SIMATIC |
1 |
| Este necesar un card de memorie SIMATIC |
Da |
| Memoria de lucru |
|
|
● integrat (pentru program) |
100 kbyte |
|
● integrat (pentru date) |
750 kbyte |
| Încărcați memoria |
|
|
● Plug-in (SIMATIC Memory Card), max. |
32 Gbyte |
| Backup |
|
|
● fără întreținere |
Da |
| timpii de procesare CPU |
|
| pentru operațiuni cu biți, tip. |
72 ns |
| pentru operații cu cuvinte, tip. |
86 ns |
| pentru aritmetica cu punct fix, tip. |
115 ns |
| pentru aritmetică în virgulă mobilă, tip. |
461 ns |
| blocuri CPU |
|
| Număr de elemente (total) |
2 000; Blocuri (OB, FB, FC, DB) și UDT-uri |
| DB |
|
|
● Interval de numere |
1 … 60 999; subdivizat în: interval de numere care poate fi utilizat de utilizator: 1 … 59 999 și interval de numere de DB-uri create prin SFC 86: 60 000 … 60 999 |
|
● Dimensiune, max. |
750 kbyte; Pentru DB-uri cu adresare absolută, max. dimensiunea este de 64 KB
|
