| МОДЕЛЬ |

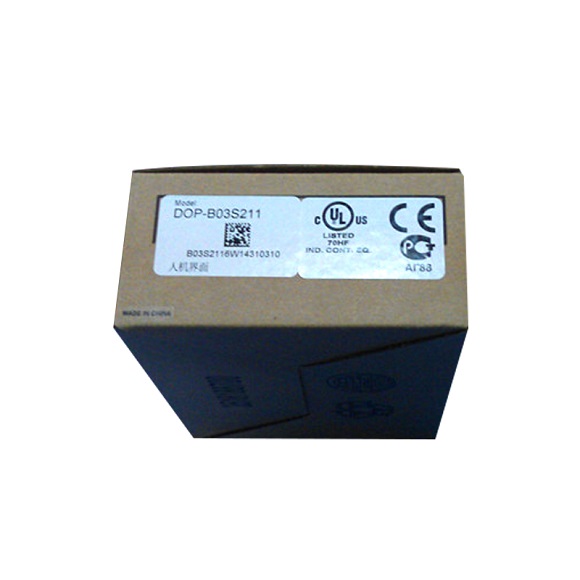

DOP-B03S211 |
DOP-B03E211 |
| ЖК -модуль
Дисплей тип |
4,3 ″ TFT LCD (65536 Colors) |
|
| Разрешение |
480 x 272 пикселей |
|
| Подсветка |
Светодиодный задняя свет (менее 20 000 часов полураспада при 25 ° С) (примечание 1) |
|
| Размер отображения |
95,04 x 53,856 мм |
|
| Операционная система |
Дельта в реальном времени ОС |
|
| MCU |
32-битный микроконтроллер RISC |
|
| Ни флеш -ром |
Flash ROM 128 МБ
(Система ОС: 30 МБ / резервное копирование: 16 МБ / Пользовательское приложение: 82 МБ) |
|
| SDRAM |
64 Мбайт |
|
| Резервная память |
32Kbytes |
|
|
Зуммер |
Многотоновая частота (2K ~ 4K Гц) / 85 дБ |
|
| USB |
1 USB -раб Ver 2.0
1 USB -хост VE 1.1 |
|
| Серийный компонент
Com1 |
RS-232 (поддерживает управление аппаратным потоком) / RS-485 |
|
| Com2 |
RS-422/RS-485 |
|
| Интерфейс Ethernet |
N/a |
10 м/100 м |
| Вечный календарь |
Встроенный |
|
| Метод охлаждения |
Естественная воздушная циркуляция |
|
| Одобрение безопасности |
CE / UL (примечание 3) |
|
| Водонепроницаемая степень |
IP65 / NEMA4 (примечание 3) |
|
| Операция напряжения
(Примечание2) |
DC +24V (-10% ~ +15%) (Пожалуйста, используйте изолированный источник питания) |
|
| Напряжение выносливость |
AC500V в течение 1 минуты (между терминалом DC24V и терминалами FG) |
|
| Энергопотребление (примечание 2) |
4,8 Вт |
7,2 Вт |
| Резервная батарея |
3V литийная батарея CR2032 x 1 |
|
| Резервное время автономной работы |
Это зависит от используемой температуры и условий использования,
Около 3 или более лет в 25 ° С. |
|
| Эксплуатационная температура |
ооо
0 C ~ 50 C |
|
| Температура хранения |
ооо
-20 c ~ +60 c |
|
| Окружающая влажность |
ооо
10% ~ 90% RH [0 ~ 40 C], 10% ~ 55% RH [41 ~ 50 C], степень загрязнения 2 |
|
| Вибрация |
IEC 61131-2 Соответствует 5 Гц ≦ F ＜ 8,3 Гц = непрерывно: 3,5 мм, 8,3 Гц ≦ F ≦ 150 Гц = непрерывно:
1,0 г |
|
| Шок |
IEC 60068-2-27, совместимый с 15 г пик 15G для продолжительности 11 мс, X, Y, Z Направления для 6 раз |
|
| Размеры
(W) x (h) x (d) мм |
129 x103 x 39 |
|
| Панель вырез
(W) x (h) мм |
118,8 x 92,8 |
|
| Масса |
Примерно 230G |
Примерно 264G |
