| Элемент |
Спецификации |
|
|

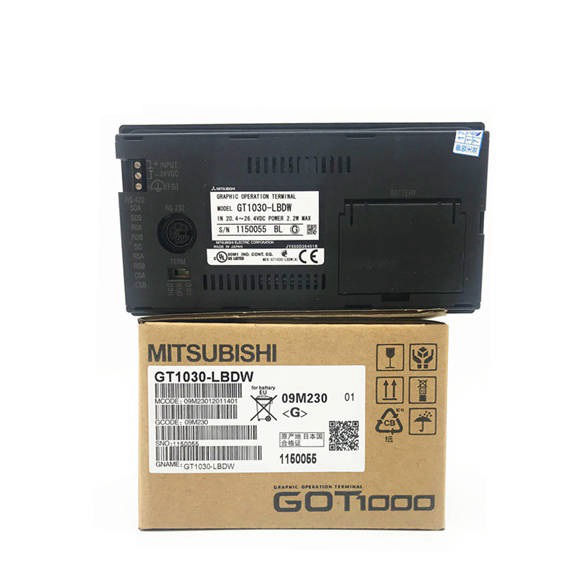

| Mitsubishi HMI сенсорный экран |
GT1030-LBDW/LWDW/HBDW/HWDW |
GT1030-LBDW2/LWDW2/HBDW2/HWDW2 |
GT1030-LBLW/LWLW/HBLW/HWLW |
| Раздел отображения*1 |
STN Monochrome (белый/черный) жидкий кристалл |
|
|
| Размер экрана |
4,5 ″ |
|
|
| Разрешение |
288 96 точек (горизонтальный формат) |
|
|
| Размер отображения |
W109.42 (4.3) H35.98 (1,41) [мм] (дюйм) (горизонтальный формат) |
|
|
| Отображать символ |
Стандартный шрифт с 16 точки зрения: 36 символов 6 линий (горизонтальный формат). |
|
|
| Отображение цвета |
Монохром (белый/черный) |
|
|
| Угол отображения |
Слева/справа: 30 градусов, сверху: 20 градусов, внизу: 30 градусов (горизонтальный формат) |
|
|
| Контрастная корректировка |
16-уровневая корректировка |
|
|
| Регулировка интенсивности |
8-уровневая корректировка |
|
|
| Интенсивность только ЖК -дисплеев |
• GT1030-L DW/L DW2/L LW 300 [CD/M2] (в белом)
• GT1030-H DW/H DW2/H LW 500 [CD/M2] (в белом) |
|
|
|
Жизнь |
Примерно 50 000 часов. (Время для интенсивности отображения, чтобы стать 1/5 при рабочей температуре окружающей среды 25) |
|
|
|
Подсветка |
Светодиод с 3 доступными цветами (белый, красный, розовый) (не требуется замена),
Состояние подсветки (Colors, ON/Blink/OFF) Управление) управление настройкой времени активации экрана Настройка информации о системе*2 позволяет PLC управлять состоянием подсветки. |
|
|
| Сенсорная панель
Количество сенсорных ключей |
Максимум 50 клавиш/экран (сенсорная панель резистивной пленки) |
|
|
| Размер ключа |
Минимум 16 16 точек (на ключ) |
|
|
| Одновременное нажатие двух (или более) областей (2-точечная пресса) |
Давать возможность |
|
|
| Жизнь |
1 миллион раз или более (операционная сила 0,98N Макс.) |
|
|
| Память C диск*3 |
Флэш -память (внутренняя), для хранения данных проекта (1,5 мбатита или меньше), ОС |
|
|
| Жизнь (количество времени записи) |
100 000 раз |
|
|
| D Драйв |
SRAM (внутренний), для хранения истории тревоги, данных рецептов и значения настройки действия времени |
|
|
| Батарея |
GT11-50BAT Литийная батарея |
|
|
|
Резервная цель |
Данные по часам, история тревоги, данные рецептов и значение настройки времени действия |
|
|
