| Имя |
Технические характеристики |
Модель |
| Адаптер блока CJ |
Адаптер для подключения специальных модулей ввода-вывода серии CJ и модулей шины ЦП (включает торцевую крышку серии CJ и 2 торцевые пластины) |
CP1W-EXT01 |
|
Модули аналогового ввода |
4 входа (1–5 В (1/10 000), 0–10 В (1/20 000), -5–5 В (1/20 000), -10–10 В (1/40 000) и 4–20 мА (1/10 000))
Период преобразования: 20 мкс/1 точка, 25 мкс/2 точки, 30 мкс/3 точки, 35 мкс/4 точки |
CJ1W-AD042 |
|
8 входов (1–5 В, 0–5 В, 0–10 В, –10–10 В, 4–20 мА) Разрешение: 1/8000, Скорость преобразования: 250 мс/вход макс. (Можно установить разрешение 1/4000 и 1 мс/вход.) |
CJ1W-AD081-V1 |
|
4 входа (1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА) Разрешение: 1/8000, Скорость преобразования: 250 мс/вход макс. (Можно установить разрешение 1/4000 и 1 мс/вход.) |
CJ1W-AD041-V1 |
|
Модули аналогового вывода |
4 выхода (1–5 В (1/10 000), 0–10 В (1/20 000) и от -10 до 10 В (1/40 000). Период преобразования: 20 мкс/1 точка, 25 мкс/2 точки, 30 мкс/3 точки, 35 мкс/4 точки |
CJ1W-DA042V |
|
8 выходов (1–5 В, 0–5 В, 0–10 В, -10–10 В) Разрешение: 1/4000; Скорость преобразования: 1 мс/выход макс. (Можно установить 1/8000, 250 мкс/выход.) |
CJ1W-DA08V |
|
8 выходов (от 4 до 20 мА) Разрешение: 1/4000; Скорость преобразования: 1 мс/выход макс. (Можно установить на 1/8000, 250 мкс/выход.) |
CJ1W-DA08C |
|
4 выхода (1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА) Разрешение: 1/4000, Скорость преобразования: макс. 1 мс/точка. |
CJ1W-DA041 |
|
2 выхода (1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА) Разрешение: 1/4000, Скорость преобразования: макс. 1 мс/точка. |
CJ1W-DA021 |
| Модуль аналогового ввода-вывода |
4 входа, 2 выхода (1–5 В, 0–5 В, 0–10 В, -10–10 В, 4–20 мА) Разрешение: 1/4000; Скорость преобразования: макс. 1 мс/точка (можно установить на 1/8000, 500 мкс/точку). |
CJ1W-MAD42 |
|
Единицы ввода процесса |
4 полностью универсальных входа: Pt100 (3-проводной), JPt100 (3-проводной), Pt1000 (3-проводной), Pt100 (4-проводной), K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII, от 4 до 20 мА, от 0 до 20 мА, от 1 до 5 В, от 0 до 1,25 В, от 0 до 5 В, от 0 до 10 В, выбираемый диапазон ±100 мВ,
От -1,25 до 1,25 В, от -5 до 5 В, от -10 до 10 В, диапазон выбора ±10 В. Разрешение потенциометра/скорость преобразования: 1/256 000 (цикл преобразования: 60 мс/4 точки), 1/64 000 (цикл преобразования: 10 мс/4 точки), 1/16 000 (цикл преобразования: 5 мс/4 точки) |
CJ1W-PH41U * |
|
4 полностью универсальных входа: Pt100, JPt100, Pt1000, K, J, T, L, R, S, B, 4–20 мА, 0–20 мА, 1–5 В, 0–5 В, 0–10 В Скорость преобразования: 250 мс/4 точки |
CJ1W-AD04U |
|
4 входа: B, J, K, L, R, S, T; Скорость преобразования: 250 мс/4 входа |
CJ1W-PTS51 |
|
4 входа, Pt100 Ом (JIS, IEC), JPt100 Ом, Скорость преобразования: 250 мс/4 входа |
CJ1W-PTS52 |
|
2 входа, B, E, J, K, L, N, R, S, T, U, W, Re5-26, PL ±100 мВ, Разрешение: 1/64 000; Скорость преобразования: 10 мс/2 входа |
CJ1W-PTS15 |
|
2 входа, 0–1,25 В, -1,25–1,25 В, 0–5 В, 1–5 В, -5–5 В, 0–10 В, -10–10 В, выбираемый диапазон ±10 В, 0–20 мА, 4–20 мА |
CJ1W-PDC15 |
|
Блоки контроля температуры |
4 шлейфа, вход термопары, выход NPN |
CJ1W-TC001 |
|
4 шлейфа, вход термопары, выход PNP |
CJ1W-TC002 |
|
2 контура, вход термопары, выход NPN, функция обнаружения перегорания нагревателя |
CJ1W-TC003 |
|
2 контура, вход термопары, выход PNP, функция обнаружения перегорания нагревателя |
CJ1W-TC004 |
|
4 контура, вход платинового термометра сопротивления, выход NPN |
CJ1W-TC101 |
|
4 контура, вход платинового термометра сопротивления, выход PNP |
CJ1W-TC102 |
|
2 контура, вход платинового термометра сопротивления, выход NPN, функция обнаружения перегорания нагревателя |
CJ1W-TC103 |
|
2 контура, вход платинового термометра сопротивления, выход PNP, функция обнаружения перегорания нагревателя |
CJ1W-TC104 |
| Высокоскоростной счетчик |
2 входа, макс. входная частота: 500 кбит/с |
CJ1W-CT021 |
|
Блоки управления положением |
Последовательность импульсов, выход с открытым коллектором, 1 ось |
CJ1W-NC113 |
|
Последовательность импульсов, выход с открытым коллектором, 2 оси |
CJ1W-NC213 |
|
Последовательность импульсов, выход с открытым коллектором, 4 оси |
CJ1W-NC413 |
|
Последовательность импульсов, выход линейного драйвера, 1 ось |
CJ1W-NC133 |
|
Последовательность импульсов, выход линейного драйвера, 2 оси |
CJ1W-NC233 |
|
Последовательность импульсов, выход линейного драйвера, 4 оси |

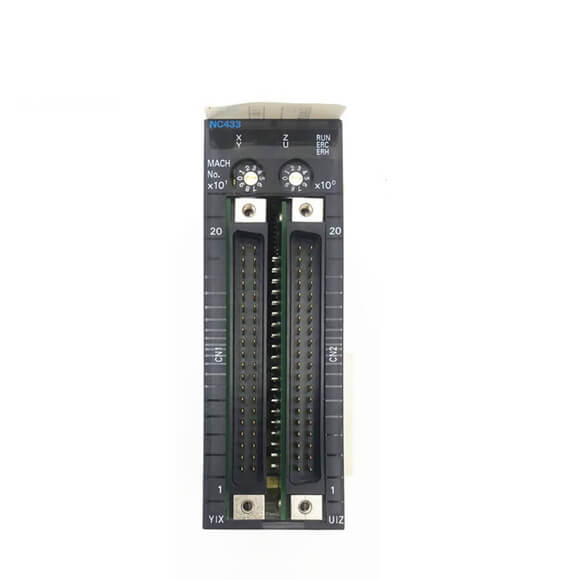

CJ1W-NC433 |
| Космический блок |
— |
CJ1W-SP001 |
|
Датчики идентификации |
Для серии V680, 1 головка чтения/записи |
CJ1W-V680C11 |
|
Для серии V680, 2 головки чтения/записи |
CJ1W-V680C12 |
|
Для серии V600, 1 головка чтения/записи |
CJ1W-V600C11 |
|
Для серии V600, 2 головки чтения/записи |
CJ1W-V600C12 |
| Главный модуль CompoNet |
Подчиненные слова: 2048 очков, Подчиненные биты: 512 очков |
CJ1W-CRM21 |
| Ведущий модуль CompoBus/S |
Удаленный ввод-вывод CompoBus/S, макс. 256 точек. |
CJ1W-SRM21 |
