| Номер артикула |

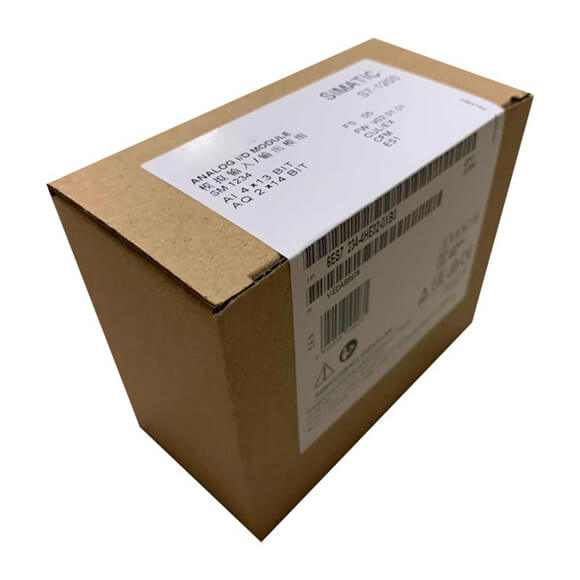

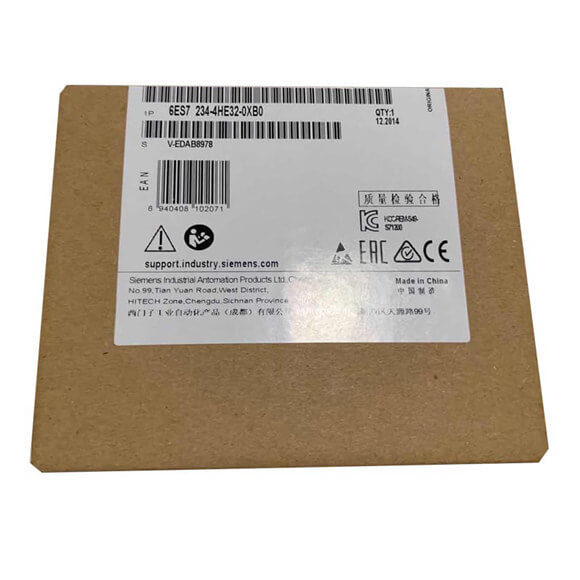

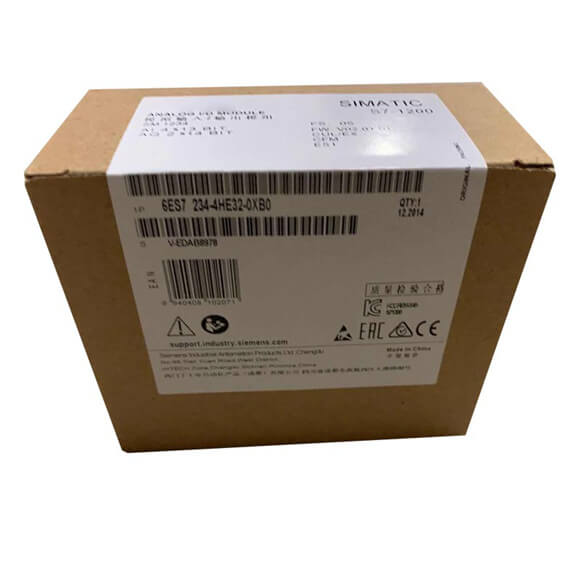

6ES7234-4HE32-0XB0 |
|
Аналоговый ввод/вывод SM 1234, 4AI/2AO |
| Общая информация |
|
| Обозначение типа продукта |
SM 1234, AI 4×13 бит/AQ 2×14 бит |
| Напряжение питания |
|
| Номинальное значение (постоянный ток) |
24 В |
| Входной ток |
|
| Потребление тока, тип. |
60 мА |
| от объединительной шины 5 В пост. тока, тип. |
80 мА |
| Потеря мощности |
|
| Потери мощности, тип. |
2 Вт |
| Аналоговые входы |
|
| Количество аналоговых входов |
4; Дифференциальные входы по току или напряжению |
| допустимое входное напряжение для входа напряжения (предел разрушения), макс. |
35 В |
| допустимый входной ток для токового входа (предел разрушения), макс. |
40 мА |
| Время цикла (все каналы) макс. |
625 мкс |
| Входные диапазоны |
|
| ·
● Напряжение · |
Да; ±10 В, ±5 В, ±2,5 В |
| ·
● Текущий · |
Да; 4–20 мА, 0–20 мА |
| ·
● Термопара · |
Нет |
| ·
● Термометр сопротивления · |
Нет |
| ·
● Сопротивление · |
Нет |
| Входные диапазоны (номинальные значения), напряжения |
|
| ·
● от -10 В до +10 В. · |
Да |
| ·
— Входное сопротивление (от -10 В до +10 В) · |
≥9 МОм |
| ·
● от -2,5 В до +2,5 В. · |
Да |
| ·
— Входное сопротивление (от -2,5 В до +2,5 В) · |
≥9 МОм |
| ·
● от -5 В до +5 В. · |
Да |
| ·
— Входное сопротивление (от -5 В до +5 В) · |
≥9 МОм |
| Входные диапазоны (номинальные значения), токи |
|
| ·
● 0–20 мА · |
Да |
| ·
— Входное сопротивление (0–20 мА) · |
280 Ом |
| ·
● от 4 мА до 20 мА. · |
Да |
| Аналоговые выходы |
|
| Количество аналоговых выходов |
2; Ток или напряжение |
| Выходные диапазоны, напряжение |
|
| ·
● от -10 В до +10 В. · |
Да |
| Выходные диапазоны, ток |
|
| ·
● 0–20 мА · |
Да |
| ·
● от 4 мА до 20 мА. · |
Да |
| Сопротивление нагрузки (в номинальном диапазоне выходной мощности) |
|
| ·
● с выходами по напряжению, мин. · |
1000 Ом |
| ·
● с токовыми выходами, макс. · |
600 Ом |
| Длина кабеля |
|
| ·
● экранированный, макс. · |
100 м; экранированная витая пара |
| Генерация аналоговых значений для входов |
|
| Принцип измерения |
Дифференциал |
| Время интегрирования и преобразования/разрешение на канал |
|
| ·
● Разрешение с выходом за пределы диапазона (бит, включая знак), макс. · |
12 бит; + знак |
| ·
● Время интегрирования, параметрируемое · |
Да |
| ·
● Подавление напряжения помех для частоты помех f1 в Гц. · |
40 дБ, напряжение до 60 В постоянного тока для частоты помех 50/60 Гц |
| Сглаживание измеренных значений |
|
| ·
● параметрируемый · |
Да |
| ·
● Шаг: нет · |
Да |
| ·
● Шаг: низкий · |
Да |
| ·
● Шаг: средний. · |
Да |
| ·
● Шаг: высокий · |
Да |
| Генерация аналоговых значений для выходов |
|
| Время интегрирования и преобразования/разрешение на канал |
|
| ·
● Разрешение (включая выход за пределы диапазона) · |
Напряжение: 14 бит; Текущий: 13 бит |
| Ошибки/точности |
|
| Погрешность температуры (относительно входного диапазона), (+/-) |
От 25 °C ±0,1% до 55 °C ±0,2% общего диапазона измерения |
| Погрешность температуры (относительно выходного диапазона), (+/-) |
Общий диапазон измерения от 25 °C ±0,3% до 55 °C ±0,6%. |
| Предел основной погрешности (рабочий предел при 25 °C) |
|
| ·
● Напряжение относительно входного диапазона (+/-) · |
0,1 % |
| ·
● Ток относительно входного диапазона (+/-) · |
0,1 % |
| ·
● Напряжение относительно выходного диапазона (+/-) · |
0,3 % |
| ·
● Ток относительно выходного диапазона (+/-) · |
0,3 % |
| Подавление напряжения помех для f = nx (f1 +/- 1 %), f1 = частота помех |
|
| ·
● Синфазное напряжение, макс. · |
12 В |
| Прерывания/диагностика/информация о состоянии |
|
| Сигнализация |
Да |
| Функция диагностики |
Да |
| Сигнализация |
|
| ·
● Диагностический сигнал. · |
Да |
| Диагнозы |
|
| ·
● Контроль напряжения питания · |
Да |
| ·
● Обрыв провода · |
Да |
| ·
● Короткое замыкание · |
Да |
| Светодиод индикации диагностики |
|
| ·
● для состояния входов · |
Да |
| ·
● для состояния выходов · |
Да |
| ·
● для обслуживания · |
Да |
| Аналоговые выходы с разделением потенциалов |
|
| ·
● между каналами и питанием электроники · |
Нет |
| Степень и класс защиты |
|
| степень защиты IP |
IP20 |
| Стандарты, допуски, сертификаты |
|
| Знак CE |
Да |
| одобрение CSA |
Да |
| одобрение UL |
Да |
| cULus |
Да |
| одобрение FM |
Да |
| RCM (ранее C-TICK) |
Да |
| одобрение КС |
Да |
| Морское одобрение |
Да |
| Условия окружающей среды |
|
| Свободное падение |
|
| ·
● Высота падения, макс. · |
0,3 м; пять раз, в упаковке товара |
| Температура окружающей среды во время работы |
|
| ·
● мин. · |
-20 °С |
| ·
● макс. · |
60 °С |
| ·
● горизонтальная установка, мин. · |
-20 °С |
| ·
● горизонтальная установка, макс. · |
60 °С |
| ·
● вертикальная установка, мин. · |
-20 °С |
| ·
● вертикальная установка, макс. · |
50 °С |
| Температура окружающей среды при хранении/транспортировке |
|
| ·
● мин. · |
-40 °С |
| ·
● макс. · |
70 °С |
| Давление воздуха в соотв. согласно МЭК 60068-2-13 |
|
| ·
● Эксплуатация, мин. · |
795 гПа |
| ·
● Эксплуатация, макс. · |
1 080 гПа |
| ·
● Хранение/транспортировка, мин. · |
660 гПа |
| ·
● Хранение/транспортировка, макс. · |
1 080 гПа |
| Относительная влажность |
|
| ·
● Эксплуатация при 25 ℃ без конденсации, макс. · |
95 % |
| Концентрации загрязняющих веществ |
|
| ·
● SO2 при относительной влажности < 60 % без конденсации. · |
S02: < 0,5 частей на миллион; H2S: < 0,1 частей на миллион; Относительная влажность < 60 %, без конденсации |
| Метод соединения |
|
| требуется передний разъем |
Да |
| Механика/материал |
|
| Материал корпуса (передняя часть) |
|
| ·
● Пластик · |
Да |
| Размеры |
|
| Ширина |
45 мм |
| Высота |
100 мм |
| Глубина |
75 мм |
| Веса |
|
| Вес, ок. |
220 г |
