| 3,8 ″ Mitsubishi dotyková obrazovka HMIS |
Veľkosť obrazovky |
Rozlíšenie |
Typ zobrazenia |
Farba rámu |
Napájanie |
Zásoba |
|
| GT2103-PMBD |
3,8 ″ |
320 x 128 bodiek |
TFT Monochroma LCD |
Čierny |
24VDC |
Siež |
|
| GT2103-pmbds |
Siež |
|
|
|
|
|
|

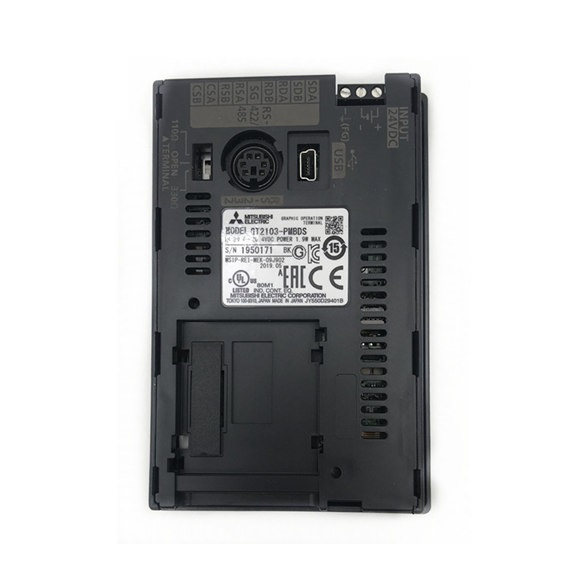

| GT2103-PMBDS2 |
Siež |
|
|
|
|
|
|
| Gt2103-pmbls |
5VDC |
Siež |
|
|
|
|
|
| GT2104-RTBD |
4,3 ″ |
480 x 272 bodky |
TFT Color LCD |
24VDC |
Siež |
|
|
| GT2105-QTBDS |
5,7 ″ |
320 x 240 bodiek |
TFT Color LCD |
Siež |
|
|
|
| GT2105-QMBDS |
TFT Monochroma LCD |
Siež |
|
|
|
|
|
| GT2107-WD |
7,0 ″ |
800 x 480 bodiek |
TFT Color LCD displej |
24VDC |
Siež |
|
|
| GT2107-WTSD |
Striebro |
Siež |
|
|
|
|
|
| 3,8 ″ Mitsubishi dotyková obrazovka HMIS |
GT2103-PMBD |
GT2103-pmbds |
GT2103-PMBDS2 |
Gt2103-pmbls |
|
|
|
| Vstupné napájacie napätie |
24VDC (+10%, -15%) |
5 VDC (± 5%), dodávané z PLC |
|
|
|
|
|
| Frekvencia vstupu napájania |
- |
|
|
|
|
|
|
| Maximálne zaťaženie |
2,6 W alebo menej |
1,9 W alebo menej |
2,2 W alebo menej |
1,1 W alebo menej |
|
|
|
| Stáť sám s podsvietením |
2,0 W |
1,3 W |
1,6 W |
0,7 W |
|
|
|
| Pretekať |
30A alebo menej (1 ms, okolitá teplota 25 ° C, maximálne zaťaženie) |
- |
|
|
|
|
|
| Prípustný okamžitý čas zlyhania |
Do 5 ms |
- |
|
|
|
|
|
| Odpor |
Hlukové napätie 1000VP-P, šírka hluku 1 μs šumovým simulátorom s frekvenciou hluku 30 až 100 Hz |
|
|
|
|
|
|
| Vydržať napätie |
500 VAC počas 1 minúty medzi terminálom napájania a zemou |
- |
|
|
|
|
|
| Izolačný odpor |
500VDC cez terminály napájacieho zdroja a Zem, 10 mΩ alebo viac pomocou testera izolačného odporu |
- |
|
|
|
|
|
| Číslo modelu |
GT2104-RTBD |
GT2105-QTBDS |
GT2105-QMBDS |
GT2107-WD |
GT2107-WTSD |
|
|
| Vstupné napájacie napätie |
24VDC (+10%, -15%) |
|
|
|
|
|
|
| Frekvencia vstupu napájania |
- |
|
|
|
|
|
|
| Spotreba energie
Maximálne zaťaženie |
4,4 W alebo menej |
4,5 W alebo menej |
2,9 W alebo menej |
11,3 W alebo menej |
|
|
|
|
Stáť sám s podsvietením |
2,9 W |
2,2 W alebo menej |
7,0 W |
|
|
|
| Pretekať |
18a alebo menej (2 ms, 25 ° C, pri maximálnom zaťažení) |
27a alebo menej (2 ms, 25 ° C, pri maximálnom zaťažení) |
35 A alebo menej (3 ms, okolitá teplota: 25 ° C, pod maximálnym zaťažením) |
|
|
|
|
| Prípustný okamžitý čas zlyhania |
Do 5 ms |
|
|
|
|
|
|
| Odpor |
Hlukové napätie 1000VP-P, šírka hluku 1 μs šumovým simulátorom s frekvenciou hluku 30 až 100 Hz |
|
|
|
|
|
|
| Vydržať napätie |
500 VAC počas 1 minúty medzi terminálom napájania a zemou |
|
|
|
|
|
|
| Izolačný odpor |
500VDC cez terminály napájacieho zdroja a Zem, 10 mΩ alebo viac pomocou testera izolačného odporu |
10 mΩ alebo viac pomocou testera izolácie odporu |
500VDC cez terminály napájacieho zdroja a Zem, 10 mΩ alebo viac pomocou testera izolačného odporu |
|
|
|
|
