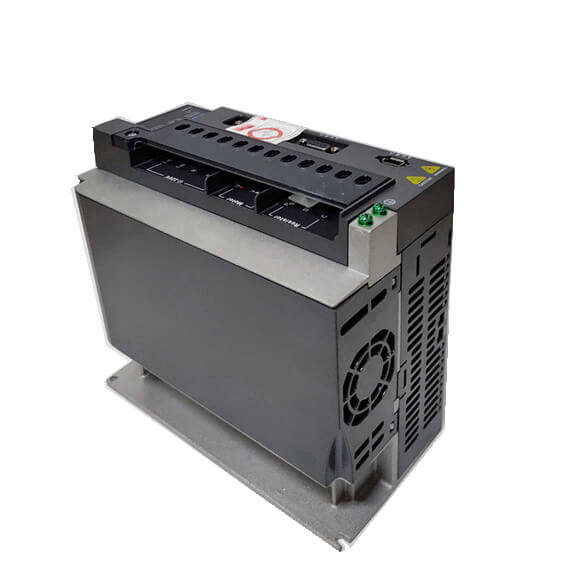

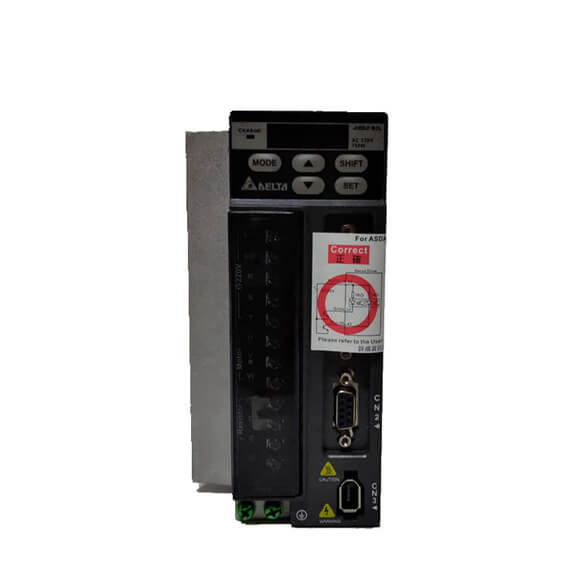

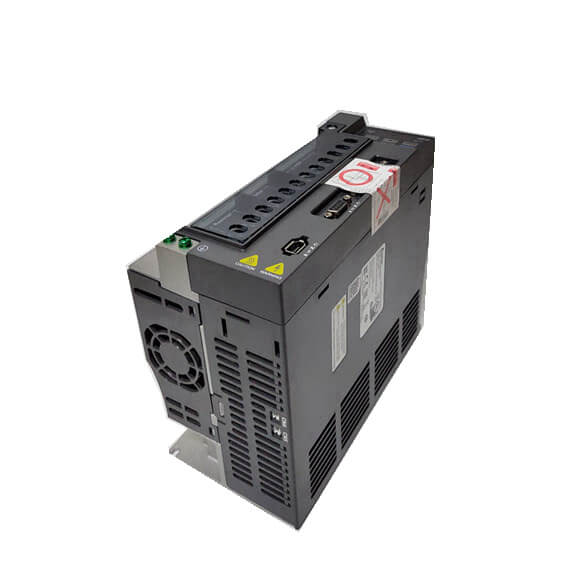

| Servopohon Delta ASDA-B2 ASD-B2L |
100 W |
200 W |
400 W |
750 W |
1 kW |
1,5 kW |
2 kW |
3 kW |
| Servopohon Delta ASDA-B2 ASD-B2L |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
|
Fáza / Napätie |
Trojfázový: 170 ~ 255 V AC, 50 60 Hz ± 5 % Jednofázový: 200 ~ 255 V AC, 50 60 Hz ± 5 % |
Trojfázový: 170 ~ 255 VAC, 50／ 60Hz ±5% |
| Trvalý výstupný prúd |
0,9 ramena |
1,55 ramena |
2.6 Ramená |
5.1 Ramená |
7.3 Ramená |
8.3 Ramená |
13.4 Ramená |
19.4 Ramená |
| Chladiaci systém |
Prirodzená cirkulácia vzduchu |
Chladenie ventilátorom |
| Rozlíšenie kódovača / Rozlíšenie spätnej väzby |
17-bit (160 000 p/ot.) |
| Ovládanie hlavného okruhu |
Ovládanie SVPWM |
| Režimy ladenia |
Auto / Manuálne |
| Dynamická brzda |
– |
Vstavaný |
|
Max. Vstupná pulzná frekvencia |
Vodič linky: Max. 500 Kpps (nízka rýchlosť)/ Max.4 Mpps (vysoká rýchlosť) Otvorený kolektor: Max. 200 kp/s |
| Typ impulzu |
Pulz + Smer, Fáza A + B fáza, CCW pulz + CW pulz |
| Zdroj príkazov |
Externý sled impulzov / Interné parametre |
| Stratégia vyhladzovania |
Nízkopriepustný filter |
| Elektronický prevod |
Elektronický prevod N/M násobok N: 1 ~ (226-1)/M:1 ~ (231-1)1/50 < N/M < 25600 |
| Obmedzenie krútiaceho momentu |
Nastavené parametrami |
| Dopredná kompenzácia |
Nastavené parametrami |
| Príkaz analógového vstupu
Rozsah napätia |
0 ~ ±10 V DC |
| Vstupný odpor |
10 kW |
| Časová konštanta |
2.2 nás |
| Rozsah ovládania rýchlosti*1 |
1:5000 |
| Zdroj príkazov |
Externý analógový signál / Interné parametre |
| Stratégia vyhladzovania |
Nízkopriepustný a S-krivkový filter |
| Obmedzenie krútiaceho momentu |
Nastavenie pomocou parametrov alebo cez analógový vstup |
| ReakciaCharakteristika |
Maximálne 550 Hz |
