| Špecifikácie |

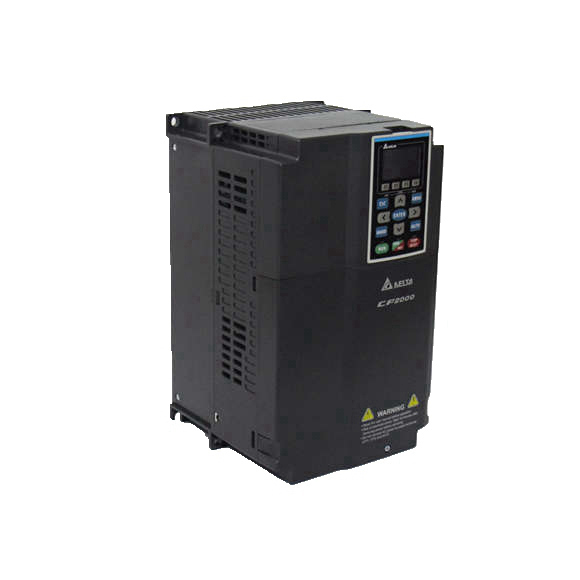

Delta invertory radu CP2000 |
|
|
|
|
| Metóda kontroly |
Modulácia šírky impulzu (PWM) |
|
|
|
|
| Režim ovládania |
Model 230 V / 460 V: 1: V / F (ovládanie V / F), 2: SVC (bezsenzorové vektorové ovládanie), 3: PM (motor s permanentným magnetom)
Model 575 V / 690 V: 1: V / F, 2: SVC |
|
|
|
|
| Štartovací krútiaci moment |
Dosiahnite až 150 % alebo viac pri 0,5 Hz |
|
|
|
|
| Krivka V/F |
4-bodová nastaviteľná krivka V/F a štvorcová krivka |
|
|
|
|
| Schopnosť rýchlej odozvy |
5 Hz |
|
|
|
|
| Limit krútiaceho momentu |
Nízka záťaž: Max. 130% krútiaci moment; Normálne zaťaženie: Max. 160% krútiaci moment |
|
|
|
|
| Presnosť krútiaceho momentu |
± 5 % |
|
|
|
|
| Max. výstupná frekvencia (Hz) |
Model 230 V: 599,00 (55 kW a viac: 400,00) Model 460 V: 599,00 (90 kW a viac: 400,00)
575 V / 690 V model: 599,00 |
|
|
|
|
| Presnosť frekvenčného výstupu |
Digitálny príkaz: ±0,01 %, -10 °C ~ +40 °C, Analógový príkaz: ±0,1 %, 25 ±10 °C |
|
|
|
|
| Rozlíšenie výstupnej frekvencie |
Digitálny príkaz: 0,01 Hz; Analógový príkaz: Max. výstupná frekvencia x 0,03 / 60 Hz (±11 bit) |
|
|
|
|
| Tolerancia preťaženia |
Nízka prevádzka: 120 % menovitého prúdu počas 1 minúty počas každých 5 minút Normálna prevádzka: 120 % menovitého prúdu počas 1 minúty počas každých 5 minút; 160 % menovitého prúdu počas 3 sekúnd počas každých 25 sekúnd |
|
|
|
|
| Signál nastavenia frekvencie |
0 ~ +10 V, 4 ~ 20 mA, 0 ~ 20 mA |
|
|
|
|
| Accel. / spomaliť. Čas |
0,00 ~ 600,00 / 0,0 ~ 6000,0 sekúnd |
|
|
|
|
|
Hlavná funkcia ovládania |
Reštart poruchy |
Limit krútiaceho momentu |
Brzdenie s vysokým sklzom |
Prebývať |
3-drôtová sekvencia |
|
Hlavná funkcia ovládania |
Rýchle vyhľadávanie |
Kópia parametrov |
frekvencia JOG |
Kompenzácia sklzu |
Kompenzácia krútiaceho momentu |
|
Hlavná funkcia ovládania |
S-krivka zrýchlenie / spomalenie |
Ovládanie úspory energie |
Zrýchlenie / spomalenie. Časový spínač |
Nastavenie hornej / dolnej hranice frekvencie |
Okamžitý výpadok energie |
|
Hlavná funkcia ovládania |
PID riadenie (s funkciou spánku) |
Automatické ladenie (rotačné, stacionárne) |
Brzdenie DC vstrekovaním pri štarte / zastavení |
Komunikácia BACnet |
17-stupňová rýchlosť (max.) |
|
Hlavná funkcia ovládania |
Detekcia nadmerného krútiaceho momentu |
Komunikácia Modbus (RS-485 RJ45, max. 5,2 Kbps) |
|
|
|
|
Ovládanie ventilátora |
Model s napätím 230 V: Model so špecifikáciou vyššou ako VFD185CP23 (súčasť dodávky) má ovládanie PWM; Modely so špecifikáciou nižšou ako VFD150CP23 (nie je súčasťou dodávky) sú ovládané vypínačom.
460 V model: Model s vyššou špecifikáciou ako VFD220CP43/4E (súčasť dodávky) má PWM riadenie; Modely so špecifikáciami nižšími ako VFD185CP43/4E (nie sú súčasťou dodávky) sú ovládané vypínačom. 575 V / 690 V model: PWM riadenie |
|
|
|
|
| Ochrana motora |
Elektronická tepelná ochrana relé |
|
|
|
|
|
Nadprúdová ochrana |
Model 230 V / 460 V: Ľahká prevádzka: Nadprúdová ochrana pre 200 % menovitého prúdu, Normálna prevádzka: Nadprúdová ochrana pre 240 % menovitého prúdu,
Prúdová svorka (ľahká prevádzka: 130 ~ 135%)；(Normálna prevádzka: 170 ~ 175%) Model 575 V / 690 V: Nadprúdová ochrana pre 225% menovitého prúdu Prúdová svorka (ľahká prevádzka: približne 128 ~ 141%)； (Normálna prevádzka: približne 170 ~ 175%) |
|
|
|
|
| Ochrana proti prepätiu |
230 V model: pohon sa zastaví, keď napätie DCBUS prekročí 410 V Model 460 V: pohon sa zastaví, keď napätie DCBUS prekročí 820 V Model 575 V: pohon sa zastaví, keď napätie DCBUS prekročí 1016 V Model 690 V: pohon sa zastaví, keď napätie DCBUS prekročí 1189 V |
|
|
|
|
| Ochrana proti prehriatiu |
vstavaný snímač teploty |
|
|
|
|
| Prevencia zablokovania |
Prevencia zaseknutia pri zrýchľovaní, spomaľovaní a pri samostatnom behu |
|
|
|
|
| Reštartujte po okamžitom zlyhaní napájania |
Nastavenie parametrov do 20 sekúnd |
|
|
|
|
| Ochrana proti zvodovému prúdu uzemnenia |
Zvodový prúd je vyšší ako 50 % menovitého prúdu pohonu striedavého motora |
|
|
|
|
| Hodnotenie skratového prúdu (SCCR) |
Podľa UL508C je menič vhodný na použitie v obvode, ktorý je schopný dodávať symetrický ampér (rms) maximálne 100 kA, keď je chránený poistkami uvedenými v tabuľke poistiek. |
|
|
|
|
