| Špecifikácie |

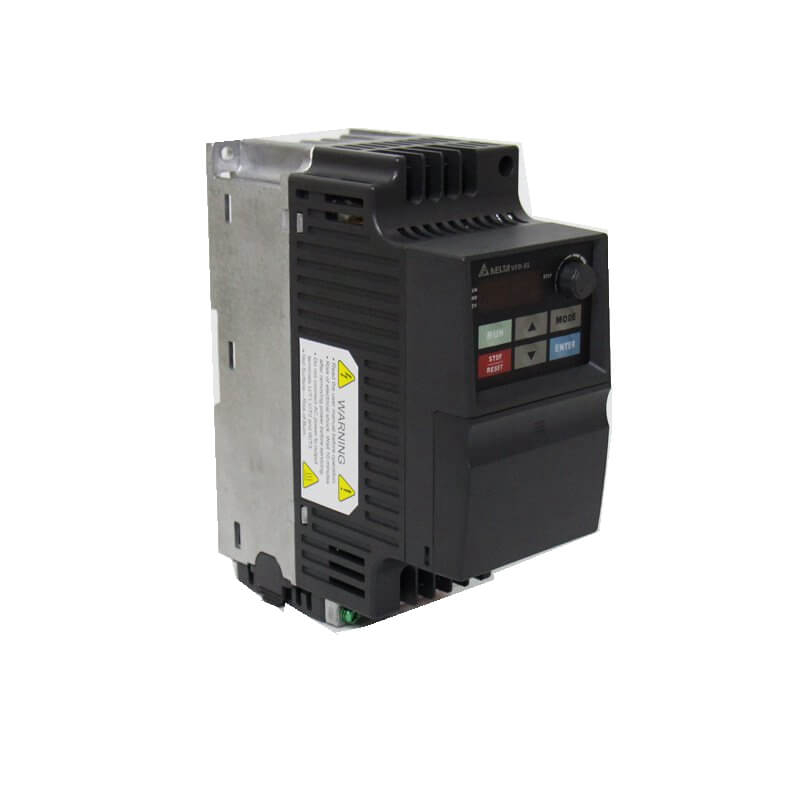

Delta VFD-EL invertory |
| Trieda napätia 115V |
115 V |
| Delta Číslo modelu VFD-EL |
002 |
004 |
007 |
| Max. Použiteľný výkon motora (kW) |
0.2 |
0.4 |
0.75 |
| Max. Použiteľný výkon motora (Hp) |
0.25 |
0.5 |
1.0 |
| Menovitá výstupná kapacita (kVA) |
0.6 |
1.0 |
1.6 |
| Menovitý výstupný prúd (A) |
1.6 |
2.5 |
4.2 |
| Maximálne výstupné napätie (V) |
3-fázový úmerný dvojnásobku vstupného napätia |
| výstupná frekvencia (Hz) |
0,1 ~ 599 Hz |
| Nosná frekvencia (kHz) |
2-12 |
| Menovitý vstupný prúd (A) |
Jednofázový |
| Menovitý vstupný prúd (A) |
6.4 |
9 |
18 |
| Menovité napätie/frekvencia |
Jednofázové 100-120 V, 50 / 60 Hz |
| Tolerancia napätia |
±10 % (90-132 V) |
| Frekvenčná tolerancia |
±5 % (47-63 Hz) |
| Spôsob chladenia |
Prirodzené chladenie |
Chladenie ventilátorom |
| Hmotnosť (kg) |
1.1 |
1.1 |
1.4 |
| Trieda napätia 30V |
230 V |
| Číslo modelu VFD-EL |
002 |
004 |
007 |
015 |
022 |
037 |
| Max. Použiteľný výkon motora (kW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
| Max. Použiteľný výkon motora (Hp) |
0.25 |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
| Spôsob chladenia |
Prirodzené chladenie |
Chladenie ventilátorom |
| Hmotnosť (kg) |
1.2 |
1.2 |
1.2 |
1.7 |
1.7 |
1.7 |
| Trieda napätia 60V |
460 V |
| Číslo modelu VFD-EL |
004 |
007 |
015 |
022 |
037 |
| Max. Použiteľný výkon motora (kW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
| Max. Použiteľný výkon motora (hp) |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
| Menovitá výstupná kapacita (kVA) |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
| Menovitý výstupný prúd (A) |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
| Maximálne výstupné napätie (V) |
3-fázový úmerný vstupnému napätiu |
| výstupná frekvencia (Hz) |
0,1 ~ 599 Hz |
| Nosná frekvencia (kHz) |
2-12 |
| Spôsob chladenia |
Prirodzené chladenie |
Chladenie ventilátorom |
| Hmotnosť (kg) |
1.2 |
1.2 |
1.2 |
1.7 |
1.7 |
| Kontrolný systém |
SPWM (Sínusová modulácia šírky impulzu) (ovládanie V/F) |
|
| Nastavenie frekvencie Rozlíšenie |
0,01 Hz |
|
| Rozlíšenie výstupnej frekvencie |
0,01 Hz |
|
| Charakteristika krútiaceho momentu |
Vrátane automatickej kompenzácie krútiaceho momentu/automatického sklzu; rozbehový krútiaci moment môže byť 150 % pri 5,0 Hz |
|
| Odolnosť pri preťažení |
150 % menovitého prúdu po dobu 1 minúty |
|
| Preskočiť frekvenciu |
Tri zóny, rozsah nastavenia 0,1 – 599 Hz |
|
| Čas zrýchlenia/spomalenia |
0,1 až 600 sekúnd (2 nezávislé nastavenia pre čas zrýchlenia/spomalenia) |
|
| Stupeň prevencie zablokovania |
Nastavenie 20 až 250 % menovitého prúdu |
|
| Jednosmerné brzdenie |
Pracovná frekvencia 0,1 – 599,0 Hz, výstup 0-100% menovitého prúdu Čas spustenia 0-60 sekúnd, čas zastavenia 0-60 sekúnd |
|
| Regenerovaný brzdný moment |
Pribl. 20 % (až 125 % možné s voliteľným brzdným odporom) |
|
| V/F vzor |
Nastaviteľný V/F vzor |
|
| Klávesnica |
Nastavenie pomocou ▲▼ |
|
| Vonkajší signál |
Potenciometer 5 k / 0,5 W, 0 až +10 V DC, 4 až 20 mA, rozhranie RS-485; Multifunkčné vstupy 3 až 6 (15 krokov, Jog, hore/dole) |
|
| Klávesnica |
Nastavte pomocou RUN a STOP |
|
| Vonkajší signál |
2 vodiče / 3 vodiče (MI1, MI2, MI3), ovládanie JOG, sériové rozhranie RS-485 (MODBUS) |
|
| Multifunkčný vstupný signál |
Viacstupňový výber 0 až 15, Jog, blokovanie zrýchlenia / spomalenia, 2 prepínače zrýchlenia / spomalenia, počítadlo, externý základný blok, výber ACI / AVI, reset ovládača, nastavenia kláves UP / DOWN, výber vstupu NPN / PNP |
|
| Multifunkčná indikácia výstupu |
Prevádzka striedavého pohonu, dosiahnutá frekvencia, dosiahnuté počítadlo, nulová rýchlosť, základný blok, indikácia poruchy, alarm prehriatia, núdzové zastavenie a výber stavu vstupných svoriek |
|
| Analógový výstupný signál |
Výstupná frekvencia / prúd |
|
| Výstupný kontakt alarmu |
Kontakt bude ZAPNUTÝ, keď pohon zlyhá (1 forma C / prepínací kontakt alebo 1 výstup s otvoreným kolektorom) |
|
| Prevádzkové funkcie |
AVR, zrýchlenie / spomalenie S-krivka, prevencia prepätia / nadprúdu, 5 záznamov porúch, blokovanie spätného chodu, momentálny reštart výpadku výkonu, jednosmerné brzdenie, automatická kompenzácia krútiaceho momentu / sklzu, nastaviteľná nosná frekvencia, limity výstupnej frekvencie, uzamknutie / reset, PID ovládanie, externé počítadlo, komunikácia MODBUS, abnormálny reset, abnormálny reštart, úspora energie, ovládanie frekvencie ventilátora, 1. / 1st. Kombinácia zdroja 2. frekvencie, výber NPN / PNP |
|
| Ochranné funkcie |
Prepätie, nadprúd, podpätie, vonkajšia porucha, preťaženie, zemná porucha, prehriatie, elektronické teplo, skrat IGBT, PTC |
|
| Klávesnica displeja |
6-klávesová, 7-segmentová LED so 4-miestnymi, 4 stavovými LED, hlavná frekvencia, výstupná frekvencia, výstupný prúd, vlastné jednotky, hodnoty parametrov pre nastavenie a uzamknutie, poruchy, RUN, STOP, RESET, FWD / REV |
|
| Vstavaný EMC filter |
Pre 230 V 1-fázové a 460 V 3-fázové modely |
|
| Hodnotenie krytu |
IP20 |
|
| Stupeň znečistenia |
2 |
|
| Miesto inštalácie |
Nadmorská výška 1 000 m alebo nižšia, chráňte pred korozívnymi plynmi, kvapalinami a prachom |
|
| Teplota okolia |
-10 oC až + 50 oC (40 oC pre montáž vedľa seba) Nekondenzuje a nezamrzne |
|
| Skladovacia/prepravná teplota |
-20 oC až 60 oC |
|
| Okolitá vlhkosť |
Pod 90 % relatívnej vlhkosti (bez kondenzácie) |
|
| Vibrácie |
9,80665 m/s2 (1G) menej ako 20 Hz, 5,88 m/s (0,6 G) pri 20 až 50 Hz |
|
