| Číslo dielu |

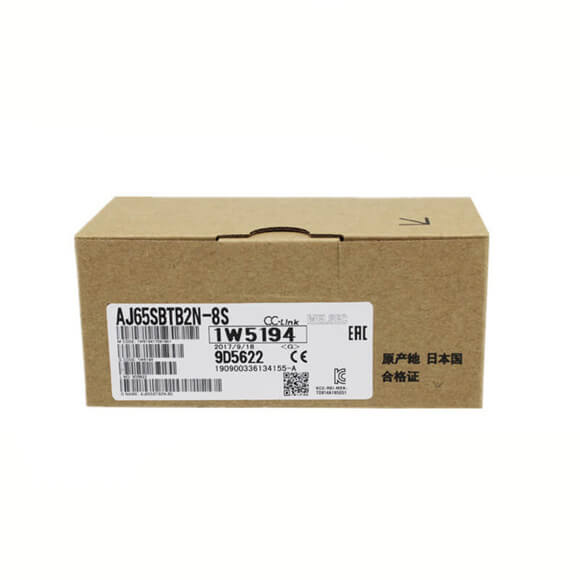

AJ65SBTB2N-8S |
| Počet výstupných bodov |
8 bodov |
| Spôsob izolácie |
Fotospojka |
| Menovité napätie záťaže × |
100 až 240 V AC 50/60 Hz ± 5 % |
| Max. záťažové napätie |
264 V AC |
| Max. zaťažovací prúd |
0,6 A/bod, 2,4 A/1 bežné |
| Min. záťažové napätie × prúd |
50 V AC 100 mA, 100 V AC 10 mA, 240 V AC 10 mA |
| Max. nárazový prúd |
25 A 10 ms alebo menej |
| Zvodový prúd pri OFF |
1,5 mA rms alebo menej (100 V AC rms 60 Hz),
3 mA rms alebo menej (200 V AC rms 60 Hz) |
| Max. pokles napätia pri ON |
1,5 V rms alebo menej (pri 0,6 A) |
| Potlačenie prepätia |
C·R absorbér (0,01 mF + 47 W) |
| Bežná metóda |
8 bodov/1 spoločný (svorkovnica 2-vodičový typ) |
| Počet staníc
obsadené |
1 stanovište pridelenie 32 bodov (použite 8 bodov) |
| Odolnosť proti hluku |
Šum simulátora 1500 Vp-p, šírka šumu 1 ms, nosná frekvencia šumu 25 až 60 Hz (stav simulátora šumu)
Rýchly prechodový/šumový impulz IEC61000-4-4: 1 kV |
| Vydržať napätie |
2830 V AC medzi všetkými externými svorkami AC a zemou, rms/ 3 cykly (2000 m nad morom)
500 V AC po dobu 1 minúty medzi všetkými externými svorkami DC a uzemnením |
| Izolačný odpor |
10 MW alebo viac, merané s izolačným odporom 500 V DC
tester medzi všetkými externými svorkami striedavého prúdu a zemou 10 MW alebo viac, merané 500 V DC testerom izolačného odporu medzi všetkými DC externými svorkami a zemou |
| Hmotnosť (kg) (lb.) |
0,25 (0,55) |
| Spôsob externého pripojenia |
7-bodová 2-dielna svorkovnica (prenosový obvod, napájacia svorka modulu), 18-bodová priama svorkovnica (I/O napájanie
oblasť napájania) (skrutka M3) |
| Použiteľný nespájkovaný terminál |
• RAV1,25-3,5 (v súlade s JIS C 2805) [Použiteľná veľkosť vodiča: 0,3 až 1,25 mm2]
• V2-MS3 (Japan Solderless Terminal Mfg. Co., Ltd.), RAP2-3S RAP2-3 (Japan Terminal Co., Ltd.) • 2-3N, 2-3S (NICHIFU TERMINAL INDUSTRIES Co., Ltd.) [Použiteľná veľkosť vodiča: 1,25 až 2 mm2] |
