| Typ |
Netieraný typ |
|
|
|
| Typ |
Závitový typ |
|
|
|
| Normálne otvorený |

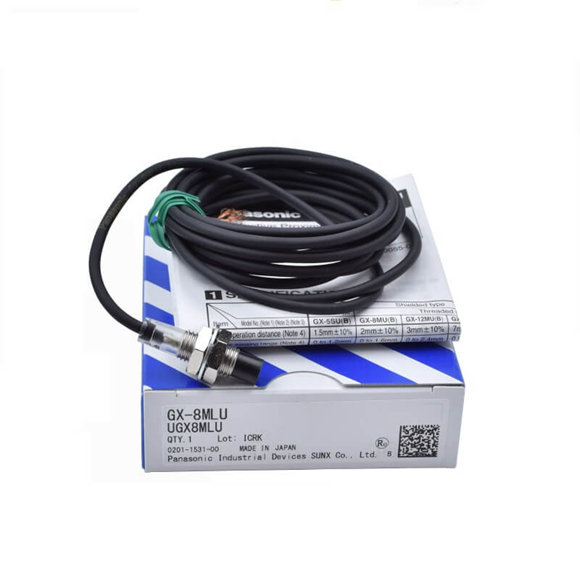

GX-8MLU |
GX-12MLU |
GX-18MLU |
GX-30MLU |
| Normálne zatvorené |
Gx-8mlub |
GX-12MLUB |
GX-18MLUB |
GX-30MLUB |
Max. prevádzková vzdialenosť
(poznámka 2) |
4 mm
0,157 v
± 10 % |
8 mm
0,315 v
± 10 % |
15 mm
0,591 v
± 10 % |
22 mm
0,866 v
± 10 % |
Stabilný rozsah snímania
(poznámka 2) |
0 až 3,2 mm
0 až 0,126 v |
0 až 6,4 mm
0 až 0,252 v |
0 až 12 mm
0 až 0,472 v |
0 až 17,6 mm
0 až 0,693 v |
| Štandardný objekt |
Železný list
20 x 20 XT 1 mm
0,787 x 0,787 XT 0,039 in |
Železný list
30 x 30 XT 1 mm
1,181 x1,181 XT 0,039 v |
Železný list
50 x 50 xt 1 mm
1,969 x 1,969 XT 0,039 in |
Železný list
70 x 70 XT 1 mm
2,756 x 2,756 XT 0,039 in |
| Hysteréza |
20 % alebo menej prevádzkovej vzdialenosti
(so štandardným snímacím objektom) |
|
|
|
| Napájacie napätie |
12 až 24 V DC +10 /-15 % Zvlnenie PP 10 % alebo menej |
|
|
|
Aktuálna spotreba
(poznámka 3) |
0,8 mA alebo menej |
|
|
|
| Výstup |
Nekontaktný DC 2-vodičový typ
-Zaťažovací prúd: 3 až 70 mA (poznámka 4)
-Zvyškové napätie: 3 V alebo menej (poznámka 5) |
|
|
|
|
Ochrana |
0,8 mA alebo menej |
|
|
|
| Max. frekvencia odozvy |
1 kHz |
650 Hz |
350 Hz |
220 Hz |
| Indikátor prevádzky |
Normálne uzavretý typ: Orange LED
(rozsvieti sa, keď je výstup zapnutý) |
|
|
|
| Indikátor |
Normálne otvorený typ: rozsvieti sa zelenou farbou v stabilnom snímaní, rozsvieti sa v oranžovej farbe za nestabilného snímania |
|
|
|
| Ochrana |
IP67 (IEC), IP67G (poznámka 6) |
|
|
|
| Okolitá teplota |
-25 až +70 ℃ -13 až +158 ℉, úložisko: -30 až +80 ℃ -22 až +176 ℉ |
|
|
|
| Vlhkosť |
45 až 85 % RH, úložisko: 35 až 95 % RH |
|
|
|
| Odolnosť voči napätiu |
1 000 V AC pre jednu min. medzi všetkými prívodnými terminálmi pripojenými k sebe a krytom |
|
|
|
| Izolačný odpor |
50 MΩ alebo viac, s 250 V DC Megger medzi všetkými prívodnými terminálmi spojenými spolu a krytom |
|
|
|
| Odpor |
Frekvencia 10 až 55 Hz, 1,5 mm 0,059 v dvojitej amplitúde v smeroch x, y a z počas dvoch hodín |
|
|
|
| Odpor |
1 000 m/s2 zrýchlenie (100 g približne) v smeroch x, y a z trikrát každý |
|
|
|
| Materiál |
Okrúhadlo: mosadz (nickel Pastované) [z nehrdzavejúcej ocele (SUS303) pre GX-5SU (B), GX-8MU (B) a GX-8MLU (B)]
Snímacia časť: nylon [polyarylát pre GX-5SU (B)], indikátorová časť: Nylon [vylúčené GX-5SU (B)] |
|
|
|
| Kábel |
0,3 mm2 [0,15 mm2 pre GX-5SU (B), GX-8MU (B) a GX-8MLU (B)] 2-jadrové oleja, teplo a studený kábel CABTYRE, 2 m 6,562 ft dlhé |
|
|
|
| Predĺženie kábla |
Rozšírenie až na celkovú 50 m 164,042 ft je možné s káblom 0,3 mm2 alebo viac. |
|
|
|
| Hmotnosť (poznámka 7) |
Čistá hmotnosť:
30 g približne. |
Čistá hmotnosť:
55 g približne. |
Čistá hmotnosť:
95 g približne. |
Čistá hmotnosť:
220 g približne. |
| Príslušenstvo |
Nut: 2 ks., Oubovaná podložka zámku: 1 ks. |
|
|
|
