| Číslo dielu |

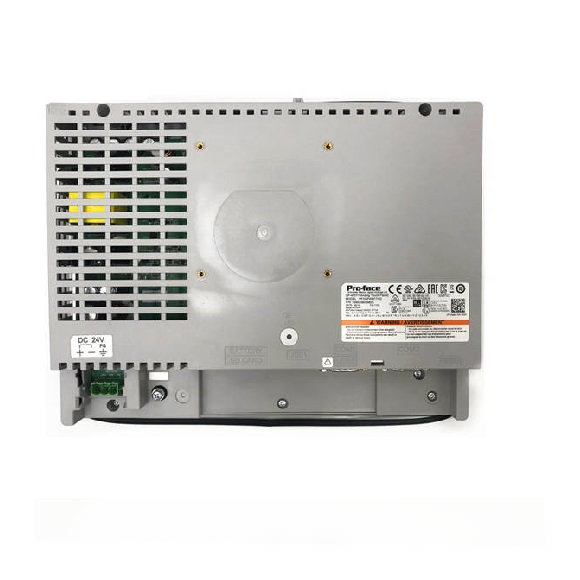

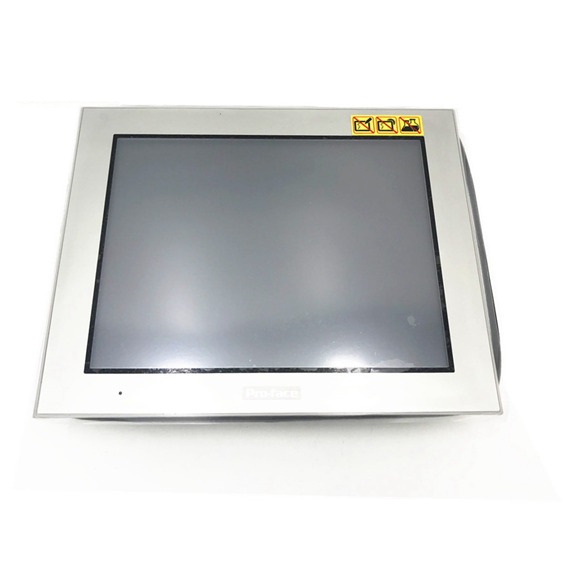

Dotyková obrazovka Proface HMI PFXGP4501TMD |
|
| Veľkosť displeja |
TFT farebný LCD |
|
| Rozlíšenie |
640 x 480 pixelov (VGA) |
|
| Efektívna oblasť zobrazenia |
Š211,2 x V158,4 mm [Š8,31 x V6,24 palca] |
|
| Zobraziť farby |
65 536 farieb (bez žmurknutia)/16 384 farieb (blikanie) |
|
| Podsvietenie |
Biela LED (používateľom nevymeniteľné diely. Ak je potrebná výmena, kontaktujte svojho miestneho distribútora.) |
|
| Ovládanie jasu |
16 úrovní (nastaviteľné pomocou dotykového panela alebo softvéru) |
|
| Životnosť podsvietenia |
50 000 hod. alebo viac (nepretržitá prevádzka pri 25 °C [77 °F], kým sa jas podsvietenia zníži na 50 %) |
|
|
Jazykové písma |
Japončina: 6 962 (štandardy JIS 1 a 2) (vrátane 607 nekanji znakov) ANK: 158 (kórejské písma, písma zjednodušenej čínštiny a tradičná čínština sú na stiahnutie.) |
|
| Veľkosti znakov |
Štandardné písmo: 8 x 8, 8 x 16, 16 x 16 a 32 x 32 pixelov, písmo ťah: 6 až 127 pixelov, obrázkové písmo: 8 až 72 pixelov |
|
| Veľkosti písma *1 |
Štandardné písmo: Šírka môže byť rozšírená až 8-krát. Výšku možno rozšíriť až 8-krát. |
|
|
Text |
8 x 8 bodov |
80 char. x 60 riadkov |
|
8 x 16 bodov |
80 char. x 30 riadkov |
|
16 x 16 bodov |
40 char. x 30 riadkov |
|
32 x 32 bodov |
20 char. x 15 riadkov |
| Aplikačná pamäť |
FLASH EPROM 32 MB (vrátane oblasti logického programu) |
|
| Logická programová oblasť *2 |
FLASH EPROM 132 KB (ekvivalent 15 000 krokov) |
|
| Oblasť písma |
FLASH EPROM 8 MB (Vymeniteľná lítiová batéria pre záložnú pamäť) |
|
| Zálohovanie dát |
SRAM 320 KB (Vymeniteľná lítiová batéria pre záložnú pamäť) |
|
| Variabilná oblasť |
SRAM 64 KB (Vymeniteľná lítiová batéria pre záložnú pamäť) |
|
| Presnosť hodín *3 |
±65 sekúnd/mesiac (odchýlka pri izbovej teplote a napájanie je vypnuté) |
|
| Typ dotykového panela |
Odporový film (matrix) |
|
| Rozlíšenie dotykového panela |
32 x 24 kláves/obrazovka |
|
| Životnosť dotykového panela |
1 000 000 krát alebo viac |
|
|

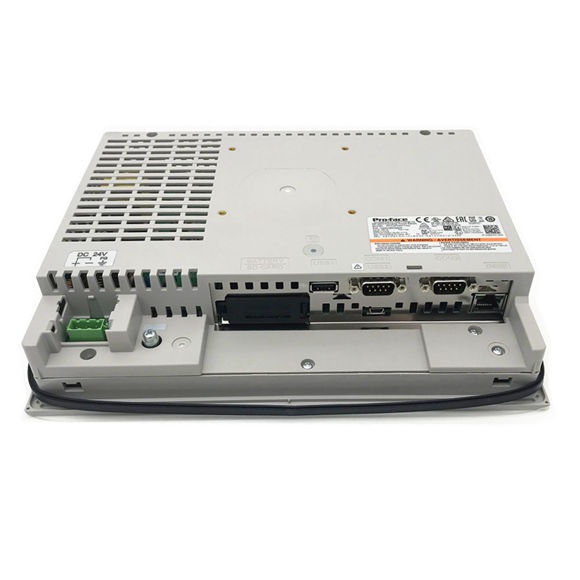

Rozhranie |
Sériové číslo (COM1) |
RS-232C asynchrónny prenos Dĺžka dát: 7 alebo 8 bitov, parita: žiadna, nepárny alebo párny, stop bit: 1 alebo 2 bity, rýchlosť prenosu dát: 2 400 bps až 115,2 kbps konektor: D-Sub9 (zástrčka) |
|
Sériový (COM2) |
RS-422/485 asynchrónny prenos Dĺžka dát: 7 alebo 8 bitov, parita: žiadna, nepárny alebo párny, stop bit: 1 alebo 2 bity, rýchlosť prenosu dát: 2 400 bps až 115,2 kbps, 187,5 kbps (MPI), konektor: D-Sub9 (zástrčka) |
|
Ethernet (LAN) |
Konektor IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX: Modulárny konektor (RJ-
45) x 1 |
|
USB (typ A) |
Vyhovuje USB 2.0 (TYPE-A) x 1, Napájacie napätie: DC 5 V ± 5 %, Výstupný prúd: 500 mA alebo menej, Komunikačná vzdialenosť: 5 m alebo menej |
|
USB (Typ mini-B) |
Vyhovuje USB 2.0 (mini-B) x 1 Komunikačná vzdialenosť: 5 m alebo menej |
|
SD karta |
Slot na SD kartu x 1 |
