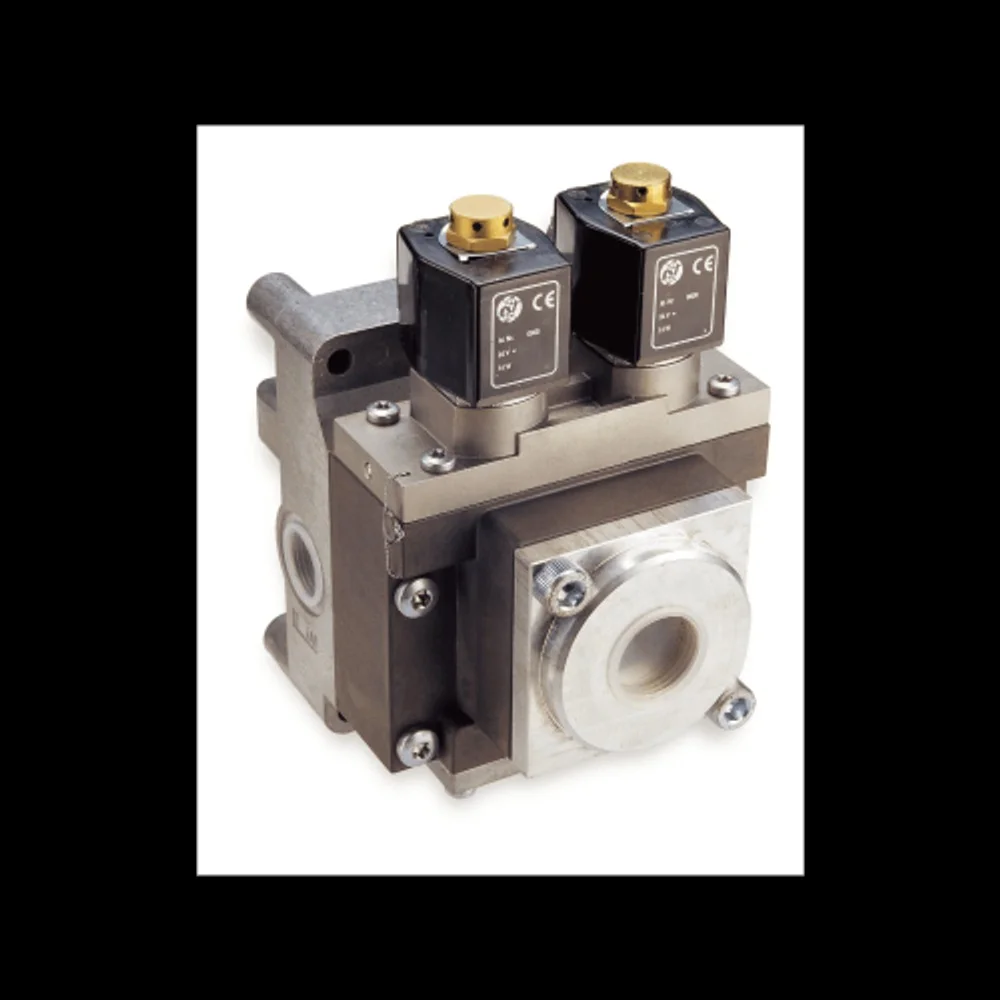

XSZ8 (št. dela: 2492806000000000)
IMI Norgren (Herion)
Norgren XSz8 je 3/2-smerni elektromagnetni pnevmatski varnostni dvojni ventil s pilotnim upravljanjem, zasnovan predvsem za sisteme za krmiljenje sklopke in zavore na mehanskih stiskalnicah. Ima funkcijo samonadzora, ki dinamično preverja časovno razliko med aktiviranjem obeh ventilskih elementov pri vsakem preklopnem ciklu — če časovna razlika preseže 0,5 sekunde, ventil takoj blokira izhodni tlak in izpušne pline v ozračje. S priključkom G1/4, razponom delovnega tlaka 3–10 barov in stopnjo zaščite IP65 zagotavlja notranjo varnost brez potrebe po zunanji električni nadzorni enoti. Certificiran po DIN EN ISO 13849-1 nivo zmogljivosti 'e' (kategorija 4) in skladen s standardi EN 692, EN 954-1, DGUV, OSHA, CSA in SUWA. Aluminijasto ohišje s PUR/NBR tesnili zagotavlja zanesljivo delovanje v sistemih stisnjenega zraka s filtracijo do 50 μm. Tipične aplikacije vključujejo mehanske sisteme stiskalne sklopke/zavore in druge 3-smerne varnostno kritične pnevmatske funkcije.
V: Kaj je primarna uporaba Norgren XSz8?
XSz8 se uporablja predvsem kot varnostni dvojni ventil za pnevmatske sklopke in krmilne sisteme zavor na mehanskih pogonskih stiskalnicah in drugih varnostno kritičnih 3-potnih pnevmatskih aplikacijah.
V: Kakšno raven varnostnega certifikata dosega XSz8?
Dosega raven zmogljivosti 'e' (kategorija 4) po DIN EN ISO 13849-1, najvišjo raven varnosti za pnevmatske krmilne sisteme.
V: Ali XSz8 potrebuje zunanjo nadzorno enoto?
Ne, XSz8 ima vgrajen dinamični samonadzor. Zazna časovne razlike elementov ventilov >0,5 sekunde in samodejno izpušni tlak brez zunanjih krmilnikov.
V: Kaj se zgodi, če XSz8 izgubi napajanje?
Ventil je sam po sebi varen pred okvarami - ob izgubi električne energije ali zaznavi notranje napake takoj blokira izhodni tlak in izpusti spodnji tokokrog v ozračje, kar zagotavlja ničelni preostali tlak v zaščitenem sistemu.
V: Kakšna kakovost zraka je potrebna za pravilno delovanje?
Stisnjen zrak mora biti filtriran na ≤50 μm in je lahko mazan ali nenamazan. Predvodno je treba uporabiti priporočene filtrirne elemente.
V: Kakšne so razpoložljive možnosti električne napetosti?
Običajne možnosti napetosti vključujejo 24 V DC in 120 V AC. Preverite določeno številko podmodela (npr. 2492806305202400 za 24 V DC, 2492807305312060 za 120 V AC).
V: Ali je mogoče XSz8 namestiti v katero koli smer?
Prednostna usmeritev vgradnje je navpična z elektromagnetno tuljavo na vrhu, kar zagotavlja pravilno odvajanje in zanesljivo aktiviranje.
V: Kakšen je dobavni rok za varnostne ventile XSz8?
Dobavni rok je približno 56 delovnih dni iz tovarne Norgren, čeprav so lahko zaloge na voljo prek distributerjev.
IMI Norgren (Herion) XSZ8 |
|
XSz 8 | 3/2-smerni varnostni dvojni ventil, G1/4, 3-10 barov, Cat 4 PL e |
|
Funkcija |
Specifikacija |
Proizvajalec |
IMI Norgren (Herion) |
Številka modela |
XSZ8 (2492806000000000) |
Vrsta ventila |
3/2-smerni elektromagnetni varnostni dvojni ventil s pilotnim upravljanjem |
funkcija |
Pnevmatski nadzor sklopke in zavore |
Srednje |
Stisnjen zrak, filtriran ≤50 μm, mazan ali ne mazan |
Delovni tlak |
3 do 10 barov (44 do 145 psi) |
Povezava vrat |
G1/4 |
Delovna temperatura |
-10 do +60 °C (14 do 140 °F) |
Material telesa |
Aluminij |
Tesnilni material |
Poliuretan (PUR) / NBR |
Ocena zaščite |
IP65 |
Dimenzije (V×D׊) |
~70 × 127 × 100 mm |
Usmerjenost namestitve |
Po možnosti navpična, elektromagnetna tuljava na vrhu |
Samonadzor |
Dinamično — zazna časovno razliko <0,5 s na cikel |
Varen pred napakami |
Izpusti v ozračje ob izpadu moči ali napaki |
Raven varnostne učinkovitosti |
PL e (kategorija 4) po DIN EN ISO 13849-1 |
Standardi skladnosti |
EN 692, EN 954-1, DGUV, OSHA, CSA, SUWA |
Možnosti napetosti |
24 V DC, 120 V AC (odvisno od podmodela) |
Država izvora |
Nemčija/UK |
Aplikacije |
Mehanski sistemi stiskalne sklopke/zavore, 3-smerni, varnostno kritični pnevmatski |
