| Motori Mitsubishi Servo model HG-KN |
13 (B) J |
23 (B) J |
43 (B) J |
73 (B) J |

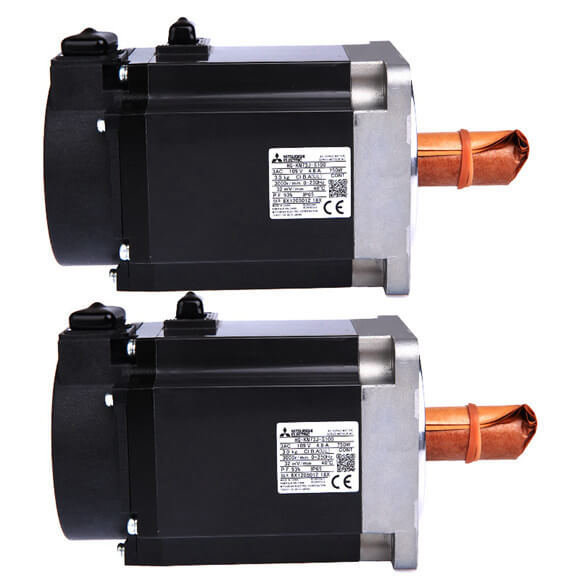

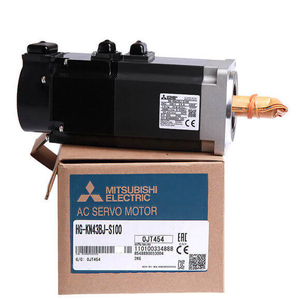

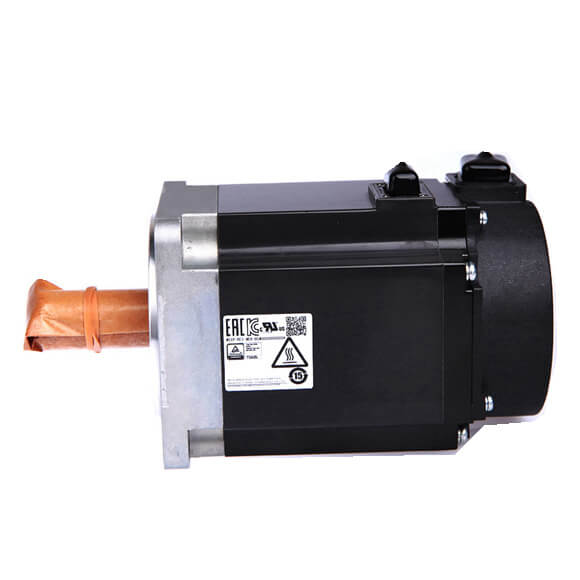

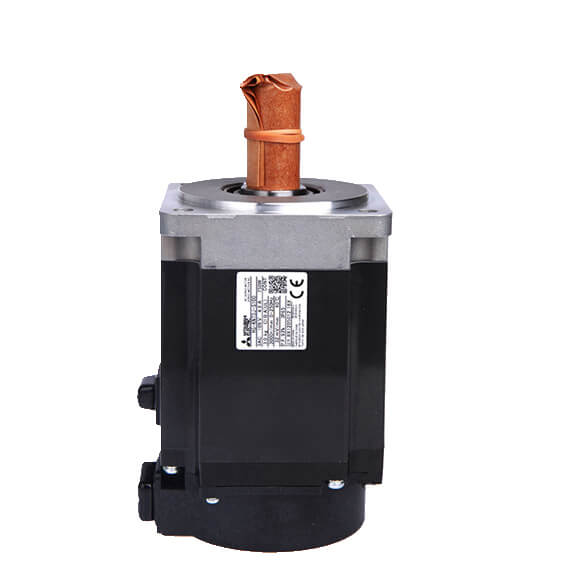

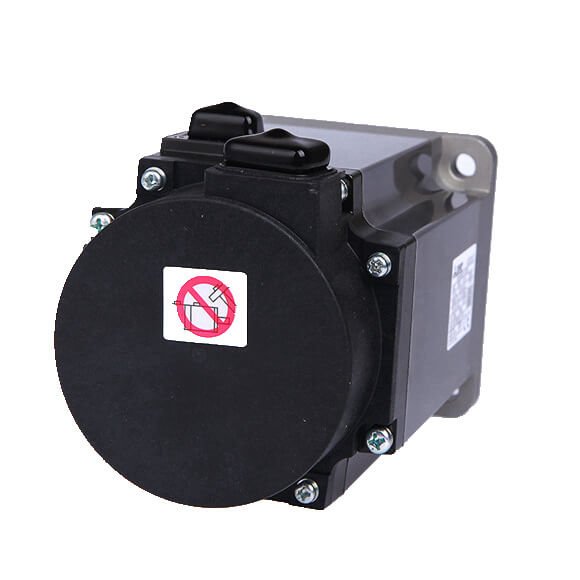

| Servomotor Mitsubishi MELSERVO-JE |
Referojuni 'Kombinimet e Servo Motorit dhe Servo Amplifikatorit' në f. 2-1 në këtë katalog. |
|
|
|
| Kapaciteti i furnizimit me energji elektrike *1 [kVA] |
0.3 |
0.5 |
0.9 |
1.3 |
| Prodhimi i vlerësuar [W] |
100 |
200 |
400 |
750 |
| Çift rrotullues i vlerësuar (Shënimi 3) [N・m] |
0.32 |
0.64 |
1.3 |
2.4 |
| Çift rrotullues maksimal [N・m] |
0.95 |
1.9 |
3.8 |
7.2 |
| Shpejtësia e vlerësuar [r/min] |
3000 |
|
|
|
| Shpejtësia maksimale [r/min] |
5000 |
|
|
|
| Shpejtësia e lejueshme e menjëhershme [r/min] |
5750 |
|
|
|
| Rryma e vlerësuar [A] |
0.8 |
1.3 |
2.6 |
4.8 |
| Rryma maksimale [A] |
2.4 |
3.9 |
7.8 |
14 |
| Frekuenca e frenimit rigjenerues *2, *3 [herë/min] |
(Shënimi 4) |
(Shënimi 5) |
276 |
159 |
| Raporti i rekomanduar i ngarkesës ndaj inercisë së motorit (Shënimi 1) |
15 herë ose më pak |
|
|
|
| Kombinim me MR-JE-B |
Enkoder absolut/inkremental 17-bit (rezolucion: 131072 impulse/rev) |
|
|
|
| Kombinim me MR-JE-A |
Enkoder shtesë 17-bitësh (rezolucion: 131072 pulse/rev) |
|
|
|
| Vulë vaji |
Instaluar. Pa vulë vaji është gjithashtu i disponueshëm. |
Instaluar |
|
|
| Klasa e izolimit |
130 (B) |
|
|
|
| Struktura |
Ftohje natyrale plotësisht e mbyllur (vlerësimi IP: IP65) (Shënimi 2) |
|
|
|
| Temperatura e ambientit |
Funksionimi: 0 °C deri në 40 °C (pa ngrirje), ruajtja: -15 °C deri në 70 °C (pa ngrirje) |
|
|
|
| Lagështia e ambientit |
Funksionimi: 80 % RH maksimale (jo kondensuese), ruajtja: 90 % RH maksimale (jo kondensuese) |
|
|
|
| Ambienti |
Në ambiente të mbyllura (pa rrezet e diellit direkte); pa gaz gërryes, gaz të ndezshëm, mjegull vaji ose pluhur |
|
|
|
| Lartësia mbidetare |
1000 m ose më pak mbi nivelin e detit |
|
|
|
| Rezistenca ndaj dridhjeve *5 |
X: 49 m/s2 Y: 49 m/s2 |
|
|
|
| Rangu i dridhjeve |
V10 *7 |
|
|
|
| Pajtueshmëria me standardet globale |
Referojuni 'Përputhshmëria me standardet dhe rregulloret globale' në f. 19 në këtë katalog. |
|
|
|
|
Standard [kg] |
0.6 |
0.98 |
1.5 |
3.0 |
| Me frena elektromagnetike [kg] |
0.8 |
1.4 |
1.9 |
4.0 |
