P-2501-120-285-001 (2 gota)
P-2501-120-385-001 (3 gota) |
P-2501-240-286-001 (2 gota)
P-2501-240-386-001 (3 gota) |
P-2501-345-253-001 (2 gota)
P-2501-345-353-001 (3 gota) |
|
| Të dhënat mekanike |
|
|
|
|
| Dimensionet |
shih vizatimin e dimensioneve |
|
|
|
| Montimi |

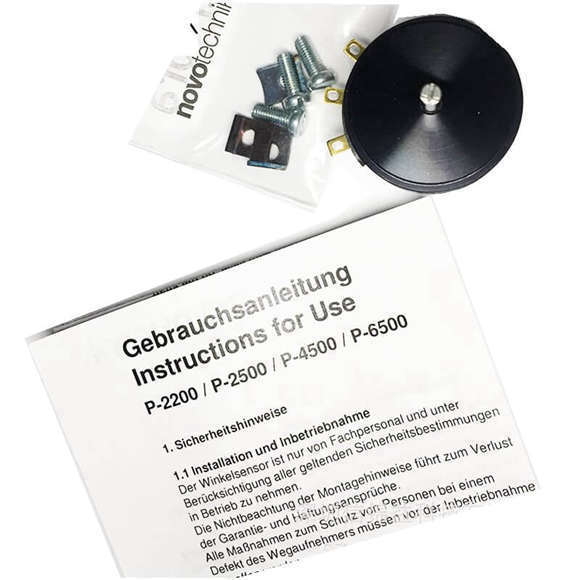

kapëse me 2 vida cilindra M4x10 |
|
|
|
| Udhëtim mekanik |
360 e vazhdueshme |
|
|
° |
| Ngarkimi i lejuar i boshtit (aksial dhe radial) |
15 |
|
|
N |
| forcë statike ose dinamike |
|
|
|
|
| Çift rrotullues |
< 1.5 |
|
|
Ncm |
| Shpejtësia maksimale e funksionimit |
2000 |
|
|
min-1 |
| Pesha |
24 (2 gota) / 31 (3 gota) |
|
|
g |
| Të dhënat elektrike |
|
|
|
|
| Gama e matjes (dimensioni L) |
120 ±2 |
240 ±2 |
345 ±2 |
° |
| Gama e përcaktuar elektrike |
114 |
234 |
339 |
° |
| Rezistenca nominale |
1 |
2 |
5 |
kΩ |
| Toleranca e rezistencës |
20 |
|
|
±% |
| Lineariteti i pavarur |
0.3 |
|
|
±%FS |
| Përsëritshmëria |
0.01 |
|
|
° |
| Interlineariteti |
1 |
|
|
±%FS |
| Tensioni maksimal i lejuar i aplikuar |
42 |
|
|
VDC |
| Rryma e rekomanduar e funksionimit të fshirësit |
≤ 1 |
|
|
µA |
| Rryma maksimale e fshirësit në rast mosfunksionimi |
maksimumi 10 |
|
|
mA |
| Koeficienti efektiv i temperaturës |
tip. 5 |
|
|
ppm/K |
| të raportit të tensionit dalës ndaj aplikuar |
|
|
|
|
| Rezistenca e izolimit (500 VDC) |
≥ 10 |
|
|
MΩ |
| Forca dielektrike (500 VAC, 50 Hz) |
≤ 100 |
|
|
µA |
| Të dhëna Mjedisore |
|
|
|
|
| Gama e temperaturës |
-40 … +100 |
|
|
°C |
| Dridhja (IEC 60068-2-6) |
5….2000
Amax = 0,75 amax = 20 |
|
|
Hz mm g |
| Goditje (IEC 60068-2-27) |
50 (11 ms) |
|
|
g |
| Jeta |
50×106 |
|
|
lëvizjet |
| P-2501-120-285-001 |
003266* |
(këndi 120°, 2-fach) |
|
|
| P-2501-240-286-001 |
003267* |
(këndi 240°, 2-fach) |
|
|
| P-2501-345-253-001 |
003268* |
(këndi 345°, 2-fach) |
|
|
| P-2501-120-385-001 |
003263 |
(këndi 120°, 3-fach) |
|
|
| P-2501-240-386-001 |
003264 |
(këndi 240°, 3-fach) |
|
|
| P-2501-345-353-001 |
003265 |
(këndi 345°, 3-fach) |
|
|
