| NPN Dalja Light-ON |
E3T-ST31 |
E3T-ST31F |
E3T-ST11 E3T-ST11M |
E3T-ST11F E3T-ST11MF |
E3T-ST21 E3T-ST21M |
E3T-ST21F E3T-ST21MF |
E3T-FT11 |
E3T-FT11F |
E3T-FT21 |
E3T-FT21F |
| NPN Dalja Dark-ON |
E3T-ST32 |
E3T-ST32F |
E3T-ST12 E3T-ST12M |
E3T-ST12F E3T-ST12MF |
E3T-ST22 E3T-ST22M |
E3T-ST22F E3T-ST22MF |

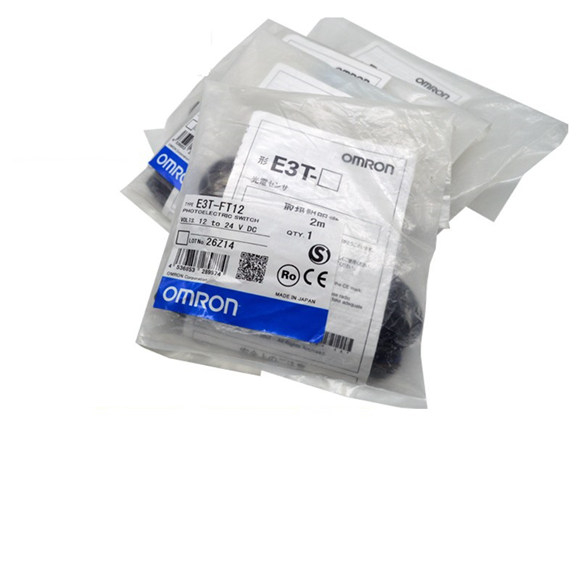

E3T-FT12 |
E3T-FT12F |
E3T-FT22 |
E3T-FT22F |
|
PNP Dalja Light-ON |
E3T-ST33 |
E3T-ST33F |
E3T-ST13 E3T-ST13M |
E3T-ST13F E3T-ST13MF |
E3T-ST23 E3T-ST23M |
E3T-ST23F E3T-ST23MF |
E3T-FT13 |
E3T-FT13F |
E3T-FT23 |
E3T-FT23F |
| PNP Dalja Dark-ON |
E3T-ST34 |
E3T-ST34F |
E3T-ST14 E3T-ST14M |
E3T-ST14F E3T-ST14MF |
E3T-ST24 E3T-ST24M |
E3T-ST24F E3T-ST24MF |
E3T-FT14 |
E3T-FT14F |
E3T-FT24 |
E3T-FT24F |
| Duke ndjerë distancën |
2 m |
1 m |
300 mm |
500 mm |
300 mm |
|
|
|
|
|
| Objekti standard ndijues |
Opak, diametër 3 mm. min. |
Opak, diametër 2 mm. min. |
Opak, diametër 1,3 mm. min. |
|
|
|
|
|
|
|
| Objekti minimal i zbulueshëm (vlera e referencës) |
Opak, diametër 3 mm. |
Opak, diametër 2 mm. |
Opak, diametër 1,3 mm. |
|
|
|
|
|
|
|
| Hysteresis (letër e bardhë) |
- |
|
|
|
|
|
|
|
|
|
| Gabim bardh e zi |
- |
|
|
|
|
|
|
|
|
|
| Këndi i drejtimit |
Emituesi: 2° deri në 20° Marrësi: 2° deri në 70° |
Emituesi: 3° deri në 25° Marrësi: 3° min. |
|
|
|
|
|
|
|
|
| Burimi i dritës (gjatësia valore) |
LED i kuq (650 nm) |
LED infra të kuqe (860 nm) |
LED i kuq (650 nm) |
LED infra të kuqe (860 nm) |
LED i kuq (650 nm) |
LED infra të kuqe (860 nm) |
LED i kuq (650 nm) |
LED infra të kuqe (860 nm) |
LED i kuq (650 nm) |
LED infra të kuqe (860 nm) |
| Tensioni i furnizimit me energji elektrike |
12 deri në 24 VDC ±10%, valëzim (pp) 10% max. |
|
|
|
|
|
|
|
|
|
| Konsumi aktual |
Maksimumi 30 mA. (Emituesi maksimumi 10 mA, Marrësi maksimumi 20 mA.) |
|
|
|
|
|
|
|
|
|
|
Kontrollo daljen |
Tensioni i furnizimit me energji të ngarkesës: 26.4 VDC max.
Rryma e ngarkesës: 50 mA max. (tensioni i mbetur: maksimumi 2 V për rrymën e ngarkesës 10 deri në 50 mA, maksimumi 1 V për rrymën e ngarkesës më të vogël se 10 mA) Dalja me kolektor të hapur |
|
|
|
|
|
|
|
|
|
| Treguesit |
Treguesi i funksionimit (portokalli), Treguesi i qëndrueshmërisë (jeshile) |
|
|
|
|
|
|
|
|
|
| Qarqet mbrojtëse |
Mbrojtja e polaritetit të kundërt të furnizimit me energji dhe daljes së kontrollit, mbrojtje nga qarku i shkurtër i daljes |
|
|
|
|
|
|
|
|
|
| Koha e përgjigjes |
Përdorimi ose rivendosja: maksimumi 1 ms. |
|
|
|
|
|
|
|
|
|
| Ndriçimi i ambientit |
Llamba inkandeshente: 5,000 lx max., Drita e diellit: 10,000 lx max. |
|
|
|
|
|
|
|
|
|
| Gama e temperaturës së ambientit |
Funksionimi: -25 deri në 55°C Ruajtja: -40 deri në 70°C
(pa krem ose kondensim) |
|
|
|
|
|
|
|
|
|
|
Gama e lagështisë së ambientit |
Operacioni: 35% deri në 85%
Ruajtja: 35% deri në 95% (pa kondensim) |
|
|
|
|
|
|
|
|
|
| Rezistenca e izolimit |
20 MΩ min. në 500 VDC |
|
|
|
|
|
|
|
|
|
| Forca dielektrike |
AC1,000V, 50/60 Hz për 1 min. |
|
|
|
|
|
|
|
|
|
| Rezistenca ndaj dridhjeve (shkatërrimit) |
10 deri në 2000 Hz, amplitudë e dyfishtë 1,5 mm ose 300 m/s2 për 0,5 orë secila në drejtimet X, Y dhe Z |
|
|
|
|
|
|
|
|
|
| Rezistenca ndaj goditjes (shkatërrim) |
1000 m/s2 3 herë secila në drejtimet X, Y dhe Z |
|
|
|
|
|
|
|
|
|
| Shkalla e mbrojtjes |
IEC 60529 IP67 |
|
|
|
|
|
|
|
|
|
| Mënyra e lidhjes |
Teli paraprakisht (gjatësia standarde: 2 m) |
|
|
|
|
|
|
|
|
|
| Pesha (gjendja e paketuar) |
Përafërsisht. 40 g |
|
|
|
|
|
|
|
|
|
| Rasti |
PBT (polibutilen tereftalat) |
|
|
|
|
|
|
|
|
|
| Dritarja e shfaqjes |
Polarilat i denatyruar |
|
|
|
|
|
|
|
|
|
| Lente |
Polarilat i denatyruar |
|
|
|
|
|
|
|
|
|
| Aksesorë * |
Manuali i udhëzimeve, Vendosja e vidave për montim (Sensorë me pamje anësore: M2 ´ 14, Sensorë të sheshtë: M2 ´ 8), arra |
|
|
|
|
|
|
|
|
|
