| Lloji |
Nëpërmjet rreze |
|
|
| Lloji |
Sensimi i përparmë |
Ndjeshmëri anësore |
Sensimi i përparmë |
|
Drita-ON |
EX-Z11FA
(-P)(-R) |
EX-Z11A
(-P)(-R) |
EX-Z12FA
(-P)(-R) |
| Dark-ON |

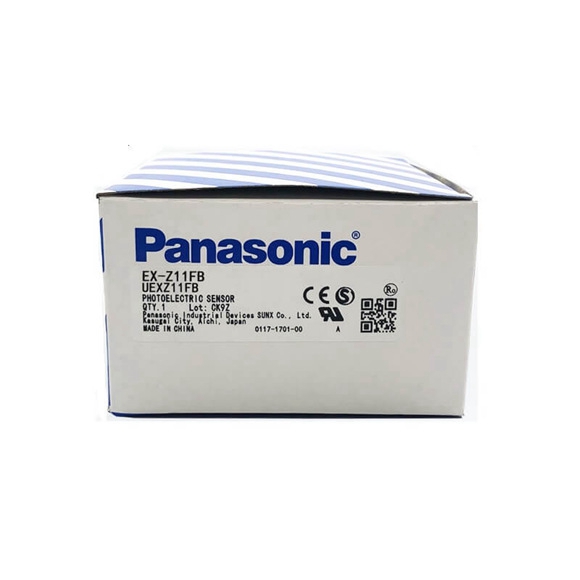

EX-Z11FB
(-P)(-R) |
EX-Z11B
(-P)(-R) |
EX-Z12FB
(-P)(-R) |
| Pajtueshmëria me direktivën e shënimit CE |
Direktiva EMC, Direktiva RoHS |
|
|
| Duke ndjerë distancën |
50 mm 1,969 in |
200 mm 7,874 in |
|
| Objekti minimal ndijor |
ø0,3 mm ø0,012 në objekt të errët
(Objekt i ndërprerë plotësisht rreze)
(Vendosja e distancës midis emetuesit
dhe marrësit: 50 mm 1,969 inç) |
ø0,5 mm ø0,02 në objekt të errët
(Objekt i ndërprerë plotësisht rreze)
(Vendosja e distancës midis emetuesit
dhe marrësit: 200 mm 7,874 in) |
|
| Histereza |
- |
|
|
Përsëritshmëria
(Pirpendikulare me boshtin ndijor) |
0,02 mm 0,001 in ose më pak |
0,03 mm 0,001 in ose më pak |
|
| Tensioni i furnizimit |
12 deri në 24 V DC ±10 % Ripple PP 10 % ose më pak |
|
|
| Konsumi aktual |
Emituesi: 10 mA ose më pak, Marrësi: 10 mA ose më pak |
|
|
| Prodhimi |
Tranzistor NPN me kolektor të hapur
• Rryma maksimale e lavamanit: 20 mA
• Tensioni i aplikuar: 30 V DC ose më pak (midis daljes dhe 0 V)
• Tensioni i mbetur: 1,5 V ose më pak (në rrymë zhytëse 20 mA)
Transistor me kolektor të hapur PNP
• Rryma maksimale e burimit: 20 mA
• Tensioni i aplikuar: 30 V DC ose më pak (midis daljes dhe +V)
• Tensioni i mbetur: 1,5 V ose më pak (në rrymën e burimit 20 mA)
|
|
|
|
Mbrojtje nga qarku i shkurtër |
Inkorporuar |
|
|
| Koha e përgjigjes |
0,5 ms ose më pak |
|
|
| Treguesi i funksionimit |
LED portokalli (Ndizet kur dalja e sensorit është e ndezur) |
|
|
| Treguesi i stabilitetit |
LED jeshile (Ndizet në kushte të qëndrueshme të marrjes së dritës ose në gjendje të qëndrueshme të errët) |
|
|
|
Mbrojtja |
IP67 (IEC) |
|
|
| Temperatura e ambientit |
-10 deri +55 ℃ 14 deri +131 ℉ (Nuk lejohet kondensimi i vesës ose kremi), Ruajtja: -30 deri +70 ℃ -22 deri +158 ℉ |
|
|
| Lagështia e ambientit |
35 deri 85 % RH, Ruajtja: 35 deri 85 % RH |
|
|
| Ndriçimi i ambientit |
Drita inkandeshente: 5000 ℓx në fytyrën që merr dritë |
|
|
| Qëndrueshmëria e tensionit |
1000 V AC për një min. ndërmjet të gjithë terminaleve të furnizimit të lidhur së bashku dhe mbylljes |
|
|
| Rezistenca e izolimit |
20 MΩ ose më shumë, me bashkues 250 V DC midis të gjitha terminaleve të furnizimit të lidhur së bashku dhe mbylljes |
|
|
| Rezistenca ndaj dridhjeve |
Frekuenca 10 deri në 500 Hz, 3 mm 0,118 në amplitudë në drejtimet X, Y dhe Z për dy orë secila |
|
|
| Rezistenca ndaj goditjeve |
Nxitimi 500 m/s2 (përafërsisht 50 G) në drejtimet X, Y dhe Z për tre herë secili |
|
|
| Element që lëshon dritë |
LED i kuq (Gjatësia e valës së emetimit maksimal: 650 nm 0,026 mil, e moduluar) |
|
|
| Tokëzimi |
Lundrues |
|
|
| Materiali |
Mbështetja: PBT, Lentet: Polikarbonat, Pjesa metalike: Çelik inox (SUS304) (SUS301 për anën e pasme të tipit me sensor të përparmë) |
|
|
| Kabllo (Shënimi 3) |
Kabllo kabinë me 3 bërthama (emetues: 2 bërthama) 0,1 mm2, 2 m 6,562 ft e gjatë |
|
|
| Zgjatja e kabllit |
Zgjatja totale deri në 50 m 164 ft është e mundur me kabllo 0,3 mm2 ose më shumë (si emetues ashtu edhe marrës). |
|
|
| Pesha |
Pesha neto (secili emetues dhe marrës): 15 g përafërsisht, Pesha bruto: 35 g përafërsisht. |
|
|
| Aksesorë |
Vida montimi M2: 1 grup (lloji i sensorit të përparmë: 6 mm 0,236 gjatësi; lloji me sensor anësor: 10 mm 0,394 gjatësi) |
|
|
