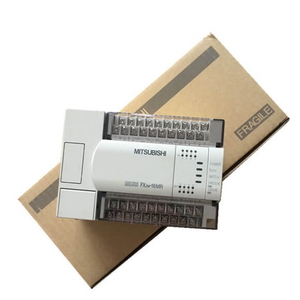

| Mitsubishi PLC Module |
ФКС2Н и ФКС2НЦ PLC спецификација |
Примедбе |
| Начин контроле рада |
Циклични рад по меморисаном програму |
| И/О метод контроле |
Метода групне обраде (када се изврши инструкција ЕНД) |
И/О освежавање је доступно |
| Време обраде операције |
Основна упутства: 0,08 мс Примењена упутства: 1,52 до неколико 100 мс |
| Програмски језик |
Relay симболички језик + степенице |
Степ мердевине се могу користити за израду програма у стилу СФЦ |
| Капацитет програма |
Уграђено 8000 степеница |
Прошириво на 16000 корака помоћу додатне меморијске касете |
| Број инструкција |
Основна упутства за редослед: 20 упутства за степенице: 2 Примењена упутства: 125 |
Доступно је највише 125 примењених инструкција |
| И/О конфигурација |
Максимални број хардверских улазно/излазних конфигурационих тачака 255, у зависности од избора корисника (макс. софтверски адресирани улази 255, излази 255) |
| Помоћни релеј (М калемови)
Помоћни релеј (М калемови) генерал |
3072 поена |
М0 до М3071 |
| Помоћни релеј (М калемови)
Латцхед |
2572 поена (подскуп) |
М500 до М3071 |
| Помоћни релеј (М калемови)
Специјални |
256 бодова |
Од опсега М8000 до М8255 |
| Државни релеји (С калемови)
генерал |
1000 поена |
С0 до С999 |
| Државни релеји (С калемови) закључани |
500 поена (подскуп) |
С500 до С999 |
| Државни релеји (С калемови) Почетни |
10 поена (подскуп) |
С0 до С9 |
| Државни релеји (С калемови) Најављивач |
100 поена |
С900 до С999 |
| Тајмери (Т) 100 мс |
Опсег: 0 до 3,276,7 сец200 поена |
Т0 до Т199 |
| Тајмери (Т) 10 мс |
Опсег: 0 до 327,67 сек46 поена |
Т200 до Т245 |
| Тајмери (Т) 1 мсец задржавање |
Опсег: 0 до 32,767 сец4 поена |
Т246 до Т249 |
| Тајмери (Т) 100 мс задржавање |
Опсег: 0 до 3,276,7 сец6 поена |
Т250 до Т255 |
| Бројачи (Ц) Опште 16 бит |
Опсег: 1 до 32,767 рачуна 200 поена |
Ц0 до Ц199 Тип: 16-битни бројач навише |
| Бројачи (Ц)
Генерал 16 бит Латцхед 16 бит |
100 поена (подскуп) |
Ц100 до Ц199 Тип: 16-битни бројач навише |
| Бројачи (Ц) Опште 16 бит
Генерал 32 бит |
Распон: -2,147,483,648 до 2,147,483,64735 поена |
Ц200 до Ц234 Тип: 32-битни бројач горе/доле |
| Бројачи (Ц) Опште 16 бит
Латцхед 32 бит |
15 поена (подскуп) |
Ц219 до Ц234 Тип: 16-битни бројач горе/доле |
