| Број артикла |
6ЕС7131-4ББ01-0АА0 |
6ЕС7131-4ББ01-0АБ0 |

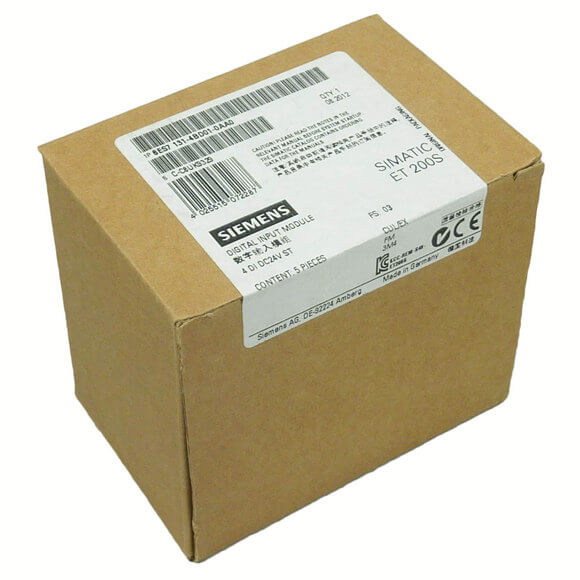

6ЕС7131-4БД01-0АА0 |
6ЕС7131-4БД01-0АБ0 |
6ЕС7131-4БФ00-0АА0 |
|
ЕТ200С, Ел-Мод., 2ДИ СТ, ДЦ 24В, 5 ком. |
ЕТ200С, Ел-Мод., 2ДИ ХФ, ДЦ 24В, 5 ком. |
ЕТ200С, Ел-Мод., 4ДИ СТ., ДЦ 24В, 5 ком. |
ЕТ200С, Ел-Мод., 4ДИ ХФ, ДЦ 24В, 5ПЦ. |
ЕТ200С, ЕЛЕКТРОНСКИ модул, 8ДИ ДЦ 24В |
| Напон напајања |
|
|
|
|
|
| Називна вредност (ДЦ) |
|
|
|
|
|
|
● 24 В ДЦ |
Да; Од модула за напајање |
Да; Од модула за напајање |
Да; Од модула за напајање |
Да; Од модула за напајање |
Да |
| Заштита од обрнутог поларитета |
Да |
Да |
Да |
Да |
Да |
| Улазна струја |
|
|
|
|
|
| од напона напајања Л+, мак. |
Зависи од енкодера |
Зависи од енкодера |
Зависи од енкодера |
Зависи од енкодера |
Зависи од енкодера |
| од главне магистрале 3,3 В ДЦ, мак. |
10 мА |
10 мА |
10 мА |
10 мА |
10 мА |
| Снабдевање енкодером |
|
|
|
|
|
| Број излаза |
|
|
|
|
0; нема снабдевања енкодером |
| Врста излазног напона |
мин. Л+ (-0,5 В), под оптерећењем |
мин. Л+ (-0,5 В), под оптерећењем |
мин. Л+ (-0,5 В), под оптерећењем |
мин. Л+ (-0,5 В), под оптерећењем |
|
| Заштита од кратког споја |
|
Да; Елецтрониц |
|
Да; Елецтрониц |
|
| Излазна струја |
|
|
|
|
|
|
● Називна вредност |
500 мА |
500 мА |
500 мА |
500 мА |
|
|
● дозвољени опсег, доња граница |
0 мА |
0 мА |
0 мА |
0 мА |
|
|
● дозвољени опсег, горња граница |
500 мА |
500 мА |
500 мА |
500 мА |
|
| Губитак снаге |
|
|
|
|
|
| Губитак снаге, тип. |
0,4 В |
0,4 В |
0,7 В |
0,7 В |
1,2 В |
| Аддресс ареа |
|
|
|
|
|
| Адресни простор по модулу |
|
|
|
|
|
|
● Адресни простор по модулу, макс. |
1 бајт |
1 бајт |
1 бајт |
1 бајт |
1 бајт |
|
● са паковањем |
2 бит |
2 бит |
4 бит |
4 бит |
|
| Дигитални улази |
|
|
|
|
|
| Број дигиталних улаза |
2 |
2 |
4 |
4 |
8 |
| Улазна карактеристична крива у складу са ИЕЦ 61131, тип 1 |
Да |
Да |
Да |
Да |
Да; 2-жични сензори који се могу повезати |
| Улазни напон |
|
|
|
|
|
|
● Врста улазног напона |
ДЦ |
ДЦ |
ДЦ |
ДЦ |
ДЦ |
|
● Називна вредност (ДЦ) |
24 В |
24 В |
24 В |
24 В |
24 В |
|
● за сигнал '0' |
-30 до +5 В |
-30 до +5 В |
-30 до +5 В |
-30 до +5 В |
-30 до +5 В |
|
● за сигнал '1' |
+15 до +30 В |
+11 до +30В |
+15 до +30 В |
+11 до +30В |
+15 до +30 В |
| Улазна струја |
|
|
|
|
|
|
● за сигнал '1', тип. |
7 мА; у 24 В |
8 мА |
7 мА; у 24 В |
8 мА |
5 мА |
| Улазно кашњење (за номиналну вредност улазног напона) |
|
|
|
|
|
| за стандардне улазе |
|
|
|
|
|
|
— параметризован |
бр |
Да; 0,1 / 0,5 / 3 / 15 мс |
бр |
Да; 0,1 / 0,5 / 3 / 15 мс |
бр |
|
— на '0' до '1', мин. |
2 мс; обично 3 мс |
0,05 / 0,4 / 2,7 / 14,85 |
2 мс; обично 3 мс |
0,05 / 0,4 / 2,7 / 14,85 |
2 мс |
|
— на '0' до '1', макс. |
4,5 мс |
0,15 / 0,6 / 3,3 / 15,15 |
4,5 мс |
0,15 / 0,6 / 3,3 / 15,15 |
4,5 мс |
|
— на '1' до '0', мин. |
2 мс; обично 3 мс |
0,05 / 0,4 / 2,7 / 14,85 |
2 мс; обично 3 мс |
0,05 / 0,4 / 2,7 / 14,85 |
2 мс |
|
— на '1' до '0', макс. |
4,5 мс |
0,15 / 0,6 / 3,3 / 15,15 |
4,5 мс |
0,15 / 0,6 / 3,3 / 15,15 |
4,5 мс |
| Дужина кабла |
|
|
|
|
|
|
● оклопљено, макс. |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
1 000 м |
|
● неоклопљени, макс. |
600 м |
600 м |
600 м |
600 м |
600 м |
| Енцодер |
|
|
|
|
|
| Повезиви енкодери |
|
|
|
|
|
|
● 2-жични сензор |
Да |
Да |
Да |
Да |
Да |
|
— дозвољена струја мировања (2-жични сензор), макс. |
1,5 мА |
1,5 мА |
1,5 мА |
1,5 мА |
1,5 мА |
| Информације о прекидима/дијагностика/статус |
|
|
|
|
|
| Функција дијагностике |
бр |
Да |
бр |
Да |
бр |
| Аларми |
|
|
|
|
|
|
● Хардверски прекид |
|
Да; Параметеризабле |
|
|
|
| Дијагнозе |
|
|
|
|
|
|
● Кратак спој |
|
Да; Кратак спој излаза на масу; модул по модул |
|
Да; Кратак спој излаза на масу; модул по модул |
|
| Дијагностичка индикација ЛЕД |
|
|
|
|
|
|
● Групна грешка СФ (црвено) |
бр |
Да |
бр |
Да |
|
|
● Дигитални улаз индикатора статуса (зелено) |
Да; по каналу |
Да; по каналу |
Да; по каналу |
Да; по каналу |
Да |
| Параметар |
|
|
|
|
|
| Напомена |
1 бајт |
3 бајта |
1 бајт |
3 бајта |
3-бајтни параметар (није доступан кориснику) |
| Дијагностика кратког споја |
|
Онемогући / омогући |
|
Онемогући / омогући |
|
| Потенцијално раздвајање |
|
|
|
|
|
| Дигитални улази са раздвајањем потенцијала |
|
|
|
|
|
|
● између канала |
бр |
бр |
бр |
бр |
бр |
|
● између канала и главне магистрале |
Да |
Да |
Да |
Да |
Да |
| Изолација |
|
|
|
|
|
| Изолација тестирана са |
500 В ДЦ |
500 В ДЦ |
500 В ДЦ |
500 В ДЦ |
500 В ДЦ |
| Димензије |
|
|
|
|
|
| Ширина |
15 мм |
15 мм |
15 мм |
15 мм |
15 мм |
| Висина |
81 мм |
81 мм |
81 мм |
81 мм |
81 мм |
| Дубина |
52 мм |
52 мм |
52 мм |
52 мм |
52 мм |
| Тегови |
|
|
|
|
|
| Тежина, прибл. |
35 г |
35 г |
35 г |
35 г |
35 г |
