| Artikelnummer |

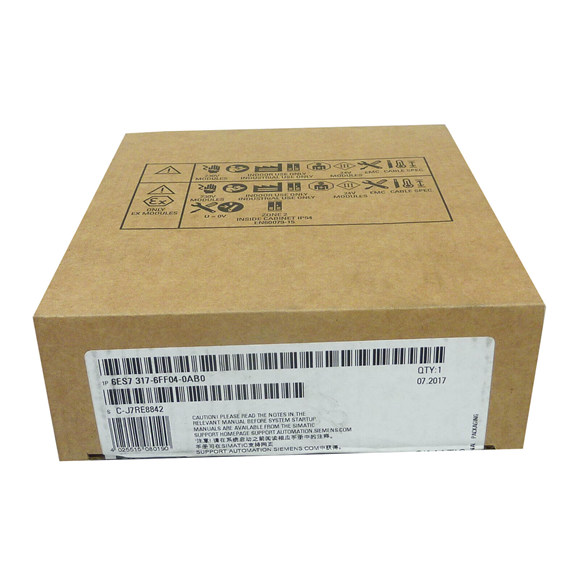

6ES7317-6FF04-0AB0 |
|
CPU317F-2DP, 1,5 MB |
| Allmän information |
|
| HW funktionsstatus |
01 |
| Firmware version |
V3.3 |
| Engineering med |
|
|
● Programmeringspaket |
STEP 7 V5.5 + SP1 eller högre eller STEP 7 V5.2 + SP1 eller högre med HSP 202 + Distributed Safety |
| Matningsspänning |
|
| Märkvärde (DC) |
|
|
● 24 V DC |
Ja |
| tillåtet område, nedre gräns (DC) |
19,2 V |
| tillåtet område, övre gräns (DC) |
28,8 V |
| externt skydd för strömförsörjningsledningar (rekommendation) |
2 A min. |
| Ingångsström |
|
| Aktuell förbrukning (märkt värde) |
870 mA |
| Strömförbrukning (i tomgångsdrift), typ. |
120 mA |
| Inkopplingsström, typ. |
4 A |
| I⊃2;t |
1 A⊃2;·s |
| Effektförlust |
|
| Strömbortfall, typ. |
4,5 W |
| Minne |
|
| Arbetsminne |
|
|
● integrerad |
1 536 kbyte |
|
● expanderbar |
Inga |
|
● Storlek på retentionsminne för retentionsdatablock |
256 kbyte |
| Ladda minne |
|
|
● Plug-in (MMC) |
Ja |
|
● Plug-in (MMC), max. |
8 Mbyte |
|
● Datahantering på MMC (efter senaste programmering), min. |
10 år |
| Säkerhetskopiering |
|
|
● närvarande |
Ja; Garanterat av MMC (underhållsfri) |
|
● utan batteri |
Ja; Program och data |
| CPU-behandlingstider |
|
| för bitoperationer, typ. |
0,025 µs |
| för ordoperationer, typ. |
0,03 µs |
| för fixpunktsräkning, typ. |
0,04 µs |
| för flyttalsaritmetik, typ. |
0,16 µs |
| CPU-block |
|
| Antal block (totalt) |
2 048; (DBs, FCs, FBs); det maximala antalet laddningsbara block kan reduceras med den MMC som används. |
| DB |
|
|
● Antal, max. |
2 048; Nummerintervall: 1 till 16000 |
|
● Storlek, max. |
64 kbyte |
| FB |
|
|
● Antal, max. |
2 048; Nummerintervall: 0 till 7999 |
|
● Storlek, max. |
64 kbyte |
| FC |
|
|
● Antal, max. |
2 048; Nummerintervall: 0 till 7999 |
|
● Storlek, max. |
64 kbyte |
| OB |
|
|
● Beskrivning |
se instruktionslista |
|
● Storlek, max. |
64 kbyte |
|
● Antal fri cykel OB |
1; OB 1 |
|
● Antal tidslarm OBs |
1; OB 10 |
|
● Antal fördröjningslarm OB |
2; OB 20, 21 |
|
● Antal cykliska avbrott OB |
4; OB 32, 33, 34, 35 |
|
● Antal processlarm OB |
1; OB 40 |
|
● Antal DPV1 larm OB |
3; OB 55, 56, 57 |
|
● Antal OB:er i isokront läge |
1; OB 61 |
|
● Antal start-OB |
1; OB 100 |
|
● Antal asynkrona fel-OB |
5; OB 80, 82, 85, 86, 87 |
|
● Antal synkrona fel OB |
2; OB 121, 122 |
| Häckningsdjup |
|
|
● per prioriterad klass |
16 |
|
● ytterligare inom ett fel OB |
4 |
| Räknare, timer och deras retentionsförmåga |
|
| S7 räknare |
|
|
● Nummer |
512 |
| Retentivitet |
|
|
- justerbar |
Ja |
|
— undre gräns |
0 |
|
— övre gräns |
511 |
|
— förinställd |
Z 0 till Z 7 |
| Räkneområde |
|
|
— undre gräns |
0 |
|
— övre gräns |
999 |
| IEC-räknare |
|
|
● närvarande |
Ja |
|
● Typ |
SFB |
|
● Nummer |
Obegränsad (begränsad endast av RAM-kapacitet) |
