| โมเดล |
CP1L-M60 (60 จุด) |

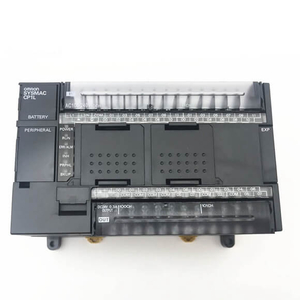

CP1L-M40 (40 คะแนน) |
CP1L-M30 (30 คะแนน) |

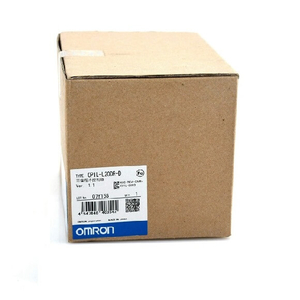

CP1L-L20 (20 คะแนน) |
CP1L-L14 (14 คะแนน) |
CP1L-L10 (10 คะแนน) |
|
CP1L-M60 @@ – @ |
CP1L-M40 @@ – @ |
CP1L-M30 @@ – @ |
CP1L-L20 @@ – @ |
CP1L-L14 @@ – @ |
CP1L-L10 @@ – @ |
| วิธีการควบคุม |
วิธีการโปรแกรมที่เก็บไว้ |
| วิธีการควบคุม I/O |
สแกนแบบวนซ้ำพร้อมรีเฟรชทันที |
| ภาษาโปรแกรม |
แผนภาพบันได |
| บล็อกฟังก์ชัน |
จำนวนคำจำกัดความของบล็อกฟังก์ชันสูงสุด: 128 จำนวนอินสแตนซ์สูงสุด: 256 ภาษาที่ใช้ในคำจำกัดความของบล็อกฟังก์ชัน: ไดอะแกรมแลดเดอร์ ข้อความที่มีโครงสร้าง (ST) |
| ความยาวคำสั่ง |
1 ถึง 7 ขั้นตอนต่อคำแนะนำ |
| คำแนะนำ |
ประมาณ 500 (รหัสฟังก์ชัน: 3 หลัก) |
| เวลาดำเนินการคำสั่ง |
คำแนะนำพื้นฐาน: นาที 0.55 ms คำแนะนำพิเศษ: ขั้นต่ำ 4.1 ms |
| เวลาประมวลผลทั่วไป |
0.4 มิลลิวินาที |
| ความจุของโปรแกรม |
10,000 ก้าว |
5,000 ก้าว |
| จำนวนงาน |
288 (32 งานแบบวนรอบ และ 256 งานขัดจังหวะ) |
| หมายเลขรูทีนย่อยสูงสุด |
256 |
| จำนวนการกระโดดสูงสุด |
256 |
| บิตการทำงาน |
8,192 บิต (512 คำ): W000.00 ถึง W511.15 (W0 ถึง W511) พื้นที่ CIO: 37,504 บิต (2,344 คำ): CIO 3800.00 ถึง CIO 6143.15 (CIO 3800 ถึง CIO 6143) |
| พื้นที่ทีอาร์ |
16 บิต: TR0 ถึง TR15 |
| พื้นที่การถือครอง |
8,192 บิต (512 คำ): H0.00 ถึง H511.15 (H0 ถึง H511) |
| พื้นที่เออาร์ |
อ่านอย่างเดียว (ห้ามเขียน): 7168 บิต (448 คำ): A0.00 ถึง A447.15 (A0 ถึง A447) อ่าน/เขียน: 8192 บิต (512 คำ): A448.00 ถึง A959.15 (A448 ถึง A959) |
| ตัวจับเวลา |
ตัวเลขตัวจับเวลา 4,096 ตัว: T0 ถึง T4095 |
| เคาน์เตอร์ |
4,096 หมายเลขตัวนับ: C0 ถึง C4095 |
| พื้นที่ดีเอ็ม |
32 คำ: D0 ถึง D32767 |
10 คำ: D0 ถึง D9999, D32000 ถึง D32767 |
| พื้นที่ลงทะเบียนข้อมูล |
16 รีจิสเตอร์ (16 บิต): DR0 ถึง DR15 |
| พื้นที่ลงทะเบียนดัชนี |
16 รีจิสเตอร์ (32 บิต): IR0 ถึง IR15 |
| พื้นที่ธงงาน |
32 แฟล็ก (32 บิต): TK0000 ถึง TK0031 |
| ติดตามหน่วยความจำ |
4,000 คำ (500 ตัวอย่างสำหรับข้อมูลการติดตามสูงสุด 31 บิตและ 6 คำ) |
| ตลับหน่วยความจำ |
สามารถติดตั้ง Memory Cassette พิเศษ (CP1W-ME05M) ได้ หมายเหตุ: สามารถใช้สำหรับการสำรองข้อมูลโปรแกรมและการบูตอัตโนมัติ |
| ฟังก์ชั่นนาฬิกา |
รองรับ. ความแม่นยำ (ส่วนเบี่ยงเบนรายเดือน): -4.5 นาทีถึง -0.5 นาที (อุณหภูมิแวดล้อม: 55°C),-2.0 นาทีถึง +2.0 นาที (อุณหภูมิแวดล้อม: 25°C), -2.5 นาทีถึง +1.5 นาที (อุณหภูมิแวดล้อม: 0°C) |
| การสำรองข้อมูลหน่วยความจำ |
หน่วยความจำแฟลช: โปรแกรมผู้ใช้ พารามิเตอร์ (เช่น การตั้งค่า PLC) ข้อมูลความคิดเห็น และพื้นที่ DM ทั้งหมดสามารถบันทึกลงในหน่วยความจำแฟลชเป็นค่าเริ่มต้นได้ การสำรองแบตเตอรี่: พื้นที่โฮลดิ้ง พื้นที่ DM และค่าตัวนับ (ธง, PV) จะได้รับการสำรองข้อมูลด้วยแบตเตอรี่ |
| อายุการใช้งานแบตเตอรี่ |
อายุการใช้งานอยู่ที่ 5 ปี ที่อุณหภูมิ 25°C ซึ่งน้อยกว่าที่อุณหภูมิสูงกว่า (จาก 0.75 ถึง 5 ปี ขึ้นอยู่กับรุ่น อัตราแหล่งจ่ายไฟ และอุณหภูมิโดยรอบ) |
