| หมายเลขบทความ |
6GK7343-1CX10-0XE0 |
| การกำหนดประเภทผลิตภัณฑ์ |

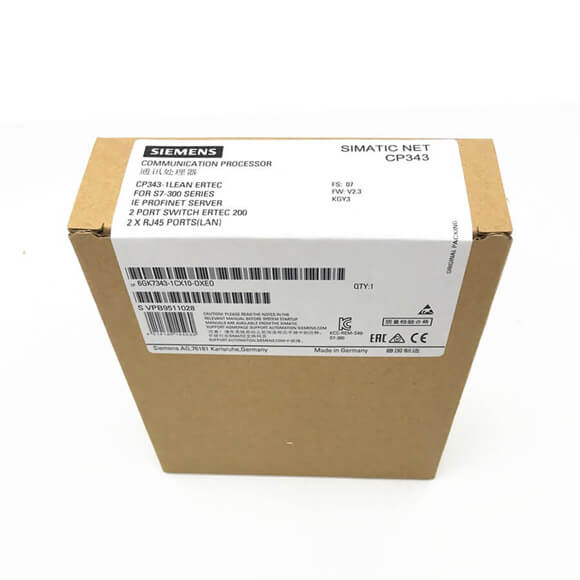

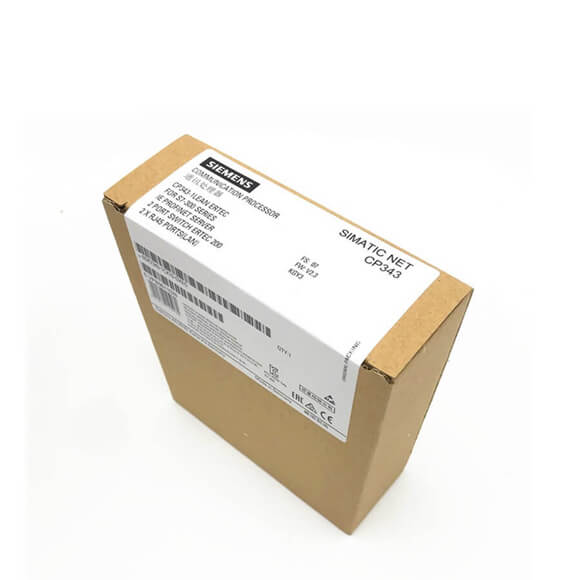

ซีพี 343-1 ลีน |
| อัตราการถ่ายโอน |
|
| อัตราการถ่ายโอน |
|
|
● ที่อินเทอร์เฟซที่ 1 |
10 … 100 เมกะบิต/วินาที |
| อินเทอร์เฟซ |
|
| จำนวนอินเทอร์เฟซตาม สู่อีเทอร์เน็ตอุตสาหกรรม |
2 |
| จำนวนการเชื่อมต่อไฟฟ้า |
|
|
● ที่อินเทอร์เฟซที่ 1 ตามมาตรฐาน สู่อีเทอร์เน็ตอุตสาหกรรม |
2 |
|
● สำหรับแหล่งจ่ายไฟ |
1 |
| ประเภทของการเชื่อมต่อไฟฟ้า |
|
|
● ของอินเทอร์เฟซอีเทอร์เน็ตอุตสาหกรรม |
พอร์ต RJ45 |
|
● ที่อินเทอร์เฟซที่ 1 ตามมาตรฐาน สู่อีเทอร์เน็ตอุตสาหกรรม |
พอร์ต RJ45 |
| ประเภทของการเชื่อมต่อไฟฟ้า |
|
|
● สำหรับแหล่งจ่ายไฟ |
เทอร์มินอลบล็อคแบบเสียบได้ 2 ขั้ว |
| แรงดันไฟฟ้า การสิ้นเปลืองกระแสไฟ การสูญเสียพลังงาน |
|
| ประเภทของแรงดันไฟฟ้าของแรงดันไฟฟ้าที่จ่าย |
ดี.ซี |
| จ่ายแรงดันไฟฟ้า 1 จากบัสแบ็คเพลน |
5 โวลต์ |
| แรงดันไฟฟ้า |
24 โวลต์ |
| จ่ายแรงดันไฟฟ้าภายนอก |
24 โวลต์ |
| จ่ายแรงดันไฟฟ้าภายนอกที่ค่า DC Rated |
24 โวลต์ |
| ความอดทนเชิงบวกสัมพัทธ์ที่ DC ที่ 24 V |
20 % |
| ความอดทนเชิงลบสัมพัทธ์ที่ DC ที่ 24 V |
15 % |
| กระแสไฟที่ใช้ไป |
|
|
● จากแบ็คเพลนบัสที่ DC โดยทั่วไป 5 V |
0.2 ก |
|
● จากแรงดันไฟฟ้าภายนอกที่ DC ที่ 24 V โดยทั่วไป |
0.16 ก |
|
● จากแรงดันไฟฟ้าภายนอกที่ DC สูงสุด 24 V |
0.2 ก |
| การสูญเสียพลังงาน [W] |
5.8 วัตต์ |
| สภาพแวดล้อม |
|
| อุณหภูมิแวดล้อม |
|
|
● สำหรับการติดตั้งในแนวตั้งระหว่างการใช้งาน |
0 … 40 องศาเซลเซียส |
|
● สำหรับบัสบาร์ที่จัดเรียงตามแนวนอนระหว่างการทำงาน |
0 … 60 องศาเซลเซียส |
|
● ระหว่างการจัดเก็บ |
-40 … +70 องศาเซลเซียส |
|
● ระหว่างการขนส่ง |
-40 … +70 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ |
|
|
● ที่อุณหภูมิ 25 °C โดยไม่มีการควบแน่นระหว่างการทำงานสูงสุด |
95 % |
| IP ระดับการป้องกัน |
IP20 |
| การออกแบบ ขนาด และน้ำหนัก |
|
| รูปแบบของโมดูล |
โมดูลขนาดกะทัดรัด S7-300 ความกว้างด้านเดียว |
| ความกว้าง |
40 มม |
| ความสูง |
125 มม |
| ความลึก |
120 มม |
| น้ำหนักสุทธิ |
0.22 กก |
| ประเภทการติดตั้ง |
|
|
● การติดตั้งราง S7-300 |
ใช่ |
| ข้อมูลประสิทธิภาพการสื่อสารแบบเปิด |
|
| จำนวนการเชื่อมต่อที่เป็นไปได้สำหรับการสื่อสารแบบเปิดโดยบล็อก SEND/RECEIVE สูงสุด |
8 |
| จำนวนข้อมูล |
|
|
● เป็นข้อมูลผู้ใช้ต่อ ISO บนการเชื่อมต่อ TCP สำหรับการสื่อสารแบบเปิดโดยบล็อก SEND/RECEIVE สูงสุด |
8 กิโลไบต์ |
|
● เป็นข้อมูลผู้ใช้ต่อการเชื่อมต่อ TCP สำหรับการสื่อสารแบบเปิดโดยบล็อก SEND/RECEIVE สูงสุด |
8 กิโลไบต์ |
|
● เป็นข้อมูลผู้ใช้ต่อการเชื่อมต่อ UDP สำหรับการสื่อสาร IE แบบเปิดโดยวิธีการส่ง/รับบล็อกสูงสุด |
2 กิโลไบต์ |
| จำนวนสถานีมัลติคาสต์ |
8 |
| ข้อมูลประสิทธิภาพการสื่อสาร S7 |
|
| จำนวนการเชื่อมต่อที่เป็นไปได้สำหรับการสื่อสาร S7 |
|
|
● สูงสุด |
4 |
| บริการ |
|
|
● ของการสื่อสาร SIMATIC เป็นเซิร์ฟเวอร์ |
ใช่ |
| ข้อมูลประสิทธิภาพโหมดหลายโปรโตคอล |
|
| จำนวนการเชื่อมต่อที่ใช้งานอยู่ด้วยโหมดหลายโปรโตคอล |
12 |
| ข้อมูลประสิทธิภาพการสื่อสาร PROFINET เป็นตัวควบคุม PN IO |
|
| ฟังก์ชั่นผลิตภัณฑ์ตัวควบคุม PROFINET IO |
เลขที่ |
| ข้อมูลประสิทธิภาพการสื่อสาร PROFINET เป็นอุปกรณ์ PN IO |
|
| ฟังก์ชั่นสินค้า อุปกรณ์ PROFINET IO |
ใช่ |
| จำนวนข้อมูล |
|
|
● เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุตเป็นอุปกรณ์ PROFINET IO สูงสุด |
512 ไบต์ |
|
● เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุตเป็นอุปกรณ์ PROFINET IO สูงสุด |
512 ไบต์ |
|
● เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุตสำหรับแต่ละโมดูลย่อยเป็นอุปกรณ์ PROFINET IO |
240 ไบต์ |
|
● เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุตสำหรับแต่ละโมดูลย่อยเป็นอุปกรณ์ PROFINET IO |
240 ไบต์ |
|
● เป็นข้อมูลผู้ใช้สำหรับพื้นที่ที่สอดคล้องกันสำหรับแต่ละโมดูลย่อย |
240 ไบต์ |
| จำนวนโมดูลย่อยต่ออุปกรณ์ PROFINET IO |
32 |
| การควบคุมข้อมูลประสิทธิภาพทางไกล |
|
| รองรับโปรโตคอล |
|
|
● TCP/IP |
ใช่ |
| การจัดการฟังก์ชันผลิตภัณฑ์ การกำหนดค่า วิศวกรรม |
|
| ฟังก์ชั่นผลิตภัณฑ์รองรับ MIB |
ใช่ |
| รองรับโปรโตคอล |
|
|
● SNMP เวอร์ชัน 1 |
ใช่ |
|
● ดีซีพี |
ใช่ |
|
● แอลแอลดีพี |
ใช่ |
| ซอฟต์แวร์กำหนดค่า |
|
|
● จำเป็น |
ขั้นตอนที่ 7 V5.4 หรือสูงกว่า / ขั้นตอนที่ 7 Professional V11 (TIA Portal) หรือสูงกว่า |
