| Model |

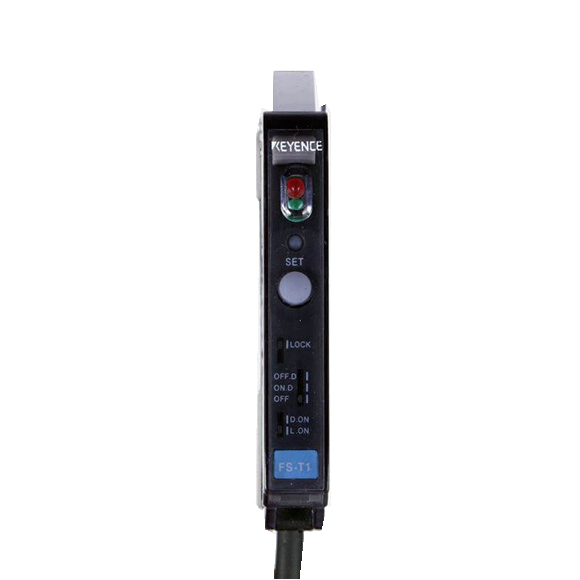

FS-T1P |
FS-T2P |
FS-M1P |
FS-M2P |
| Tip |
Ana birim |
1 satır genişleme ünitesi |
Ana birim |
1 satır genişleme ünitesi |
| Çıktı |
PNP |
| Işık kaynağı |
Kırmızı LED |
| Hassasiyet Ayarı/Mod Seçimi |
Düğme |
8 tur düzeltici (gösterge ile), ince/turbo (anahtar seçilebilir) |
| Yanıt Süresi |
250 µs |
250 µs (ince) /500 µs (turbo) |
| Çalışma modu |
Hafif/karanlık (anahtar seçilebilir) |
| Gösterge lambası |
Çıktı Göstergesi: Kırmızı LED, Kararlı Çalışma Göstergesi: Yeşil LED Kalibrasyon Göstergesi: Turuncu LED |
Çıktı: Kırmızı LED
kararlı çalışma: Yeşil LED |
| Zamanlayıcı işlevi |
Gezinme: 40 ms/OFF-OFFER: 40 ms/zamanlayıcı kapalı (anahtar seçilebilir) |
| Giriş |
Voltaj Olmayan Giriş (Kontak, Katı Hal) |
- |
| Kontrol çıkışı |
PNP Açık-Toplayıcı 100 Ma Max. (Maks. 40 Vdc.), Artık voltaj: 1 V maks. |
| Kararlılık çıkışı |
PNP Açık-Toplayıcı 50 Ma Max. (Maks. 40 Vdc.), Artık voltaj: 1 V maks.*1 |
| Koruma devresi |
Ters polarite koruması, aşırı akım koruması, dalgalanma emicisi |
| Birim genişletme |
16 adede kadar genişleme birimi bağlanabilir (toplam 17 birim).*2 |
| Karşılıklı parazit baskısı |
4 |
Güzel: 4, Turbo/Süper: 8 |
| Derecelendirme
Güç voltajı |
12 ila 24 VDC ± % 10, dalgalanma (PP) % 10 veya daha az |
12 ila 24 VDC ± % 10, dalgalanma (s) % 10 veya daha az*4 |
12 ila 24 VDC ± % 10, dalgalanma (PP) % 10 veya daha az |
12 ila 24 VDC ± % 10, dalgalanma (s) % 10 veya daha az*4 |
| Mevcut tüketim |
35 Ma veya daha az |
| Çevre direnci
Ortam ışığı |
Akkor lamba: 10.000 Lux Maks., Güneş Işığı: 20.000 Lux Maks. |
| Ortam sıcaklığı |
-10 ila +55 ° C 14 ila 131 ° F (donma yok)*3 |
| Göreceli nem |
% 35 ila 85 rh (yoğuşma yok) |
| Titreşim direnci |
10 ila 55 Hz, x, y ve z yönlerinin her birinde 10 ila genlik 1.5 mm 0.06 ″, 2 saat |
| Şok direnci |
X, y ve z yönlerinin her birinde 500 m/s2, 3 kez |
| Vaka malzemesi |
Polikarbonat |
| Ağırlık |
Yaklaşık. 75 g |
Yaklaşık. 40 g |
Yaklaşık. 75 g |
Yaklaşık. 40 g |
