| Fonksiyonel Özellikler |

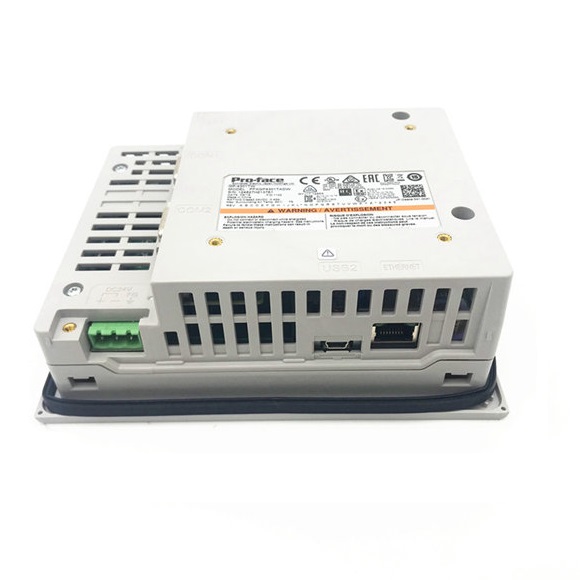

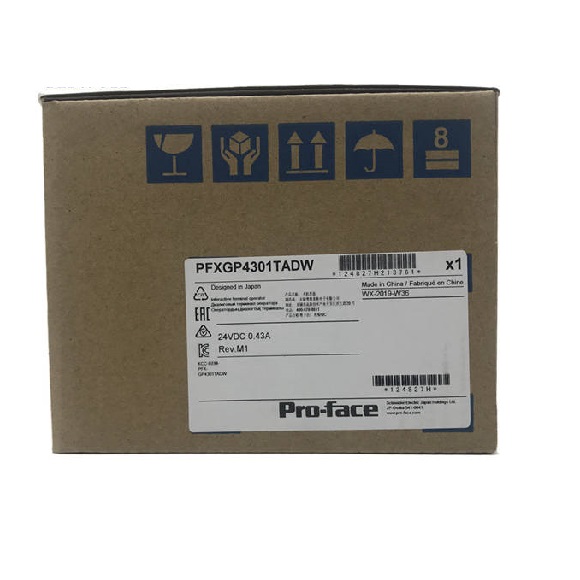

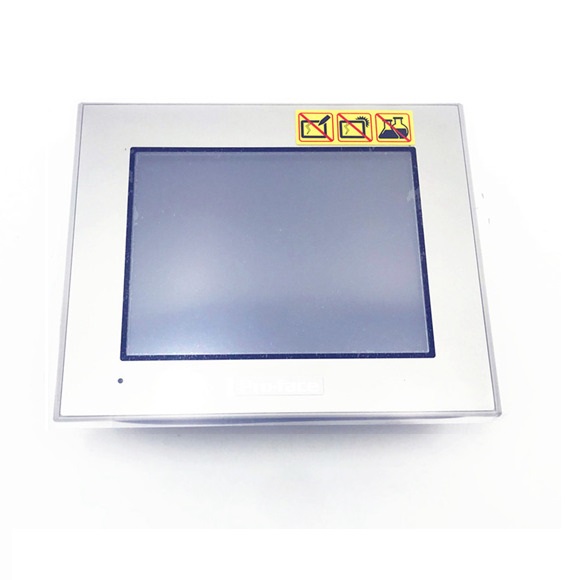

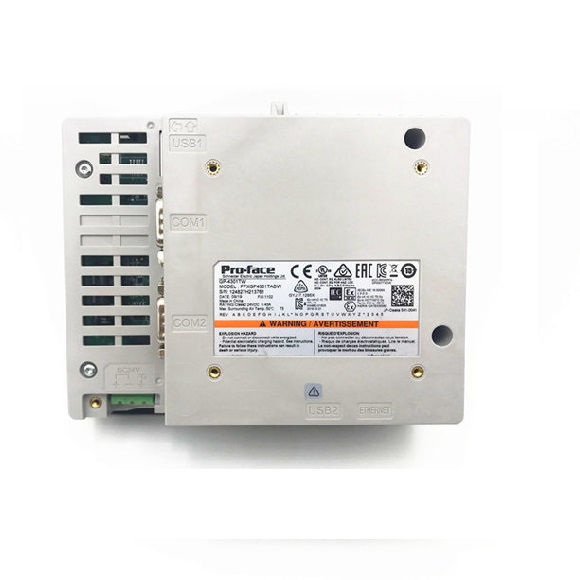

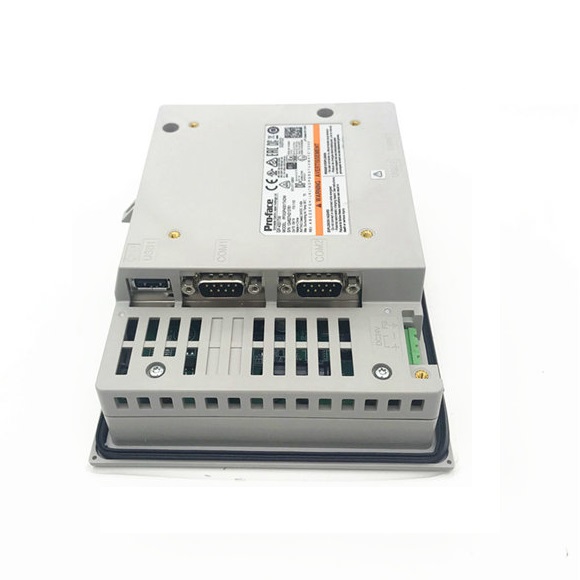

Proface Dokunmatik ekran HMI PFXGP4301TAD |
|
|
| Ekran Tipi |
Proface Dokunmatik ekran HMI PFXGP4301TAD |
|
|
| Ekran Boyutu |
5,7″ TFT Renkli LCD |
|
|
| Çözünürlük |
320 x 240 piksel (QVGA) |
|
|
| Etkili Görüntüleme Alanı |
G115,2 x Y86,4 mm [G4,54 x Y3,40 inç] |
|
|
| Ekran Renkleri |
65.536 Renk (Yanıp sönme yok)/16.384 Renk (Yanıp sönme) |
|
|
| Arka ışık |
Beyaz LED (Kullanıcı tarafından değiştirilemeyen parçalar. Değiştirme gerektiğinde yerel distribütörünüzle iletişime geçin. |
|
|
| Parlaklık Kontrolü |
16 Seviye (Dokunmatik panel veya yazılımla ayarlanır) |
|
|
| Arka Işık Hizmet Ömrü |
50.000 saat. veya daha fazla (arka ışık parlaklığı %50'ye düşmeden önce 25°C'de [77 °F] sürekli çalışma) |
|
|
| Dil Yazı Tipleri |
Japonca: 6.962 (JIS Standartları 1 ve 2) (607 kanji olmayan karakter dahil) ANK: 158 (Korece yazı tipleri, Basitleştirilmiş Çince ve Geleneksel Çince yazı tipleri indirilebilir.) |
|
|
| Karakter Boyutları |
Standart yazı tipi: 8 x 8, 8 x 16, 16 x 16 ve 32 x 32 piksel yazı tipleri, Kontur yazı tipi: 6 ila 127 piksel yazı tipleri, Görüntü yazı tipi: 8 ila 72 piksel yazı tipleri |
|
|
| Yazı Tipi Boyutları *1 |
Standart yazı tipi: Genişlik 8 kata kadar genişletilebilir. Yükseklik 8 kata kadar genişletilebilir. |
|
|
| Metin 8 x 8 nokta |
40 karakter. x 30 satır |
|
|
| Metin 8 x 16 nokta |
40 karakter. x 15 satır |
|
|
| Metin 16 x 16 nokta |
20 karakter. x 15 satır |
|
|
| Metin 32 x 32 nokta |
10 karakter. x 7 satır |
|
|
| Uygulama Belleği |
FLASH EPROM 16 MB (mantıksal program alanı dahil) |
|
|
| Lojik Program Alanı *2 |
FLASH EPROM 132 KB (15.000 adıma eşdeğer) |
|
|
| Yazı Tipi Alanı |
FLASH EPROM 8 MB (Yedek bellek için değiştirilebilir Lityum pil) |
|
|
| Veri Yedekleme |
SRAM 320 KB (Yedek bellek için değiştirilebilir Lityum pil) |
|
|
| Değişken Alan |
SRAM 64 KB (Yedek bellek için değiştirilebilir Lityum pil) |
|
|
| Saat Doğruluğu *3 |
±65 sn/ay (oda sıcaklığında ve güç KAPALI iken sapma) |
|
|
| Dokunmatik Panel Tipi |
Dirençli Film (analog) |
|
|
| Dokunmatik Panel Çözünürlüğü |
1.024x1.024 |
|
|
| Dokunmatik Panel Hizmet Ömrü |
1.000.000 kez veya daha fazla |
|
|
| Arayüz
Seri (COM1) |
RS-232C Asenkron İletim Veri Uzunluğu: 7 veya 8 bit, Parite: yok, Tek veya Çift, Durdurma Biti: 1 veya 2 bit, Veri İletim Hızı: 2.400 bps ila 115,2 kbps, Konektör: D-Sub9 (fiş) |
|
|
| Seri (COM2) |
RS-422/485 Asenkron İletim Veri Uzunluğu: 7 veya 8 bit Eşlik: yok, Çift veya Tek Durdurma Biti: 1 veya 2 bit Veri İletim Hızı: 2.400 bps ila 115,2 kbps, 187,5kbps (MPI) Konektör: D-Sub9 (fiş) |
|
|
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX Konektör: Modüler jak (RJ-
45) x 1 |
|
|
| USB (A Tipi) |
USB2.0 (TYPE-A) x 1'e uygundur, Güç Kaynağı Gerilimi: DC 5 V ±%5, Çıkış Akımı: 500 mA veya daha az, İletişim Mesafesi: 5 m veya daha az |
|
|
| USB (Tip mini-B) |
USB2.0 (mini-B) x 1 ile uyumludur İletişim Mesafesi: 5 m veya daha az |
|
|
| SD Kart |
SD Kart Yuvası x 1 |
|
|
