| Специфікація |

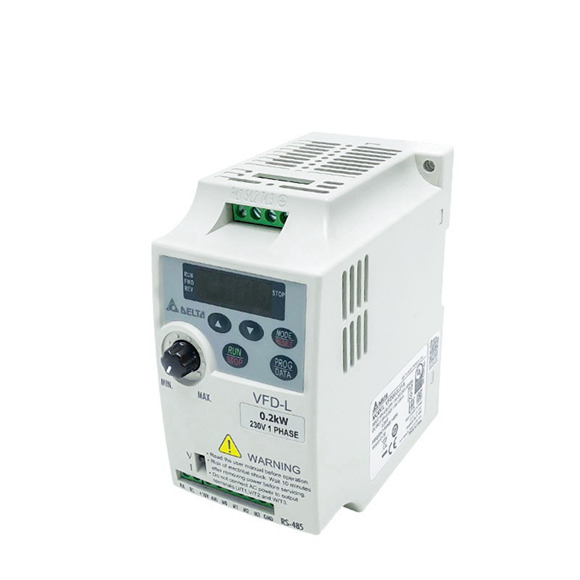

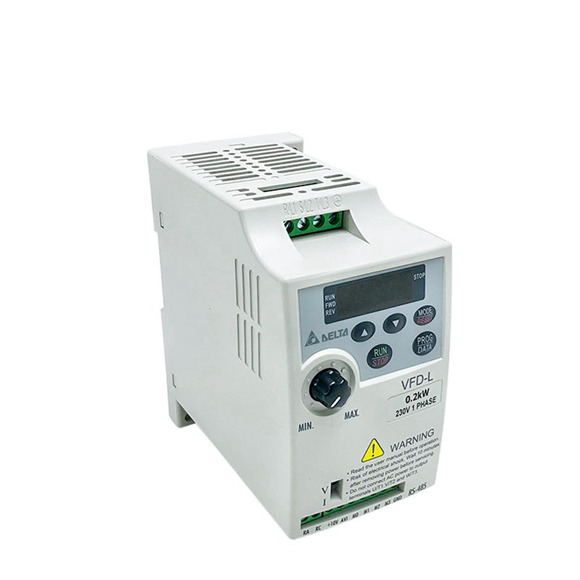

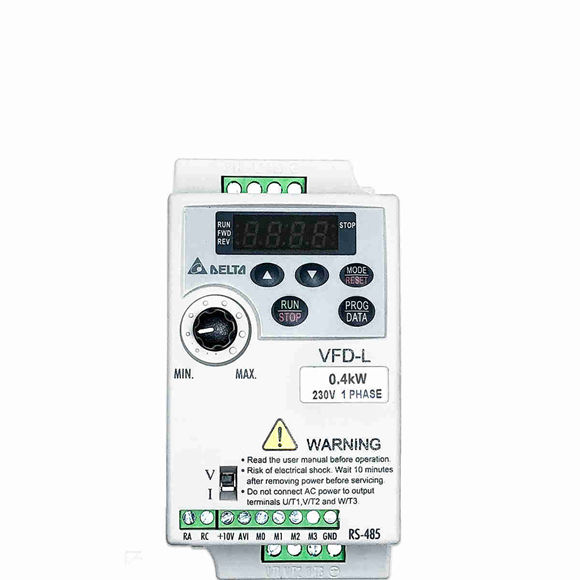

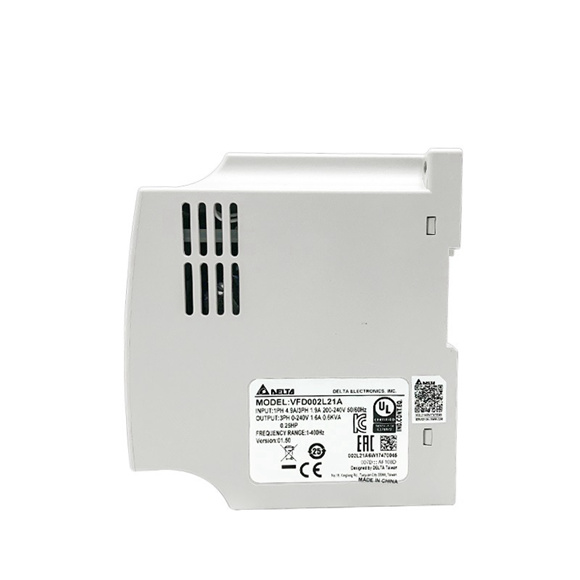

Дельта інвертори серії VFD-L |
Дельта інвертори серії VFD-L |
| Клас напруги |
115 В |
230В |
| Номер моделі VFD- LA/B |
|
004 |
002 |
004 |
007 |
015 |
| Застосовна потужність двигуна (кВт) |
|
0.4 |
0.2 |
0.4 |
0.7 |
1.5 |
| Номінальна вихідна потужність (КВА) |
0.6 |
1.0 |
0.6 |
1.0 |
1.6 |
2.7 |
| Номінальний вихідний струм (A) |
1.6 |
2.5 |
1.6 |
2.5 |
4.2 |
7.0 |
| Макс. Вихідна напруга (В) |
3-фазне відповідає подвійній вхідній напрузі |
Трифазне відповідає вхідній напрузі |
| Номінальна частота (Гц) |
1,0~400 Гц |
| Номінальний вхідний струм (A) |
6 |
9 |
4,9/1,9 |
6,5/2,7 |
9,7/5,1 |
*/9 |
| Допуск вхідної напруги |
Однофазний 90~132В 50/60Гц |
Один / 3-фазний 180~264 В 50/60 Гц |
3-фазний 180~264V50/60Hz |
| Толерантність до частоти |
± 5% |
| Система контролю |
SVPWM (синусоїдальна широтно-імпульсна модуляція, переносна частота 3 кГц ~ 10 кГц) |
| Роздільна здатність вихідної частоти |
0,1 Гц |
| Крутні характеристики |
Включно з автоматичним крутним моментом, автоматичною компенсацією ковзання, пусковий момент може становити 150% при 5 Гц |
| Витривалість до перевантажень |
150% номінального струму протягом 1 хвилини |
| Час розгону/гальмування |
0,1~600 сек. (можна встановити індивідуально) |
| Шаблон V/F |
Шаблон V/F регулюється |
| Рівень запобігання зриву |
20~200%, налаштування номінального струму |
| Налаштування частоти
Зовнішній сигнал клавіатури |
Налаштування за допомогою кнопок ▲▼ або VR
Потенціометр - 5 кВт/0,5 Вт, DC 0 ~ +10 В (вхідний опір 47 кВт), 4 ~ 20 мА (вихідний опір 250 Вт), багатофункціональні входи від 1 до 3 (3 кроки, JOG, команда ВГОРУ/ВНИЗ), налаштування зв'язку |
| Налаштування операції
Клавіатура |
Налаштування клавішами RUN//STOP |
| Сигнал
Зовнішній сигнал |
M0, M1, M2, M3 можна комбінувати, щоб запропонувати різні режими роботи, порт зв'язку RS-485 |
| Багатофункціональний вхідний сигнал |
Багатоступінчастий вибір від 0 до 3, Jog, блокування прискорення/гальмування, перемикач першого/другого прискорення/гальмування, лічильник, робота ПЛК, вибір зовнішнього базового блоку (NC, NO) |
| Багатофункціональний вихідний сигнал |
Робочий привод змінного струму, досягнута частота, ненульова швидкість, базовий блок, індикація несправності, індикація локального/дистанційного керування, індикація роботи ПЛК. |
| Інша функція |
AVR, S-крива, запобігання зупинці через перенапругу, гальмування постійним струмом, записи про несправності, регульована частота передачі, налаштування початкової частоти гальмування постійним струмом, запобігання зупинці через перенапругу, перезапуск із короткочасною втратою живлення, блокування зворотного ходу, обмеження частоти, блокування/скидання параметрів |
| захист |
Перенапруга, перенапруга, низька напруга, перевантаження, електронне перегрівання, перегрів, самоперевірка |
| інше |
Включно з фільтром EMI |
| Охолодження |
Примусове повітряне охолодження |
| Місце установки |
Висота 1000 м або нижче, уникайте агресивних газів, рідини та пилу |
| Температура навколишнього середовища |
-10℃-40℃ (без конденсації та без замерзання) |
| Температура зберігання |
-20℃ до 60℃ |
| Навколишнє вологість |
Нижче 90% відносної вологості (без конденсації) |
| Вібрація |
9,80665 м/с2 (1G) менше ніж 20 Гц, 5,88 м/с2 (0,6 гат) від 20 до 50 Гц |
