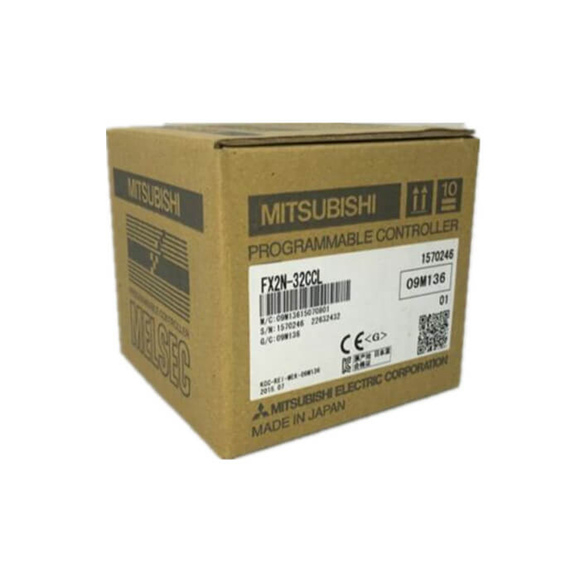

| Модуль ПЛК Mitsubishi |
Специфікація FX2N і ПЛК FX2NC |
Зауваження |
| Метод контролю роботи |
Циклічна робота за збереженою програмою |
|
| Спосіб керування введенням/виведенням |
Метод пакетної обробки (коли виконується інструкція END) |
Доступна інструкція по оновленню введення/виведення |
| Час обробки операції |
Основні інструкції: 0,08 мс. Прикладні інструкції: від 1,52 до кількох 100 мс |
|
| Мова програмування |
Естафета символічна мова + драбинка |
Step ladder можна використовувати для створення програми в стилі SFC |
| Ємність програми |
8000 вбудованих сходинок |
Можливість розширення до 16000 кроків за допомогою додаткової касети пам'яті |
| Кількість інструкцій |
Основні інструкції щодо послідовності: 20 Інструкції для сходів: 2 Застосовувані інструкції: 125 |
Доступно максимум 125 застосованих інструкцій |
| Конфігурація введення/виведення |
Максимальна кількість точок конфігурації апаратного вводу/виводу 255, залежно від вибору користувача (максимальна кількість входів, що адресуються програмним забезпеченням, 255, виходів 255) |
|
| Допоміжне реле (котушки M)
Допоміжне реле (котушки M) Загальний |
3072 бали |
M0 до M3071 |
| Допоміжне реле (котушки M)
Засув |
2572 бали (підмножина) |
M500 до M3071 |
| Допоміжне реле (котушки M)
Особливий |
256 балів |
Від діапазону M8000 до M8255 |
| Реле стану (котушки S)
Загальний |
1000 балів |
S0 до S999 |
| Реле стану (котушки S) із замиканням |
500 балів (підмножина) |
S500 до S999 |
| Реле стану (котушки S) Початкове |
10 балів (підмножина) |
S0 до S9 |
| Реле стану (котушки S) Оповіщувач |
100 балів |
S900 до S999 |
| Таймери (T) 100 мс |
Діапазон: від 0 до 3276,7 с200 балів |
T0 до T199 |
| Таймери (T) 10 мс |
Діапазон: від 0 до 327,67 сек. 46 балів |
T200 до T245 |
| Таймери (T) 1 мс зберігають |
Діапазон: від 0 до 32,767 сек.4 точки |
T246 до T249 |
| Таймери (T) зберігають 100 мс |
Діапазон: від 0 до 3276,7 сек6 балів |
T250 до T255 |
| Лічильники (C) Загальні 16 біт |
Діапазон: від 1 до 32 767 одиниць 200 балів |
Тип від C0 до C199: 16-бітний лічильник |
| Лічильники (C)
Загальна 16 біт Зафіксовано 16 біт |
100 балів (підмножина) |
Від C100 до C199Тип: 16-розрядний лічильник |
| Лічильники (C) Загальні 16 біт
Загальна 32 біт |
Діапазон: від -2,147,483,648 до 2,147,483,64735 балів |
Від C200 до C234Type: 32-розрядний лічильник вгору/вниз |
| Лічильники (C) Загальні 16 біт
Заблокований 32 біт |
15 балів (підмножина) |
Тип від C219 до C234: 16-бітний лічильник вгору/вниз |
