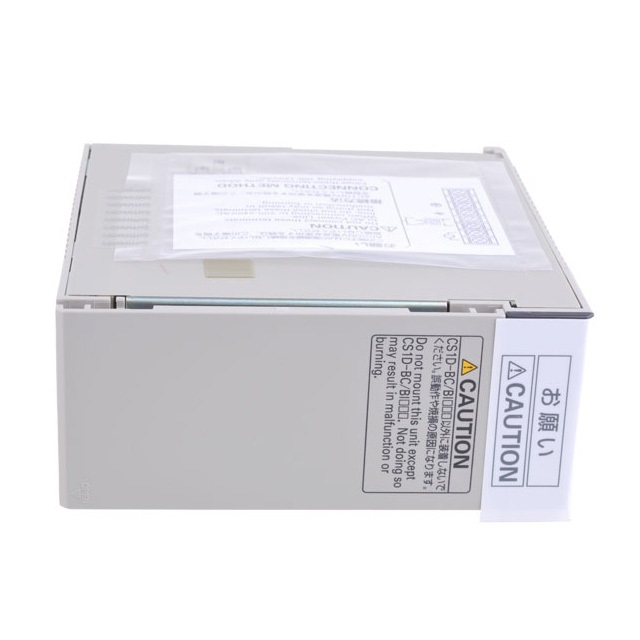

Omron PLC CS1 Series CPU Backplane CS1W-BC022 CS1W-BC032 CS1W-BC052
Ми можемо постачати частини автоматизації Omron, такі як Omron PLC, Omron Servo Motor, Omron HMI, Omron VFD і Omron Relay і Omron Sensor тощо.
У Coberry ми можемо надати вам нову заводську продукцію, на яку поширюється гарантія оригінального виробника.
Купівля вживаних запчастин може значно заощадити порівняно з новими
Купівля відремонтованого може запропонувати велику економію порівняно з абсолютно новим
| Пункт живлення Блок | Технічні характеристики | ||
| CS1D-PA207R | CS1D-PD024 | CS1D-PD025 | |
| Напруга живлення | 100–120 В змінного струму/200–240 В, 50/60 Гц | 24 В постійного струму | |
| Діапазон робочої напруги | 85–132 В змінного струму/170–264 В | від 19,2 до 28,8 В постійного струму | |
| Споживана потужність | 150 ВА макс. | 40 Вт макс. | 60 Вт макс. |
| Пусковий струм | від 100 до 120 В змінного струму: 30 A макс. від 200 до 240 В змінного струму: 40 А макс. |
30 A макс. | |
| Вихідна потужність джерела живлення | 5 В постійного струму, 7 A (включаючи джерело живлення центрального процесора) 26 В постійного струму, 1,3 A Всього: 35 Вт |
5 В постійного струму, 4,3 А (включаючи джерело живлення ЦП) 26 В постійного струму, 0,56 А Всього: 28 Вт |
5 В постійного струму, 5,3 А (включаючи джерело живлення ЦП) 26 В постійного струму, 1,3 А Всього: 40 Вт |
| Вихідна клема джерела живлення | Не передбачено. | ||
| Вихід RUN *1 | Конфігурація контактів: SPST-NO Ємність комутатора: 240 В змінного струму, 2 A (резистивне навантаження) 120 В змінного струму, 0,5 A (індукційне навантаження) 24 В постійного струму, 2 A (резистивне навантаження) 24 В постійного струму, 2 А (індукційне навантаження) |
Не передбачено. | |
| Опір ізоляції | 20 МОм мін. (при 500 В постійного струму) між зовнішніми клемами змінного струму та GR *2 | 20 МОм мін. (при 500 В постійного струму) між зовнішніми клемами постійного струму та GR *2 | |
| Діелектрична міцність | Між зовнішніми клемами AC і GR *2: 2300 В змінного струму 50/60 Гц протягом 1 хв. Струм витоку: 10 мА макс. Між зовнішніми клемами DC і GR *2: 1000 В змінного струму 50/60 Гц протягом 1 хв. Струм витоку: 10 мА макс. |
Між зовнішніми клемами DC і GR *2: 1000 В змінного струму 50/60 Гц протягом 1 хв. Струм витоку: 10 мА макс. |
|
| Перешкодозахищеність | 2 кВ на лінії живлення (відповідає IEC61000-4-4) | ||
| Стійкість до вібрації | 10–57 Гц, амплітуда 0,075 мм, 57–150 Гц, прискорення: 9,8 м/с2 у напрямках X, Y та Z протягом 80 хвилин (коефіцієнт часу: 8 хвилин ´ коефіцієнт коефіцієнта 10 = загальний час 80 хвилин) (При встановленні на доріжці DIN: від 2 до 55 Гц, прискорення 2,9 м/с2 у напрямках X, Y та Z протягом 20 хвилин) (відповідає IEC60068-2-6) |
||
| Ударостійкість | 147 м/с2 3 рази кожен у напрямках X, Y та Z (відповідає IEC60068-2-27) | ||
| Робоча температура навколишнього середовища | від 0 до 55°C | ||
| Робоча вологість навколишнього середовища | Від 10% до 90% (без конденсації) | ||
| атмосфера | Відсутність корозійних газів | ||
| Температура навколишнього середовища для зберігання | від -20 до 75°C (без акумулятора) | ||
| Заземлення | Менше 100 Ом | ||
| Корпус | Монтується в панель. | ||
| вага | Кожна стійка: 6 кг макс. | ||
| Розміри CPU Rack (мм) | CS1D-BC052 (5 слотів, дуплексна система ЦП) і CS1D-BI082S (8 слотів, система з одним ЦП): 505 ´ 132 ´ 123 мм (Ш ´ В ´ Г) *2 | ||
