| قسم |

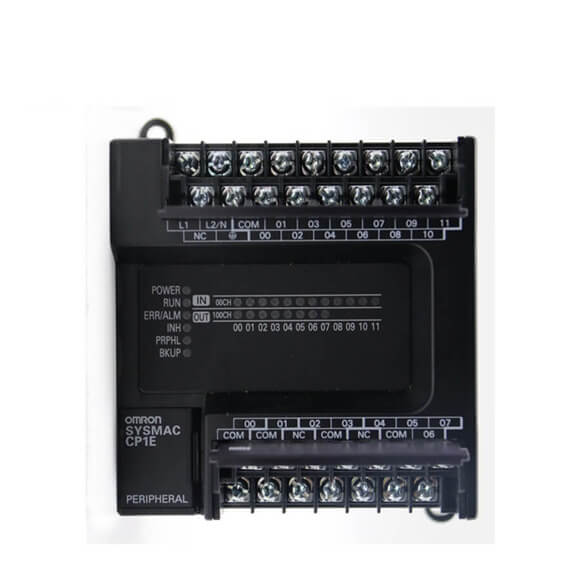

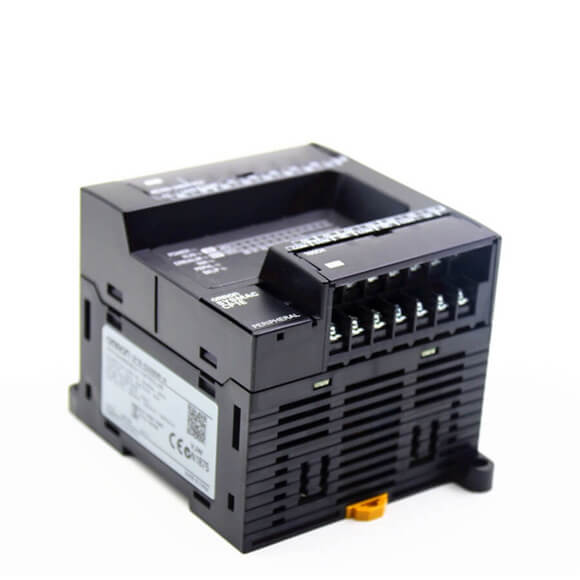

AC بجلی کی فراہمی کے ماڈل |
ڈی سی بجلی کی فراہمی کے ماڈل |
| ماڈل |
cp1e- @ s @ d @ -a cp1e- @ d @ -a |
cp1e- @ s @ d @ -d cp1e- @ d @ -d |
| دیوار |
ایک پینل میں سوار |
|
طول و عرض (H × D × W) |
e/n/ na -type
10 I/O پوائنٹس (CP1E-E10D @ - @ ) کے ساتھ سی پی یو یونٹ: 90 ملی میٹر *1 × 85 ملی میٹر *2 × 66 ملی میٹر 14 یا 20 I/O پوائنٹس کے ساتھ سی پی یو یونٹ (cp1e- @ 14D- @ @ /@ 20D- @ ): 90 ملی میٹر *1 × 85 ملی میٹر *2 × 86 ملی میٹر سی پی یو یونٹ 30 I/O پوائنٹس (cp1e- کے ساتھ @ 30D@ - @ ) : 90 ملی میٹر *1 × 85 ملی میٹر *2 × 130 ملی میٹر 40 I/O پوائنٹس (CP1E- @ 40D@ - @ ) کے ساتھ سی پی یو یونٹ: 90 ملی میٹر *1 × 85 ملی میٹر *2 × 150 ملی میٹر سی پی یو یونٹ 60 I/O پوائنٹس (CP1E-N60D @ - @ ) کے ساتھ: 90 ملی میٹر *1 × 85 ملی میٹر *2 × 195 ملی میٹر 20 I/O پوائنٹس اور بلٹ ان ینالاگ (CP1E-NA20D @ - @ ) کے ساتھ سی پی یو یونٹ: 90 ملی میٹر *1 × 85 ملی میٹر *2 × 130 ملی میٹر E/ N/ S (1)-ٹائپ 14 یا 20 I/O پوائنٹس کے ساتھ CPU یونٹ (cp1e- @ 14SD @ - @ /@ 20SD - @ @ ): 90 ملی میٹر *1 × 79 ملی میٹر *2 × 86 ملی میٹر سی پی یو یونٹ 30 I/O پوائنٹس (cp1e- 30s (1) d @ - @ ): 90mm *1 × 79 ملی میٹر *2 × 130) 40 I/O پوائنٹس (CP1E- @ 40S (1) D @ - @ ) کے ساتھ سی پی یو یونٹ: 90 ملی میٹر *1 × 79 ملی میٹر *2 × 150 ملی میٹر سی پی یو یونٹ 60 I/O پوائنٹس (CP1E- @ 60s (1) D @ ) : 90mm *1 × 79mm *2 × 195 ملی میٹر |
|
وزن |
10 I/O پوائنٹس کے ساتھ CPU یونٹ (CP1E-E10D @ - @ ): 300 گرام زیادہ سے زیادہ۔ 14 I/O پوائنٹس (CP1E- @ 14 (s) d @ - @ ) کے ساتھ سی پی یو یونٹ: 360 گرام زیادہ سے زیادہ۔ 20 I/O پوائنٹس (CP1E- @ 20 (s) D @ - @ ) کے ساتھ سی پی یو یونٹ: 370 گرام زیادہ سے زیادہ۔
30 I/O پوائنٹس کے ساتھ CPU یونٹ (CP1E- @ 30 (S @) D @ - @ ): 600 گرام زیادہ سے زیادہ۔ 40 I/O پوائنٹس کے ساتھ CPU یونٹ (CP1E- @ 40 (S @) D @ - @ ): 660 گرام زیادہ سے زیادہ۔ 60 I/O پوائنٹس کے ساتھ CPU یونٹ (CP1E- @ 60 (S @) D @ - @ ): 850 گرام زیادہ سے زیادہ۔ 20 I/O پوائنٹس اور بلٹ ان ینالاگ (CP1E-NA20D @ - @ ) کے ساتھ سی پی یو یونٹ: 680 گرام زیادہ سے زیادہ۔ |
| سپلائی وولٹیج |
100 سے 240 VAC 50/60 ہرٹج |
24 وی ڈی سی |
| آپریٹنگ وولٹیج کی حد |
85 سے 264 ویک |
20.4 سے 26.4 وی ڈی سی |
|
بجلی کی کھپت |
15 VA/100 VAC زیادہ سے زیادہ۔
25 VA/240 VAC میکس۔ . |
9 ڈبلیو میکس۔ (CP1E -E10D @ -D)
13 ڈبلیو میکس۔ (cp1e -n14d @ -d/n20d @ -d) |
|
50 VA/100 VAC زیادہ سے زیادہ۔
70 VA/240 VAC زیادہ سے زیادہ۔ . |
20 ڈبلیو میکس۔
. |
|
inrush موجودہ |
120 VAC ، 8 ایم ایس زیادہ سے زیادہ کے لئے 20 اے۔ کمرے کے درجہ حرارت پر سردی شروع کرنے کے لئے
240 VAC ، 8 ایم ایس زیادہ سے زیادہ کے لئے 40 اے۔ کمرے کے درجہ حرارت پر سردی شروع کرنے کے لئے |
24 وی ڈی سی ، 30 ایم ایس 20 ایم ایس زیادہ سے زیادہ۔ کمرے کے درجہ حرارت پر سردی شروع کرنے کے لئے |
|
بیرونی بجلی کی فراہمی *3 |
فراہم نہیں کیا گیا.
. .30D40D60D @ 30SDR-A/ @ 40SDR-A/ @ 60SDR-A) |
فراہم نہیں کیا گیا |
| موصلیت کے خلاف مزاحمت |
20 MΩ منٹ۔ (500 VDC پر) بیرونی AC ٹرمینلز اور GR ٹرمینلز کے درمیان |
سوائے ڈی سی پرائمری کرنٹ اور ڈی سی سیکنڈری کرنٹ کے درمیان |
| dieilercric طاقت |
AC بیرونی اور GR ٹرمینلز کے درمیان 1 منٹ کے لئے 2،300 VAC 50/60Hz موجودہ: 5 ایم اے میکس۔ |
سوائے ڈی سی پرائمری کرنٹ اور ڈی سی سیکنڈری کرنٹ کے درمیان |
| محیط آپریٹنگ درجہ حرارت |
0 سے 55 ° C |
| محیط نمی |
10 ٪ سے 90 ٪ |
| ماحول |
کوئی سنکنرن گیس نہیں ہے۔ |
| محیطی ذخیرہ کرنے کا درجہ حرارت |
-20 سے 75 ° C (بیٹری کو چھوڑ کر) |
| اونچائی |
2،000 میٹر زیادہ سے زیادہ۔ |
| آلودگی کی ڈگری |
2 یا اس سے کم: IEC 61010-2-201 سے ملتا ہے۔ |
| شور مزاحمت |
بجلی کی فراہمی کی لائن پر 2 کے وی (IEC61000-4-4 کے مطابق ہے۔) |
| اوور وولٹیج زمرہ |
زمرہ II: IEC 61010-2-201 سے ملتا ہے۔ |
| EMC استثنیٰ کی سطح |
زون بی |
| کمپن مزاحمت |
JIS 60068-2-6 کے مطابق ہے۔
5 سے 8.4 ہرٹج کے ساتھ 3.5 ملی میٹر طول و عرض ، 8.4 سے 150 ہرٹج ایکس ، وائی ، اور زیڈ سمت میں 100 منٹ کے لئے 9.8 میٹر/ایس 2 کا ایکسلریشن (10 منٹ میں 10 منٹ = 100 منٹ کل) |
| جھٹکا مزاحمت |
JIS 60068-2-27 کے مطابق ہے۔
147 ایم/ایس 2 ، 3 بار ایکس ، وائی ، اور زیڈ سمت میں |
| ٹرمینل بلاک |
فکسڈ (ہٹنے والا نہیں) |
| ٹرمینل سکرو سائز |
ایم 3 |
| قابل اطلاق معیارات |
ای سی ہدایت کے مطابق |
| گراؤنڈنگ کا طریقہ |
زمین 100 ω یا اس سے کم تک۔ |
