آرٹیکل نمبر |

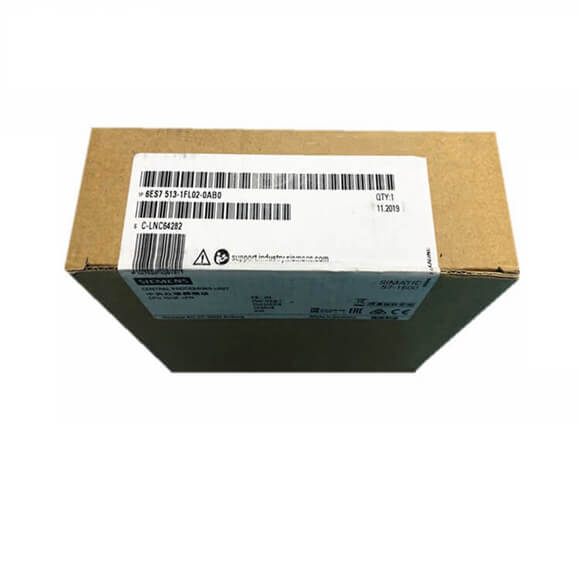

6ES7513-1FL02-0AB0 |
|
CPU 1513F-1 PN ، 450KB PROG. ، 1،5MB ڈیٹا |
عام معلومات |
|
مصنوعات کی قسم کا عہدہ |
CPU 1513F-1 pn |
HW فنکشنل حیثیت |
FS03 |
فرم ویئر ورژن |
v2.8 |
مصنوعات کی تقریب |
|
& I & M ڈیٹا |
ہاں ؛ I & M0 سے I & M3 |
● isochronous وضع |
ہاں ؛ 500 µs کے کم سے کم OB 6x سائیکل کے ساتھ |
انجینئرنگ کے ساتھ |
|
Step مرحلہ 7 TIA پورٹل ترتیب/ورژن سے مربوط |
V16 (FW V2.8) / V15 (FW V2.5) یا اس سے زیادہ ؛ پرانے TIA پورٹل ورژن کے ساتھ 6ES7513-1FL01-0AB0 کے طور پر تشکیل دیا جاسکتا ہے |
کنفیگریشن کنٹرول |
|
ڈیٹاسیٹ کے ذریعے |
ہاں |
ڈسپلے |
|
اسکرین اخترن [سی ایم] |
3.45 سینٹی میٹر |
کنٹرول عناصر |
|
چابیاں کی تعداد |
8 |
موڈ بٹن |
2 |
سپلائی وولٹیج |
|
سپلائی وولٹیج کی قسم |
24 وی ڈی سی |
جائز حد ، نچلی حد (DC) |
19.2 وی |
جائز حد ، اوپری حد (ڈی سی) |
28.8 وی |
ریورس پولریٹی پروٹیکشن |
ہاں |
مینز بفرنگ |
|
eners مینز/وولٹیج کی ناکامی کا ذخیرہ شدہ توانائی کا وقت |
5 ایم ایس |
rate دہرائیں شرح ، منٹ۔ |
1/s |
ان پٹ کرنٹ |
|
موجودہ کھپت (درجہ بندی کی قیمت) |
0.7 a |
موجودہ کھپت ، زیادہ سے زیادہ۔ |
0.95 a |
inrush موجودہ ، زیادہ سے زیادہ. |
1.9 a ؛ درجہ بندی کی قیمت |
i²t |
0.02 a² · s |
طاقت |
|
بیک پلین بس میں طاقت سے دوچار ہے |
10 ڈبلیو |
بیک پلین بس سے بجلی کی کھپت (متوازن) |
5.5 ڈبلیو |
بجلی کا نقصان |
|
بجلی کا نقصان ، ٹائپ۔ |
5.7 ڈبلیو |
یادداشت |
|
سمیٹک میموری کارڈ کے لئے سلاٹوں کی تعداد |
1 |
سمیٹک میموری کارڈ کی ضرورت ہے |
ہاں |
کام کی یادداشت |
|
● مربوط (پروگرام کے لئے) |
450 KBYTE |
● مربوط (ڈیٹا کے لئے) |
1.5 ایم بائٹ |
میموری لوڈ کریں |
|
● پلگ ان (سمیٹک میموری کارڈ) ، زیادہ سے زیادہ۔ |
32 جی بائٹ |
بیک اپ |
|
● بحالی سے پاک |
ہاں |
سی پی یو پروسیسنگ اوقات |
|
بٹ آپریشنز کے لئے ، ٹائپ۔ |
40 این ایس |
ورڈ آپریشنز کے لئے ، ٹائپ۔ |
48 این ایس |
مقررہ نقطہ ریاضی کے لئے ، ٹائپ۔ |
64 این ایس |
فلوٹنگ پوائنٹ ریاضی کے لئے ، ٹائپ۔ |
256 این ایس |
سی پی یو بلاکس |
|
عناصر کی تعداد (کل) |
2 000 ؛ بلاکس (OB ، FB ، FC ، DB) اور UDTs |
ڈی بی |
|
● نمبر کی حد |
1… 60 999 ؛ ذیلی تقسیم شدہ: نمبر کی حد جو صارف کے ذریعہ استعمال ہوسکتی ہے: 1… 59 999 ، اور ایس ایف سی 86: 60 000 کے ذریعے بنائے گئے ڈی بی ایس کی تعداد کی حد… 60 999 |
● سائز ، زیادہ سے زیادہ۔ |
1.5 ایم بائٹ ؛ مطلق خطاب کے ساتھ ڈی بی ایس کے لئے ، زیادہ سے زیادہ۔ سائز 64 KB ہے |
