| Element |
Texnik xususiyatlari |

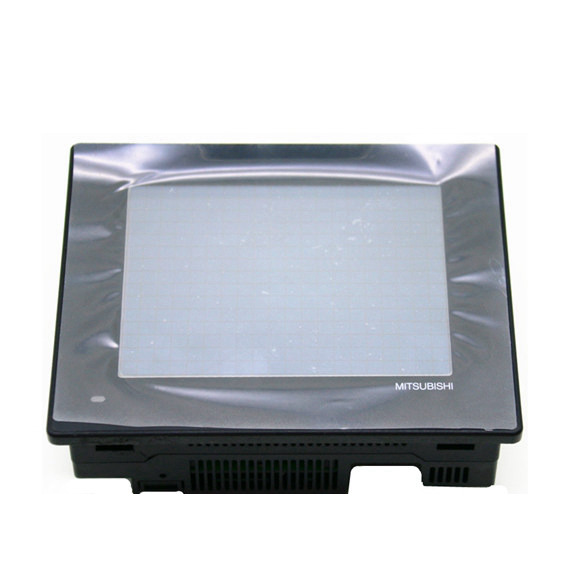

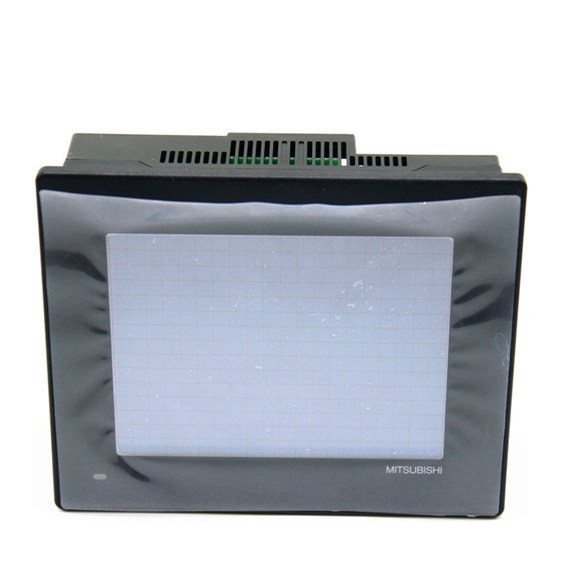

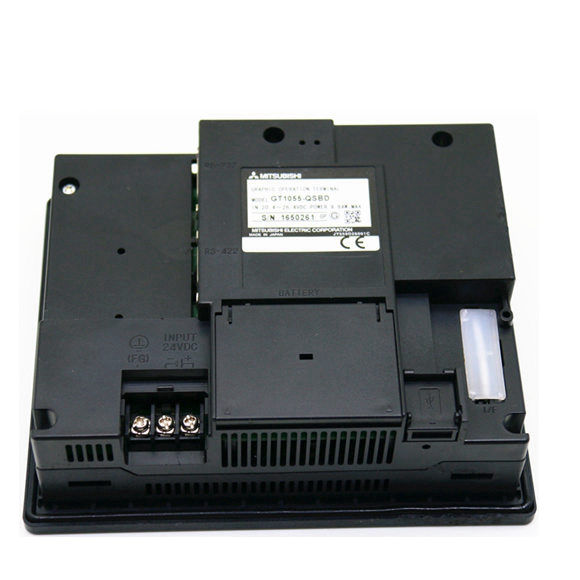

| Mitsubishi HMI Sensorli ekran |
GT1055-QSBD |
GT1050-QBBD |
| Ko'rsatish bo'limi*1
Turi |
STN rangli suyuq kristall |
STN monoxrom (oq/ko'k) suyuq kristalli |
| Ekran o'lchami |
5,7 dyuym |
| Rezolyutsiya |
320 240 nuqta (gorizontal format) |
| Displey o'lchami |
W115(4,53) H86(3,39) [mm](dyuym) (gorizontal format) |
| Ko'rsatish belgisi |
16 nuqtali standart shrift: 40 belgi 15 qator (gorizontal format) 12 nuqtali standart shrift: 53 belgi 20 qator (gorizontal format) |
| Displey rangi |
256 rang |
Monoxrom (oq / ko'k), 16 tarozi |
|
Ko'rsatish burchagi |
Chap/O'ng: 55 daraja, Yuqori: 65 daraja, Pastki: 70 daraja (gorizontal format) (Uskuna versiyasi K yoki undan oldingi)
Chap/O'ng: 50 daraja, Yuqori: 50 daraja, Pastki: 70 daraja (gorizontal format) (Uskuna versiyasi L yoki undan keyingi) |
Chap/O'ng: 45 daraja, Yuqori: 20 daraja, Pastki: 40 daraja (gorizontal format) |
|
Kontrastni sozlash |
16 darajali sozlash |
| Faqat LCD displeyning intensivligi |
380 [cd/m2] |
260 [cd/m2] |
| Hayot |
Taxminan 50 000 soat. (25 ish haroratida displey intensivligi 1/5 ga teng bo'lish vaqti) |
| Orqa yorug'lik |
Sovuq katodli lyuminestsent trubkasi (foydalanuvchi tomonidan almashtirib bo'lmaydigan) orqa yorug'likni o'chirishni aniqlash funktsiyasi kiritilgan. Orqa yorug'likni o'chirish/ekranni tejash vaqtini sozlash mumkin. |
|
Hayot*2 |
Taxminan 75 000 soat yoki undan ko'proq (displey intensivligi vaqti 25 ish muhit haroratida 50% ga etadi) |
Taxminan 54 000 soat yoki undan ko'proq (displey intensivligi vaqti 25 ish muhit haroratida 50% ga etadi) |
| Sensorli panel
Sensorli tugmalar soni |
Maksimal 50 ta tugma/ekran (Matrix rezistiv plyonkali sensorli panel) |
| Kalit o'lchami |
Minimal 16 |
16 nuqta (har bir kalit uchun) |
|
|
Bir vaqtning o'zida tegilgan nuqtalar soni |
Maksimal 2 ball |
| Hayot |
1 million marta yoki undan ko'p (ish kuchi 0,98N maks.) |
| Xotira
C drayveri * 3 |
Flash xotira (ichki), loyiha ma'lumotlarini saqlash uchun (3Mbayt yoki undan kam), OS |
| Hayot (yozish vaqtlari soni) |
100 000 marta |
|
D haydovchi |
SRAM (ichki), signal tarixi, retsept ma'lumotlari va vaqt harakati sozlamalari qiymatini saqlash uchun |
| Batareya |
GT11-50BAT lityum batareya |
|
Zaxira maqsadi |
Soat ma'lumotlari, signal tarixi, retsept ma'lumotlari va vaqt harakati sozlamalari qiymati |
| Hayot |
Taxminan 5 yil (Atrof-muhitning ish harorati 25) |
| O'rnatilgan interfeys
RS-422 |
• RS-422 1ch
Uzatish tezligi: 115,200/57,600/38,400/19,200/9,600/4,800bps Ulagich shakli: D-sub 9 pinli (ayol) Ilova: PLC aloqasi (Uskuna versiyasi A dan B gacha) • RS-422/485 1ch Uzatish tezligi: 115,200/57,600/38,400/19,200/9,600/4,800bps Ulagich shakli: D-sub 9 pinli (ayol) Ilova: PLC aloqasi Tugatish rezistori*4:Ochiq/110/330 (Rezistorni tugatish tugmasi bilan almashtiriladi) (Zavoddan jo'natilganda: 330) (Uskuna versiyasi C yoki undan keyingi) |
| RS-232 |
RS-232 1ch
Etkazish tezligi: 115,200/57,600/38,400/19,200/9,600/4,800bps Ulagich shakli: D-sub 9 pinli (erkak) Ilova: PLC aloqasi, shtrix kodni o'quvchi ulanishi, shaxsiy kompyuter aloqa (loyiha ma'lumotlarini yuklash/yuklash, operatsion tizimni o'rnatish, shaffof funksiya) |
| USB |
USB (To'liq tezlik 12Mbps) 1ch Ulagich shakli: Mini-B
Ilova: Kompyuter bilan aloqa (loyiha ma'lumotlarini yuklash / yuklab olish, OS o'rnatish, shaffof funktsiya) |
| Xotira taxtasi |
Xotira kartasini ulash uchun (GT10-50FMB), 1ch |
| Buzzer chiqishi (sensorli tugmalar bosilganda ovoz chiqaradigan signal) |
Yagona ohang (UZOQ/QISQA/OFF sozlanishi) |
| Atrof-muhitni muhofaza qilish tuzilmasi*5 |
IP67 (JEM1030) ga ekvivalent (old qism) (gorizontal format) |
| Tashqi o'lchamlar |
W164(6.46) H135(5.32) D56(2.21) (Oʻrnatish moslamalaridan tashqari) [mm](dyuym) (Gorizontal format) |
