| Turi |
Ultra kichik / Kabel turi |
|
|
| Turi |
|
Egilishga chidamli kabel |
3 m 9,843 fut kabel |
| NPN chiqishi |

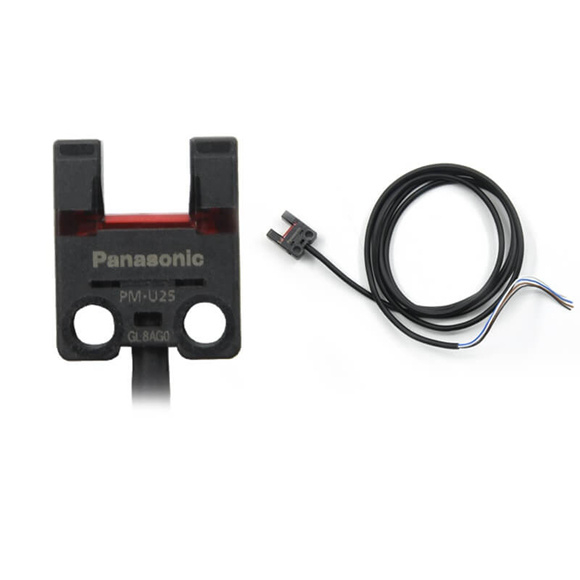

PM-□25 |
PM-□25-R |
PM-□25-C3 |
| PNP chiqishi |
PM-□25-bet |
- |
- |
| Idoralar belgisi direktivasiga muvofiqligi |
EMC Direktivasi, RoHS Direktivi |
|
|
| Sensor diapazoni |
6 mm 0,236 dyuym (qattiq) |
|
|
| Minimal sezuvchi ob'ekt |
Shaffof ob'ektda 0,8 × 1,2 mm 0,031 × 0,047 |
|
|
| Gisterezis |
0,05 mm 0,002 dyuym yoki undan kam |
|
|
| Takroriylik |
0,01 mm 0,0004 dyuym yoki undan kam |
|
|
| Ta'minot kuchlanishi |
5 dan 24 V gacha DC ±10 % Ripple PP 10 % yoki undan kam |
|
|
| Joriy iste'mol |
15 mA yoki undan kam |
|
|
| Chiqish |
NPN ochiq kollektorli tranzistor
・Maksimal cho'kish oqimi: 50 mA
・Qo'llaniladigan kuchlanish: 30 V doimiy yoki undan kam (chiqish va 0 V o'rtasida)
・ Qoldiq kuchlanish: 2 V yoki undan kam (50 mA cho'milish oqimida), 1 V yoki undan kamroq (16 mA cho'kish oqimida)
PNP ochiq kollektorli tranzistor
・Maksimal manba oqimi: 50 mA
・Qo'llaniladigan kuchlanish: 30 V doimiy yoki undan kam (chiqish va + V o'rtasida)
・Qolgan kuchlanish: 2 V yoki undan kam (50 mA manba oqimida), 1 V yoki undan kam (16 mA manba oqimida)
|
|
|
|
Chiqish operatsiyasi |
2 ta chiqish bilan birlashtirilgan: Light-ON / Dark-ON |
|
|
| Qisqa tutashuvdan himoya qilish |
Kiritilgan |
|
|
| Javob vaqti |
Yorug'lik ostida qabul qilingan holatda: 20 mks yoki undan kam
yorug'lik uzilgan holatda: 80 mks yoki undan kam
(Maksimal javob chastotasi: 3 kHz) (2-eslatma) |
|
|
| Ishlash ko'rsatkichi |
To'q sariq rangli LED (yorug'lik qabul qilingan holatda yonadi) |
|
|
| Ifloslanish darajasi |
3 |
|
|
| Himoya |
IP64 (IEC) |
|
|
Atrof-muhit harorati
(eslatma 3, 4) |
–25 dan +55 ℃ –13 dan +131 ℉ gacha (shudring kondensatsiyasi yoki muzlashiga yo‘l qo‘yilmaydi), Saqlash: –30 dan +80 ℃ –22 dan +176 ℉ gacha |
|
|
| Atrof-muhit namligi |
5 - 85% RH, Saqlash: 5 - 95% RH |
|
|
| Atrof-muhit yoritilishi |
Floresan nur: yorug'lik qabul qiluvchi yuzada 1000 ℓx |
|
|
| Voltajga chidamlilik |
1000 V AC bir daqiqa uchun. bir-biriga ulangan barcha ta'minot terminallari va korpus o'rtasida |
|
|
| Izolyatsiyaga qarshilik |
20 MŌ yoki undan ko'p, bir-biriga ulangan barcha ta'minot terminallari va korpus o'rtasida 250 V DC megger bilan |
|
|
| Vibratsiyaga qarshilik |
Har biri ikki soat davomida X, Y va Z yo'nalishlarida 10 dan 2000 Gts chastotali, ikki amplituda 1,5 mm 0,059 (maksimal tezlashuv 196 m/s2) |
|
|
| Shokga qarshilik |
X, Y va Z yo'nalishlarida har biri uch martadan 15 000 m/s2 tezlanish (taxminan 1500 G) |
|
|
| Emissiya elementi |
Infraqizil LED (Emissiyaning eng yuqori to'lqin uzunligi: 855 nm 0,034 mil, modulyatsiyalanmagan) |
|
|
| Material |
Qo'shimcha: PBT, Displey bo'limi: Polikarbonat |
|
|
| Kabel |
0,09 mm2 4 yadroli kabinet kabeli, PVX, uzunligi 1 m 3,281 fut |
0,1 mm2 4 yadroli egilishga chidamli kabinet kabeli, PVX, uzunligi 1 m 3,281 fut (eslatma 5, 6) |
0,09 mm2 4 yadroli kabinli kabel, PVX, uzunligi 3 m 9,843 fut |
| Kabelni uzaytirish |
Umumiy uzunligi 100 m 328,084 futgacha uzaytirish 0,3 mm2 yoki undan ortiq kabel bilan mumkin. (Eslatma 7) |
|
|
| Og'irligi |
Sof og'irligi: taxminan 10 g, yalpi og'irligi: taxminan 15 g. |
Sof og'irligi: taxminan 30 g,
yalpi og'irligi: taxminan 35 g. |
|
