| Maqola raqami |
6ES7241-1CH30-1XB0 |
|

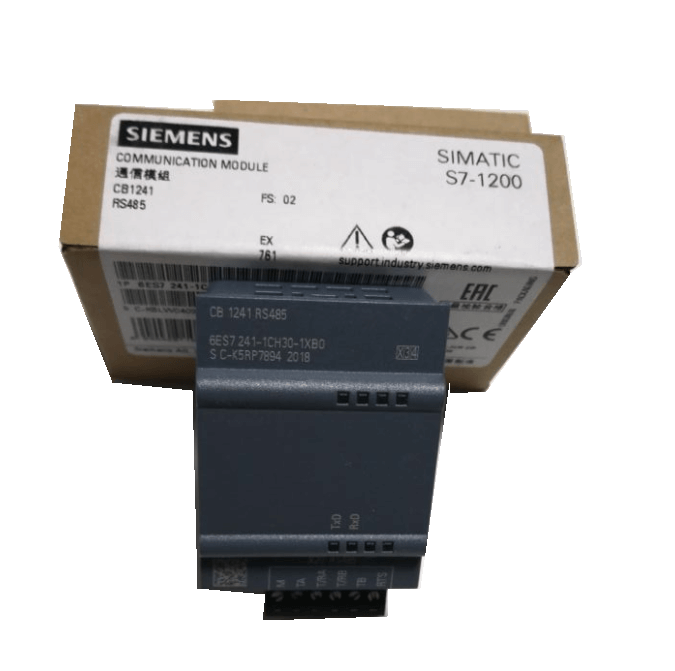

Aloqa kengashi CB 1241, RS485 |
| Umumiy ma'lumot |
|
| Mahsulot turini belgilash |
CB 1241 RS 485 |
| Kirish oqimi |
|
| orqa panel avtobusidan 5 V DC, tip. |
50 mA |
| Quvvat yo'qolishi |
|
| Quvvatni yo'qotish, tip. |
1,5 Vt |
| Interfeyslar |
|
| Nuqtadan nuqtaga ulanish |
|
| ·
● Kabel uzunligi, maks. · |
1000 m |
| Integratsiyalashgan protokol drayveri |
|
| ·
- Freeport · |
Ha |
| ·
- ASCII · |
Ha; Kutubxona funktsiyasi sifatida mavjud |
| ·
- Modbus RTU ustasi · |
Ha |
| ·
— MODBUS RTU qul · |
Ha |
| ·
- USS · |
Ha; Kutubxona funktsiyasi sifatida mavjud |
| Protokollar |
|
| Integratsiyalashgan protokollar |
|
| Freeport |
|
| ·
— Telegram uzunligi, maks. · |
1 kbayt |
| ·
- Har bir belgi uchun bitlar · |
7 yoki 8 |
| ·
- To'xtash bitlari soni · |
1 (standart), 2 |
| ·
- Paritet · |
Paritet yo'q (standart); teng, notekis, belgi (parite bit har doim 1); bo'sh joy (parite bit har doim 0) |
| 3964 (R) |
|
| ·
— Telegram uzunligi, maks. · |
1 kbayt |
| ·
- Har bir belgi uchun bitlar · |
7 yoki 8 |
| ·
- To'xtash bitlari soni · |
1 (standart), 2 |
| ·
- Paritet · |
Paritet yo'q (standart); teng, notekis, belgi (parite bit har doim 1); bo'sh joy (parite bit har doim 0) |
| Modbus RTU ustasi |
|
| ·
- Manzil maydoni · |
1 dan 49 999 gacha (Standart Modbus manzili) |
| ·
— Qullar soni, maks. · |
247; qul raqamlari 1 dan 247 gacha, MODBUS tarmoq segmenti uchun maksimal 32 ta qurilma, tarmoqni maksimal konfiguratsiyaga kengaytirish uchun qo'shimcha takrorlagichlar kerak |
| MODBUS RTU qul |
|
| ·
- Manzil maydoni · |
1 dan 49 999 gacha (Standart Modbus manzili) |
| Uzilishlar/diagnostika/holat ma'lumotlari |
|
| Diagnostika funktsiyasi |
Ha |
| Himoya darajasi va klassi |
|
| IP himoya darajasi |
IP20 |
| O'lchamlari |
|
| Kengligi |
38 mm |
| Balandligi |
62 mm |
| Chuqurlik |
21 mm |
| Og'irliklar |
|
| Og'irligi, taxminan. |
40 g |
