| Maqola raqami |

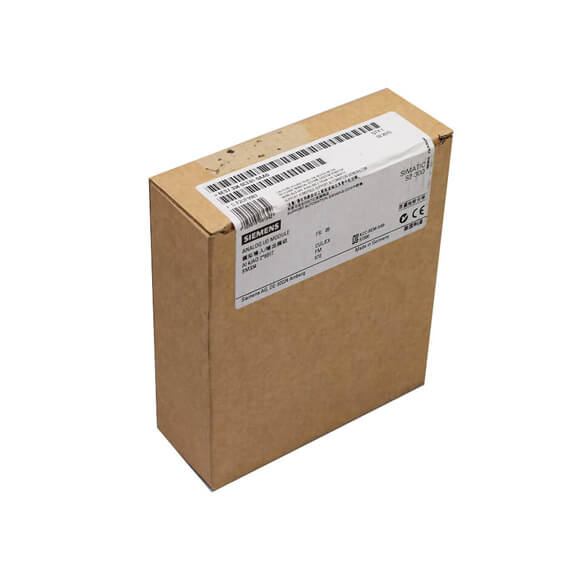

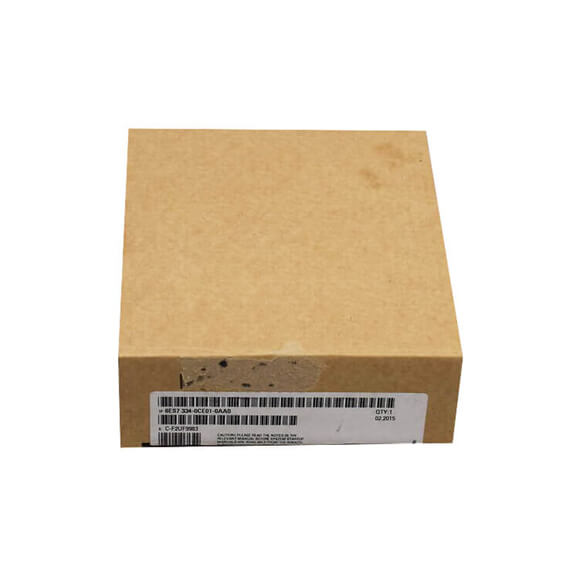

6ES7334-0CE01-0AA0 |
6ES7334-0KE00-0AB0 |
|
SM334, 4AI, 2AO, izolyatsiyalanmagan |
SM334, 4AI/2AO, 0-10V f.PT100 |
| Ta'minot kuchlanishi |
|
|
| Yuklanish kuchlanishi L+ |
|
|
|
● Nominal qiymat (DC) |
24 V |
24 V |
|
● Teskari polaritdan himoya qilish |
|
Ha |
| Kirish oqimi |
|
|
| besleme va yuk kuchlanishidan L+ (yuksiz), maks. |
110 mA |
80 mA |
| orqa panel avtobusidan 5 V DC, maks. |
55 mA |
60 mA |
| Quvvat yo'qolishi |
|
|
| Quvvatni yo'qotish, tip. |
3 Vt |
2 Vt |
| Analog kirishlar |
|
|
| Analog kirishlar soni |
4 |
4 |
|
● Voltajni o'lchash uchun |
4 |
2 |
|
● Qarshilikni o'lchash uchun |
|
4 |
| kuchlanish kiritish uchun ruxsat etilgan kirish kuchlanishi (qirg'in chegarasi), maks. |
20 V |
20 V; doimiy; 75 V maksimal. 1 s (belgi va bo'shliq nisbati 1:20) |
| joriy kirish uchun ruxsat etilgan kirish oqimi (yo'q qilish chegarasi), maks. |
40 mA |
|
| Qarshilik tipidagi transmitter uchun doimiy o'lchov oqimi, tip. |
|
490 mkA; PT100 da (490 mkA), 10 kOm (105 µa) da |
| Tsikl vaqti (barcha kanallar) maks. |
5 ms |
85 ms |
| Kirish diapazonlari |
|
|
|
● Voltaj |
Ha |
Ha |
|
● Hozirgi |
Ha |
Yo'q |
|
● Termojuft |
Yo'q |
Yo'q |
|
● Qarshilik termometri |
Yo'q |
Ha |
|
● Qarshilik |
Yo'q |
Ha |
| Kirish diapazonlari (nominal qiymatlar), kuchlanishlar |
|
|
|
● 0 dan +10 V gacha |
Ha |
Ha |
|
- Kirish qarshiligi (0 dan 10 V gacha) |
100 kŌ |
100 kŌ |
| Kirish diapazonlari (nominal qiymatlar), oqimlar |
|
|
|
● 0 dan 20 mA gacha |
Ha |
|
|
- Kirish qarshiligi (0 dan 20 mA gacha) |
50 Ō |
|
| Kirish diapazonlari (nominal qiymatlar), qarshilik termometri |
|
|
|
● Pt 100 |
|
Ha; faqat iqlim diapazoni |
| Kirish diapazonlari (nominal qiymatlar), rezistorlar |
|
|
|
● 0 dan 10000 ohmgacha |
|
Ha |
| Xarakterli linearizatsiya |
|
|
|
● parametrlash mumkin |
|
Ha |
|
— qarshilik termometri uchun |
|
Pt100 (iqlim) |
| Kabel uzunligi |
|
|
|
● ekranlangan, maks. |
200 m |
100 m |
| Analog chiqishlar |
|
|
| Analog chiqishlar soni |
2 |
2 |
| Chiqish kuchlanishi, qisqa tutashuvdan himoya qilish |
Ha |
Ha |
| Chiqish kuchlanishi, qisqa tutashuv oqimi, maks. |
11 mA |
30 mA |
| Oqim chiqishi, yuksiz kuchlanish, maks. |
15 V |
|
| Chiqish diapazonlari, kuchlanish |
|
|
|
● 0 dan 10 V gacha |
Ha |
Ha |
| Chiqish diapazonlari, oqim |
|
|
|
● 0 dan 20 mA gacha |
Ha |
|
| Yuk empedansi (nominal chiqish oralig'ida) |
|
|
|
● kuchlanish chiqishlari bilan, min. |
5 kŌ |
2,5 kŌ |
|
● kuchlanish chiqishlari bilan, sig'imli yuk, maks. |
1 mkF |
1 mkF |
|
● oqim chiqishlari bilan, maks. |
300 Ō |
|
|
● oqim chiqishlari bilan, induktiv yuk, maks. |
1 mH |
|
| Kabel uzunligi |
|
|
|
● ekranlangan, maks. |
200 m |
100 m |
| Kirishlar uchun analog qiymat yaratish |
|
|
| Har bir kanal uchun integratsiya va konvertatsiya vaqti/ravshanligi |
|
|
|
● Haddan tashqari diapazonli ruxsat (bit, shu jumladan belgisi), maks. |
8 bit |
12 bit |
|
● Integratsiya vaqti, parametrlash mumkin |
Yo'q |
Ha |
|
● Integratsiya vaqti (ms) |
|
16,67 / 20 ms |
|
● Gts da f1 shovqin chastotasi uchun shovqin kuchlanishini bostirish |
|
50/60 Gts |
| Chiqishlar uchun analog qiymat yaratish |
|
|
| Har bir kanal uchun integratsiya va konvertatsiya vaqti/ravshanligi |
|
|
|
● Haddan tashqari diapazonli ruxsat (bit, shu jumladan belgisi), maks. |
8 bit |
12 bit |
|
● Konversiya vaqti (har bir kanal uchun) |
500 mks |
500 mks |
| O'rnatish vaqti |
|
|
|
● rezistiv yuk uchun |
0,3 ms |
0,8 ms |
|
● sig'imli yuk uchun |
3 ms |
0,8 ms |
|
● induktiv yuk uchun |
0,3 ms |
|
|
|
|
