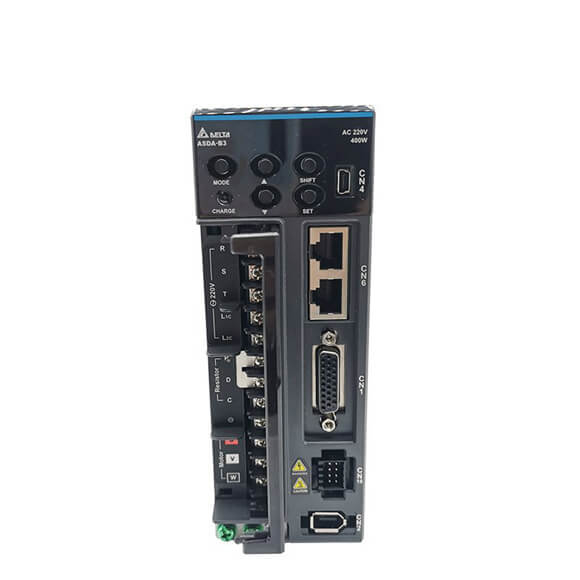

| محرك سيرفو دلتا ASD-B3 |
100 واط |
200 واط |
400 واط |
750 واط |
1 كيلو واط |
1.5 كيلو واط |
2 كيلو واط |
3 كيلو واط |
| محرك سيرفو دلتا ASD-B3 |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
| المرحلة / الجهد |
مرحلة واحدة / ثلاث مراحل 220VAC |
ثلاث مراحل 220VAC |
|
|
|
|
|
|
| الجهد المسموح به |
مرحلة واحدة / ثلاث مراحل 200 – 230 فولت تيار متردد، -15% إلى 10% |
ثلاث مراحل 200 - 230 فولت تيار متردد، -15% إلى 10% |
|
|
|
|
|
|
| تيار الإدخال (3PH) (الوحدة: الأذرع) |
0.81 |
1.61 |
4.32 |
8.76 |
9.21 |
9.72 |
14.7 |
16.68 |
| تيار الإدخال (1PH) (الوحدة: الأذرع) |
1.39 |
2.77 |
8.28 |
16.68 |
17.49 |
18.72 |
|
|
| تيار الإخراج المستمر (الوحدة: الأسلحة) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
| الأعلى. تيار الإخراج الفوري (الوحدة: الأسلحة) |
3.88 |
7.07 |
10.6 |
16.4 |
21.21 |
27 |
38.3 |
58.9 |
| طريقة التبريد |
التبريد الطبيعي |
تبريد المروحة |
|
|
|
|
|
|
| دقة القيادة |
24 بت (16,777,216 الثابتة والمراجعة) |
|
|
|
|
|
|
|
| التحكم في الدائرة الرئيسية |
السيطرة على SVPWM |
|
|
|
|
|
|
|
| وضع الضبط |
تلقائي / يدوي |
|
|
|
|
|
|
|
| المقاوم التجديدي |
لا يوجد |
مدمج |
|
|
|
|
|
|
| نوع النبض (فقط لوضع التحكم في النبض) |
نبض + اتجاه؛ مرحلة + مرحلة ب؛ نبض CCW + نبض CW |
|
|
|
|
|
|
|
| الأعلى. تردد النبض الناتج (فقط لوضع التحكم في النبض) |
النبض + الاتجاه: 4 ميجابت في الثانية؛ نبض CCW + نبض CW: 4 ميجابت في الثانية؛ المرحلة أ + المرحلة ب: مرحلة واحدة 4 ميجابت في الثانية؛ جامع مفتوح: 200 كيلو بايت في الثانية |
|
|
|
|
|
|
|
| مصدر الأوامر |
نبض خارجي (فقط لوضع التحكم في النبض) / سجل داخلي (وضع PR) |
|
|
|
|
|
|
|
| طريقة التجانس |
مرشحات التمرير المنخفض والمنحنى S والمرشحات المتحركة |
|
|
|
|
|
|
|
| نسبة التروس الإلكترونية |
نسبة التروس الإلكترونية: مرات N/M، تقتصر على (1 / 4 < N / M < 262144) N: 1 – 536870911 / M: 1 – 2147483647 |
|
|
|
|
|
|
|
| حد عزم الدوران |
إعدادات المعلمة |
|
|
|
|
|
|
|
| تغذية التعويض إلى الأمام |
إعدادات المعلمة |
|
|
|
|
|
|
|
| إخراج الشاشة التناظرية |
يمكن ضبط إشارة المراقبة مع المعلمات (نطاق إخراج الجهد: ± 8 فولت)؛ القرار: 10 بت |
|
|
|
|
|
|
|
| وظيفة الحماية |
التيار الزائد، الجهد الزائد، الجهد المنخفض، الحرارة الزائدة، خطأ التجديد، التحميل الزائد، انحراف السرعة المفرط، انحراف الموضع المفرط، خطأ التشفير، خطأ الضبط، توقف الطوارئ، خطأ الحد الأمامي / العكسي، خطأ الاتصال التسلسلي، مرحلة تسرب RST، مهلة الاتصال التسلسلي، حماية ماس كهربائى للمحطات U، V، W |
|
|
|
|
|
|
|
| واجهة الاتصالات |
USB / RS-485 / CANopen / DMCNET / EtherCAT |
|
|
|
|
|
|
|
| موقع التثبيت |
في الداخل (تجنب أشعة الشمس المباشرة)، لا يوجد بخار مسبب للتآكل (تجنب الأبخرة والغازات القابلة للاشتعال والغبار) |
|
|
|
|
|
|
|
| ارتفاع |
الارتفاع 2000 م أو أقل فوق مستوى سطح البحر |
|
|
|
|
|
|
|
| الضغط الجوي |
86 كيلو باسكال – 106 كيلو باسكال |
|
|
|
|
|
|
|
| درجة حرارة التشغيل |
0 درجة مئوية إلى 55 درجة مئوية (إذا كانت درجة حرارة التشغيل أعلى من 45 درجة مئوية، يلزم التبريد القسري) |
|
|
|
|
|
|
|
| درجة حرارة التخزين |
-20 درجة مئوية إلى 65 درجة مئوية |
|
|
|
|
|
|
|
| رطوبة |
0 إلى 90% رطوبة نسبية (بدون تكاثف) |
|
|
|
|
|
|
|
| اهتزاز |
9.80665 م/ث2 (1 جم) أقل من 20 هرتز، 5.88 م/ث2 (0.6 جم) 20 إلى 50 هرتز |
|
|
|
|
|
|
|
| تصنيف IP |
IP20 |
|
|
|
|
|
|
|
| نظام الطاقة |
نظام تن *3*4 |
|
|
|
|
|
|
|
| الشهادات |
إيك/إن 61800-5-1، يو إل 508 سي |
|
|
|
|
|
|
|
