| نموذج |
الرابع-G10 |
الرابع-G15 |
|
| يكتب |
الوحدة الرئيسية |
وحدة التوسع |
|
| يكتب |
اكتشاف الشكل، منطقة اللون*1، المنطقة*2، تعديل الموضع |
|
|
| رقم |
أدوات الكشف: 16 أداة، أداة تعديل الموضع: أداة واحدة*3 |
|
|
| تبديل الإعدادات (البرامج) |
32 برنامج |
|
|
| أرقام |
عند استخدام رأس كتابة ملونة: 100 صورة*4، عند استخدام رأس كتابة أحادية اللون: 300 صورة*5*6 |
|
|
| حالة |
NG فقط/الكل قابل للتحديد*6 |
|
|
| معلومات التحليل |
إيقاف/الإحصائيات/الرسوم البيانية قابلة للتحويل
الإحصائيات: وقت المعالجة (أحدث قيمة، MAX، MIN، AVE)، عدد الموافقات، عدد NG، أرقام التشغيل، أخطاء التشغيل، قائمة نتائج الحكم حسب الأدوات
الرسوم البيانية: رسم بياني، درجة المطابقة (أحدث قيمة، MAX، MIN، AVE)، عدد موافقات، أعداد NG*7 |
|
|
| وظائف أخرى |
HDR، HighGain، مرشحات الألوان*1، التكبير الرقمي (2x، 4x)*8، تصحيح السطوع، تصحيح الإمالة، توازن اللون الأبيض*1، مخطط القناع، منطقة القناع، التشغيل التجريبي، ToolAutoTune، مراقبة الإدخال،
اختبار الإخراج، إعدادات الأمان، المحاكي، منع التداخل المتبادل، إجمالي نتيجة الحكم، الاتصال المباشر (وحدتان أو أكثر)، قائمة أجهزة الاستشعار الفاشلة، تعليق الفشل |
|
|
| المؤشرات |
PWR/ERR، OUT، TRIG، الحالة، LINK/ACT |
|
|
|
يكتب |
المدخلات ذات الجهد الكهربي/مدخل الجهد الكهربي قابلة للتبديل
للإدخال غير الجهد الكهربي: تشغيل الجهد 2 فولت أو أقل، تيار إيقاف التشغيل 0.1 مللي أمبير أو أقل، تشغيل التيار 2 مللي أمبير (دائرة قصيرة)
لإدخال الجهد: الحد الأقصى لتصنيف الإدخال 26.4 فولت، تشغيل الجهد 18 فولت أو أعلى، تيار إيقاف 0.2 مللي أمبير أو أقل، تيار تشغيل 2 مللي أمبير (لمدة 24 فولت) |
|
|
| المدخلات |
6 مدخلات (IN1 إلى IN6) |
|
|
| وظيفة |
IN1: مشغل خارجي، IN2 إلى IN6: تمكين عن طريق تعيين الوظائف الاختيارية
الوظائف القابلة للتخصيص: تبديل البرنامج، خطأ واضح، تسجيل الصورة الرئيسية الخارجية، الإدخال المتزامن للوحدة الرئيسية/وحدة التوسيع |
|
|
|
يكتب |
خرج المجمع المفتوح NPN/PNP قابل للتبديل، NO/NC قابل للتبديل
لمخرج NPN للمجمع المفتوح: الحد الأقصى للتصنيف 26.4 فولت 50 مللي أمبير (20 مللي أمبير عند توصيله بوحدة توسيع [IV-G15])، الجهد المتبقي 1.5 فولت أو أقل
لإخراج PNP للمجمع المفتوح: الحد الأقصى للتصنيف 26.4 فولت 50 مللي أمبير (20 مللي أمبير عند ربطه بوحدة توسيع [IV-G15])، الجهد المتبقي 2 فولت أو أقل |
|
|
| النواتج |
8 مخارج (OUT1 إلى OUT8) |
|
|
| وظيفة |
يمكن التمكين عن طريق تعيين الوظائف الاختيارية
الوظائف القابلة للتخصيص: إجمالي نتيجة الحكم، RUN، BUSY، الخطأ، نتيجة ضبط الموضع، نتيجة الحكم لكل أداة،
نتيجة التشغيل المنطقي لكل أداة، المخرج المنطقي للوحدة الرئيسية/وحدة التوسعة |
|
|
|
معيار |
100BASE-TX/10BASE-T*9 |
|
|
| موصل |
موصل RJ-45 8pin*9 |
|
|
| وظيفة الشبكة |
عميل FTP، إيثرنت/IPTM، PROFINET |
|
|
| مادة |
حالة الوحدة الرئيسية: بولي كربونات |
|
|
| وزن |
تقريبا. 150 جرام |
|
|

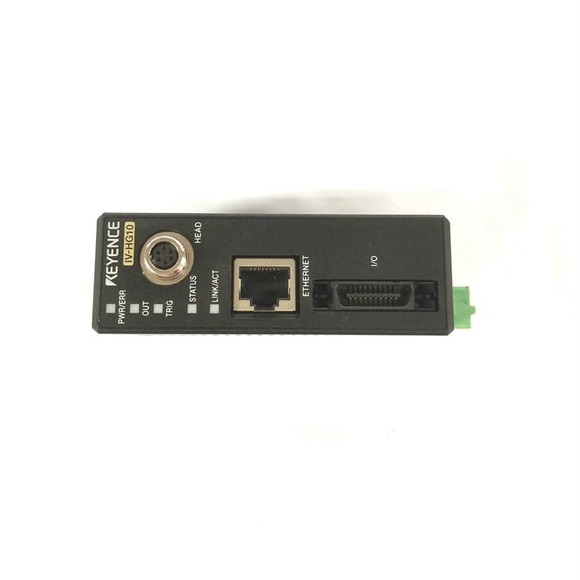

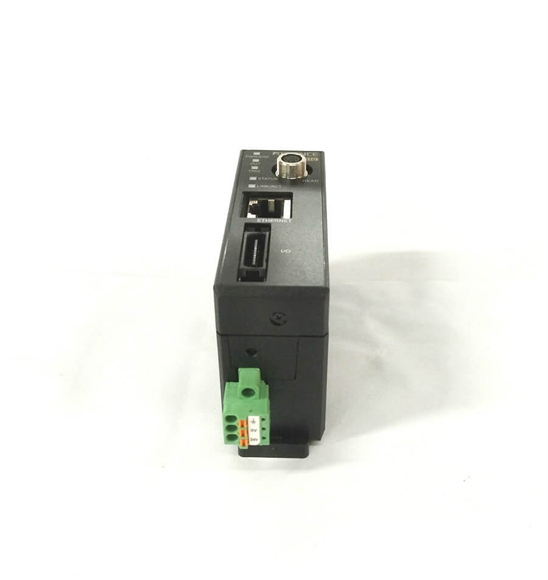

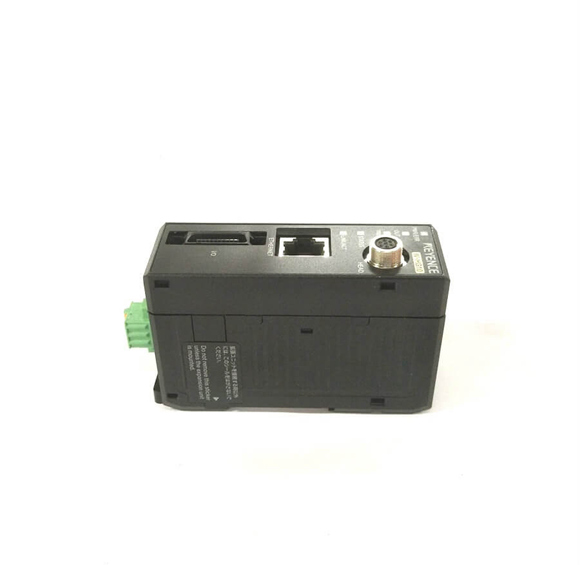

| نموذج |
IV-HG10 |
IV-HG15 |
|
| يكتب |
الوحدة الرئيسية |
وحدة التوسع |
|
| يكتب |
اكتشاف الشكل، منطقة اللون*1، المنطقة*2، بكسلات الحواف، العرض/الارتفاع، القطر، وجود الحافة، درجة الصوت، ضبط الموضع، تعديل الموضع عالي السرعة (ضبط محور واحد/محورين)، التعرف الضوئي على الحروف*3 |
|
|
| رقم |
أدوات الكشف: 16 أداة، أداة تعديل الموضع: أداة واحدة*4 |
|
|
| تبديل الإعدادات (البرامج) |
32 برنامج |
|
|
|
أرقام |
عند استخدام رأس نوع ملون: 100 صورة*5، عند استخدام رأس نوع أحادي اللون: 300 صورة*6*7 |
|
|
| حالة |
NG فقط/الكل قابل للتحديد*7 |
|
|
| معلومات التحليل |
إيقاف/الإحصائيات/الرسوم البيانية/قائمة معدلات المطابقة قابلة للتبديل
الإحصائيات: وقت المعالجة (أحدث قيمة، MAX، MIN، AVE)، عدد الموافقات، عدد NG، أرقام التشغيل، أخطاء التشغيل، قائمة نتائج الحكم حسب الأدوات
الرسوم البيانية: الرسم البياني، درجة المطابقة (أحدث قيمة، MAX، MIN، AVE)، عدد الموافقات، عدد NGs
قائمة معدلات المطابقة: قائمة نتائج الحكم حسب الأدوات، قائمة معدلات المطابقة حسب الأدوات، الحكم قائمة شريط بواسطة الأدوات*8 |
|
|
| وظائف أخرى |
HDR، HighGain، مرشحات الألوان*1، التكبير الرقمي (2x، 4x)*9، تصحيح السطوع، تصحيح الإمالة، توازن اللون الأبيض*1، وظيفة القناع، الرسم البياني للألوان، التشغيل التجريبي، ToolAutoTune، مراقبة الإدخال، اختبار الإخراج، إعدادات الأمان، المحاكي، منع التداخل المتبادل، الاتصال المباشر (وحدتان أو أكثر)، إضافة معلومات تاريخ/وقت المستشعر، وظيفة القياس، قائمة أجهزة الاستشعار الفاشلة، تعليق الفشل |
|
|
| المؤشرات |
PWR/ERR، OUT، TRIG، الحالة، LINK/ACT |
|
|
|
يكتب |
المدخلات ذات الجهد الكهربي/مدخل الجهد الكهربي قابلة للتبديل
للإدخال غير الجهد الكهربي: تشغيل الجهد 2 فولت أو أقل، تيار إيقاف التشغيل 0.1 مللي أمبير أو أقل، تشغيل التيار 2 مللي أمبير (دائرة قصيرة)
لإدخال الجهد: الحد الأقصى لتصنيف الإدخال 26.4 فولت، تشغيل الجهد 18 فولت أو أعلى، تيار إيقاف 0.2 مللي أمبير أو أقل، تيار تشغيل 2 مللي أمبير (لمدة 24 فولت) |
|
|
| المدخلات |
6 مدخلات (IN1 إلى IN6) |
|
|
| وظيفة |
IN1: مشغل خارجي، IN2 إلى IN6: تمكين عن طريق تعيين الوظائف الاختيارية
الوظائف القابلة للتخصيص: تبديل البرنامج، خطأ واضح، تسجيل الصورة الرئيسية الخارجية، الإدخال المتزامن للوحدة الرئيسية/وحدة التوسيع |
|
|
|
يكتب |
خرج المجمع المفتوح NPN/PNP قابل للتبديل، NO/NC قابل للتبديل
لمخرج NPN للمجمع المفتوح: الحد الأقصى للتصنيف 26.4 فولت 50 مللي أمبير (20 مللي أمبير عند توصيله بوحدة توسيع [IV-HG15])، الجهد المتبقي 1.5 فولت أو أقل
لإخراج PNP للمجمع المفتوح: الحد الأقصى للتصنيف 26.4 فولت 50 مللي أمبير (20 مللي أمبير عند ربطه بوحدة توسيع [IV-HG15])، الجهد المتبقي 2 فولت أو أدنى |
|
|
| النواتج |
8 مخارج (OUT1 إلى OUT8) |
|
|
| وظيفة |
يمكن التمكين عن طريق تعيين الوظائف الاختيارية
الوظائف القابلة للتخصيص: إجمالي نتيجة الحكم، RUN، BUSY، الخطأ، نتيجة ضبط الموضع، نتيجة الحكم لكل أداة،
نتيجة التشغيل المنطقي لكل أداة، المخرج المنطقي للوحدة الرئيسية/وحدة التوسعة |
|
|
|
معيار |
100BASE-TX/10BASE-T*10 |
|
|
| موصل |
موصل RJ-45 8pin * 10 |
|
|
| وظيفة الشبكة |
عميل FTP، إيثرنت/IPTM، PROFINET |
|
|
|
جهد الطاقة |
24 فولت تيار مستمر ±10% (بما في ذلك التموج) |
يتم توفيرها من الوحدة الرئيسية |
|
| الاستهلاك الحالي |
0.8 أ أو أقل. 1.5 أمبير أو أقل عند استخدام وحدة التوسعة (IV-HG15) أيضًا. (يتم استبعاد تحميل الإخراج.) |
|
|
| درجة الحرارة المحيطة |
0 إلى +50 درجة مئوية 32 إلى 122 درجة فهرنهايت (بدون تجميد)*11 |
|
|
| الرطوبة النسبية |
35 إلى 85% رطوبة نسبية (بدون تكثيف) |
|
|
| مادة |
حالة الوحدة الرئيسية: بولي كربونات |
|
|
| وزن |
تقريبا. 150 جرام |
|
|
