| Modeli |
IV-G10 |
IV-G15 |
|
| Tip |
Ana ünite |
Genişletme ünitesi |
|
| Tip |
Şekil Algılama, Renk Alanı*1, Alan*2, konum ayarı |
|
|
| Sayı |
Algılama araçları: 16 araç, konum ayarlama aracı: 1 araç*3 |
|
|
| Ayarları değiştir (programlar) |
32 program |
|
|
| Sayılar |
Renkli tip kafa kullanıldığında: 100 resim*4, monokrom tip kafa kullanıldığında: 300 resim*5*6 |
|
|
| Durum |
Yalnızca NG/Tümü seçilebilir*6 |
|
|
| Analiz bilgileri |
KAPALI/İstatistikler/Histogramlar değiştirilebilir
İstatistikler: İşleme süresi (en son değer, MAX, MIN, AVE), OK sayısı, NG sayısı, tetikleme numaraları, tetikleme hataları, araçlara göre değerlendirme sonuçları listesi
Histogramlar: Histogram, eşleştirme derecesi (en son değer, MAX, MIN, AVE), OK sayısı, NG sayısı*7 |
|
|
| Diğer işlevler |
HDR, HighGain, Renk filtreleri*1, Dijital yakınlaştırma (2x, 4x)*8, Parlaklık düzeltme, Eğim düzeltme, Beyaz dengesi*1, Maske ana hatları, Maske alanı, Test çalıştırması, Araç Otomatik Ayar, Giriş monitörü,
Çıkış testi, Güvenlik ayarları, Simülatör, Karşılıklı parazit önleme, Toplam değerlendirme sonucu çıkışı, Doğrudan bağlantı (2 ünite veya daha fazla), Arızalı sensör listesi, Arızayı durdurma |
|
|
| Göstergeler |
PWR/ERR, ÇIKIŞ, TETİK, DURUM, BAĞLANTI/GERÇEK |
|
|
|
Tip |
Gerilimsiz giriş/gerilim girişi değiştirilebilir
Gerilimsiz giriş için: AÇIK gerilim 2 V veya daha düşük, KAPALI akım 0,1 mA veya daha düşük, AÇIK akım 2 mA (kısa devre)
Gerilim girişi için: Maksimum giriş değeri 26,4 V, AÇIK gerilim 18 V veya daha yüksek, KAPALI akım 0,2 mA veya daha düşük, AÇIK akım 2 mA (24 V için) |
|
|
| Girişler |
6 giriş (IN1 - IN6) |
|
|
| İşlev |
IN1: Harici tetikleyici, IN2 ila IN6: İsteğe bağlı işlevleri atayarak etkinleştirin
Atanabilir işlevler: Program değiştirme, Hatayı temizleme, Harici ana görüntü kaydı, Ana ünite/genişletme ünitesi eşzamanlı girişi |
|
|
|
Tip |
Açık kollektör çıkışı NPN/PNP değiştirilebilir, NO/NC değiştirilebilir
Açık kollektör NPN çıkışı için: Maksimum değer 26,4 V 50 mA (bir genişletme ünitesine [IV-G15] bağlandığında 20 mA), kalan voltaj 1,5 V veya daha düşük
Açık kollektör PNP çıkışı için: Maksimum değer 26,4 V 50 mA (bir genişletme ünitesine [IV-G15] bağlandığında 20 mA), kalan voltaj 2 V veya daha düşük |
|
|
| Çıkışlar |
8 çıkış (OUT1 - OUT8) |
|
|
| İşlev |
Opsiyonel fonksiyonları atayarak etkinleştirin
Atanabilir fonksiyonlar: Toplam değerlendirme sonucu, ÇALIŞTIR, MEŞGUL, Hata, Pozisyon ayarlama sonucu, Her bir takımın değerlendirme sonucu,
Her bir takımın mantıksal işleminin sonucu, Ana ünite/genişletme ünitesi mantıksal çıkışı |
|
|
|
Standart |
100BASE-TX/10BASE-T*9 |
|
|
| Bağlayıcı |
RJ-45 8 pinli konnektör*9 |
|
|
| Ağ işlevi |
FTP istemcisi, EtherNet/IPTM, PROFINET |
|
|
| Malzeme |
Ana ünite kasası: Polikarbonat |
|
|
| Ağırlık |
Yaklaşık. 150 gr |
|
|

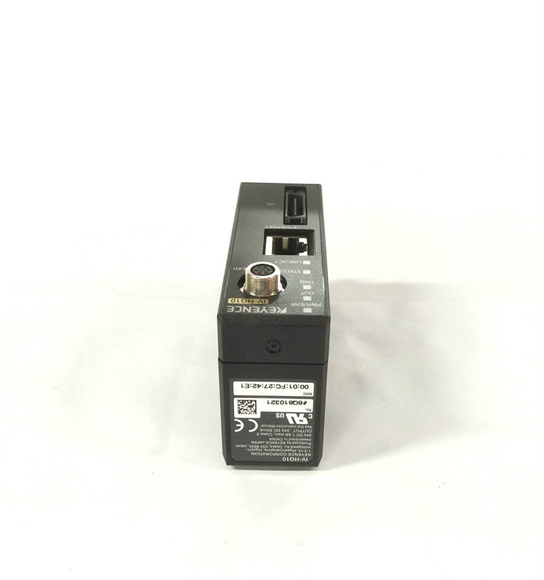

| Modeli |
IV-HG10 |
IV-HG15 |
|
| Tip |
Ana ünite |
Genişletme ünitesi |
|
| Tip |
Şekil Algılama, Renk Alanı*1, Alan*2, Kenar Pikselleri, Genişlik/Yükseklik, Çap, Kenar Varlığı, Aralık, Konum Ayarı, Yüksek Hızlı Konum Ayarı (1 Eksen/2 Eksen Ayarı), OCR*3 |
|
|
| Sayı |
Algılama araçları: 16 araç, konum ayarlama aracı: 1 araç*4 |
|
|
| Ayarları değiştir (programlar) |
32 program |
|
|
|
Sayılar |
Renkli tip kafa kullanıldığında: 100 resim*5, monokrom tip kafa kullanıldığında: 300 resim*6*7 |
|
|
| Durum |
Yalnızca NG/Tümü seçilebilir*7 |
|
|
| Analiz bilgileri |
KAPALI/İstatistikler/Histogramlar/Eşleşme oranı listesi değiştirilebilir
İstatistikler: İşleme süresi (en son değer, MAX, MIN, AVE), OK sayısı, NG sayısı, tetikleme numaraları, tetikleme hataları, araçlara göre değerlendirme sonuçları listesi
Histogramlar: Histogram, eşleştirme derecesi (en son değer, MAX, MIN, AVE), OK sayısı, NG sayısı
Eşleşme oranı listesi: Araçlara göre değerlendirme sonuçları listesi, araçlara göre eşleştirme oranı listesi, araçlara göre değerlendirme çubuğu listesi araçlar*8 |
|
|
| Diğer işlevler |
HDR, HighGain, Renk filtreleri*1, Dijital yakınlaştırma (2x, 4x)*9, Parlaklık düzeltme, Eğim düzeltme, Beyaz dengesi*1, Maske işlevi, Renk histogramı, Test çalıştırması, ToolAutoTune, Giriş monitörü, Çıkış testi, Güvenlik ayarları, Simülatör, Karşılıklı parazit önleme, Doğrudan bağlantı (2 ünite veya daha fazla), Sensör tarih/saat bilgisi ekleme, Ölçekleme işlevi, Arızalı sensör listesi, Arızayı durdurma |
|
|
| Göstergeler |
PWR/ERR, ÇIKIŞ, TETİK, DURUM, BAĞLANTI/GERÇEK |
|
|
|
Tip |
Gerilimsiz giriş/gerilim girişi değiştirilebilir
Gerilimsiz giriş için: AÇIK gerilim 2 V veya daha düşük, KAPALI akım 0,1 mA veya daha düşük, AÇIK akım 2 mA (kısa devre)
Gerilim girişi için: Maksimum giriş değeri 26,4 V, AÇIK gerilim 18 V veya daha yüksek, KAPALI akım 0,2 mA veya daha düşük, AÇIK akım 2 mA (24 V için) |
|
|
| Girişler |
6 giriş (IN1 - IN6) |
|
|
| İşlev |
IN1: Harici tetikleyici, IN2 ila IN6: İsteğe bağlı işlevleri atayarak etkinleştirin
Atanabilir işlevler: Program değiştirme, Hatayı temizleme, Harici ana görüntü kaydı, Ana ünite/genişletme ünitesi eşzamanlı girişi |
|
|
|
Tip |
Açık kolektör çıkışı NPN/PNP değiştirilebilir, NO/NC değiştirilebilir
Açık kollektör NPN çıkışı için: Maksimum değer 26,4 V 50 mA (bir genişletme ünitesine [IV-HG15] bağlandığında 20 mA), kalan voltaj 1,5 V veya daha düşük
Açık kollektör PNP çıkışı için: Maksimum değer 26,4 V 50 mA (bir genişletme ünitesine [IV-HG15] bağlandığında 20 mA), kalan voltaj 2 V veya daha düşük |
|
|
| Çıkışlar |
8 çıkış (OUT1 - OUT8) |
|
|
| İşlev |
Opsiyonel fonksiyonları atayarak etkinleştirin
Atanabilir fonksiyonlar: Toplam değerlendirme sonucu, ÇALIŞTIR, MEŞGUL, Hata, Pozisyon ayarlama sonucu, Her bir takımın değerlendirme sonucu,
Her bir takımın mantıksal işleminin sonucu, Ana ünite/genişletme ünitesi mantıksal çıkışı |
|
|
|
Standart |
100BASE-TX/10BASE-T*10 |
|
|
| Bağlayıcı |
RJ-45 8 pinli konnektör*10 |
|
|
| Ağ işlevi |
FTP istemcisi, EtherNet/IPTM, PROFINET |
|
|
|
Güç voltajı |
24 VDC ±%10 (dalgalanma dahil) |
Ana üniteden beslenir |
|
| Akım tüketimi |
0,8 A veya daha az. Genişletme ünitesi (IV-HG15) kullanıldığında da 1,5 A veya daha az. (Çıkış yükü hariçtir.) |
|
|
| Ortam sıcaklığı |
0 ila +50 °C 32 ila 122 °F (Donma yok)*11 |
|
|
| Bağıl nem |
%35 ila 85 bağıl nem (yoğuşmasız) |
|
|
| Malzeme |
Ana ünite kasası: Polikarbonat |
|
|
| Ağırlık |
Yaklaşık. 150 gr |
|
|
