السلسلة #: مستشعر منطقة باناسونيك
| PN | |
|---|---|
مريض
السلسلة #: مستشعر منطقة باناسونيك

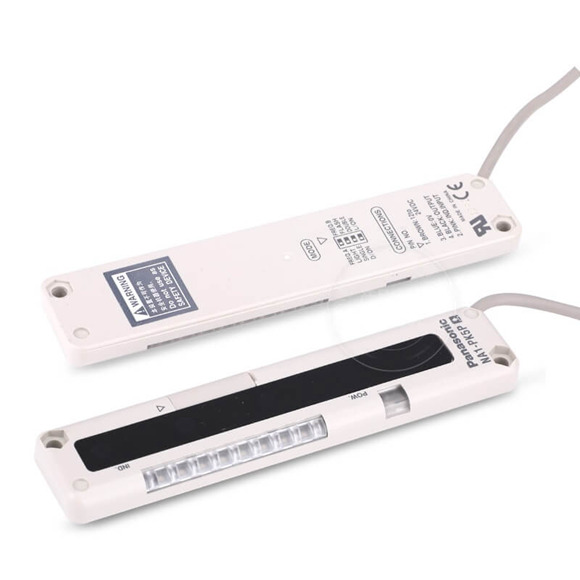

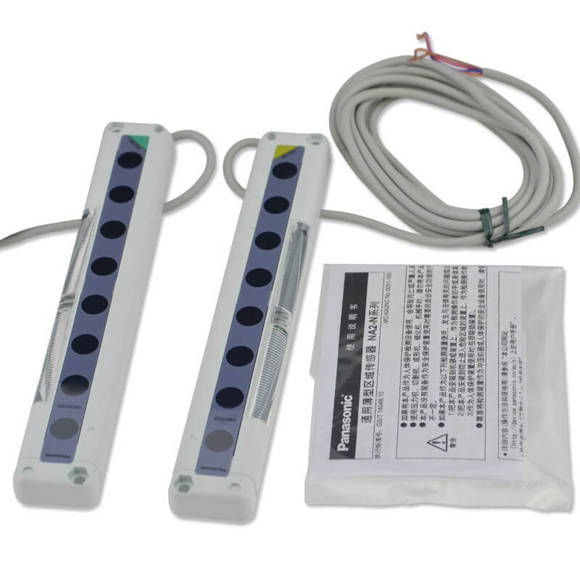

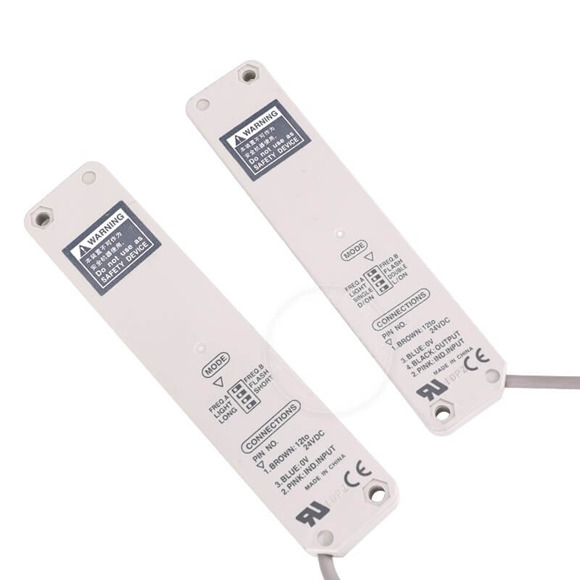

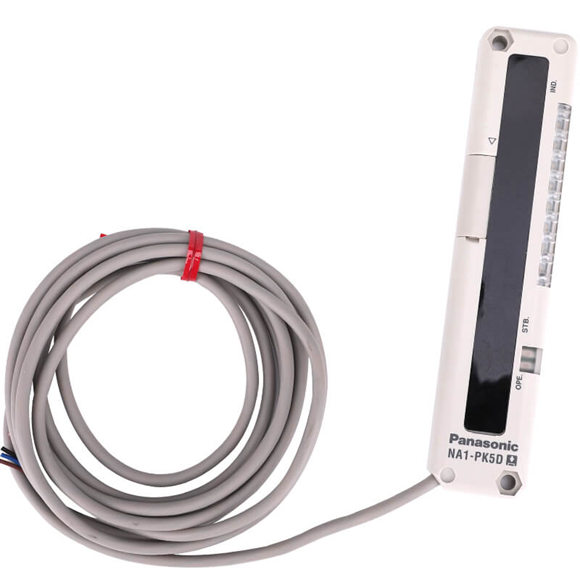

مستشعر منطقة باناسونيك NA1-5 NA1-PK5-PN NA1-PK5 NA1-5-PN
يمكننا توريد جميع أنواع أجزاء أجهزة الاستشعار باناسونيك، مثل أجهزة الاستشعار الكهروضوئية الصغيرة من باناسونيك، ومستشعر المنطقة من باناسونيك، ومستشعر الألياف الرقمي من باناسونيك، ومستشعر الألياف من باناسونيك، ومستشعر الليزر من باناسونيك، ومستشعر باناسونيك الكهروضوئي، ومستشعرات الضغط من باناسونيك، ومستشعر القرب من باناسونيك.
| يكتب | مخرج NPN | إخراج بي إن بي | ||
| يكتب | النوع القياسي | نوع الاستشعار طويل المدى | النوع القياسي | نوع الاستشعار طويل المدى |
| رقم الموديل | NA1-PK5 | NA1-5 | NA1-PK5-PN | NA1-5-PN |
| علامة CE الامتثال لتوجيهات | توجيه EMC، توجيه RoHS | |||
| استشعار الارتفاع | 100 ملم 3.937 بوصة | |||
| نطاق الاستشعار (الملاحظة 2) |
0.1 إلى 1.2 م 0.328 إلى 3.937 قدم (0.05 إلى 0.5 م 0.164 إلى 1.640 قدم عند الضبط على SHORT) |
0.2 إلى 3 م 0.656 إلى 9.843 قدم (0.05 إلى 1 م 0.164 إلى 3.281 قدم عند الضبط على SHORT) |
0.1 إلى 1.2 م 0.328 إلى 3.937 قدم (0.05 إلى 0.5 م 0.164 إلى 1.640 قدم عند الضبط على SHORT) |
0.2 إلى 3 م 0.656 إلى 9.843 قدم (0.05 إلى 1 م 0.164 إلى 3.281 قدم عند الضبط على SHORT) |
| الملعب شعاع | 25 ملم 0.984 بوصة | |||
| عدد قنوات الشعاع | 5 قنوات شعاع | |||
| كائن الاستشعار | ø35 مم ø1.378 بوصة أو أكثر من الجسم المعتم (كائن متقطع الشعاع بالكامل) |
|||
| جهد الإمداد | 12 إلى 24 فولت تيار مستمر ± 10% تموج PP 10% أو أقل | |||
| استهلاك الطاقة (ملاحظة 3) |
الباعث: 0.5 وات أو أقل، المستقبل: 0.8 وات أو أقل |
الباعث: 0.6 وات أو أقل، المستقبل: 0.9 وات أو أقل |
||
| الإخراج | ترانزستور مجمع مفتوح NPN ・أقصى تيار للحوض: 100 مللي أمبير ・الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و0 فولت) ・الجهد المتبقي: 1 فولت أو أقل (عند تيار حوض 100 مللي أمبير) 0.4 فولت أو أقل (عند تيار حوض 16 مللي أمبير) |
ترانزستور مفتوح المجمع PNP ・الحد الأقصى لتيار المصدر: 100 مللي أمبير ・الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و+V) ・الجهد المتبقي: 1 فولت أو أقل (عند مصدر تيار 100 مللي أمبير) 0.4 فولت أو أقل (عند تيار مصدر 16 مللي أمبير) |
||
| فئة الاستخدام |
DC-12 أو DC-13 | |||
| عملية الإخراج | تشغيل أو إيقاف تشغيل عند انقطاع قناة واحدة أو أكثر من قنوات الشعاع / تشغيل أو إيقاف تشغيل عند انقطاع قناتين أو أكثر من قنوات الشعاع، يمكن تحديده عن طريق مفتاح وضع التشغيل |
|||
| حماية ماس كهربائى | إدماج | |||
| وقت الاستجابة | 10 مللي ثانية أو أقل (عند استخدام منع التداخل، في حالة الضوء: 30 مللي ثانية أو أقل، في الحالة المظلمة: 13 مللي ثانية أو أقل) |
|||
| المؤشرات باعث |
مؤشر الطاقة: مؤشر LED أخضر (يضيء عند تشغيل الطاقة) مؤشر الوظيفة: مؤشر LED برتقالي (يضيء أو يومض عندما يكون إدخال مؤشر الوظيفة منخفضًا، ويتم تحديد نمط الإضاءة عن طريق مفتاح وضع التشغيل) |
مؤشر الطاقة: مؤشر LED أخضر (يضيء عند تشغيل الطاقة) مؤشر الوظيفة: مؤشر LED برتقالي (يضيء أو يومض عندما يكون مدخل مؤشر الوظيفة مرتفعًا، ويتم تحديد نمط الإضاءة عن طريق مفتاح وضع التشغيل) |
||
| المؤشرات المتلقي |
مؤشر التشغيل: LED أحمر (يضيء عند انقطاع قناة شعاع واحدة أو أكثر، ولكنه يضيء عند انقطاع قناتين شعاع أو أكثر في وضع انقطاع الشعاع المزدوج) مؤشر شعاع الحادث الثابت: LED أخضر (يضيء عند استقبال جميع قنوات الشعاع بشكل ثابت) مؤشر الوظيفة: برتقالي LED (يضيء أو يومض عندما يكون إدخال مؤشر الوظيفة منخفضًا، ويتم تحديد نمط الإضاءة عن طريق مفتاح وضع التشغيل) |
مؤشر التشغيل: LED أحمر (يضيء عند انقطاع قناة شعاع واحدة أو أكثر، ولكنه يضيء عند انقطاع قناتين شعاع أو أكثر في وضع انقطاع الشعاع المزدوج) مؤشر شعاع الحادث المستقر: LED أخضر (يضيء عند استقبال جميع قنوات الشعاع بشكل ثابت) مؤشر الوظيفة: برتقالي LED (يضيء أو يومض عندما يكون إدخال مؤشر الوظيفة مرتفعًا، ويتم تحديد نمط الإضاءة عن طريق مفتاح وضع التشغيل) |
||
| وظيفة منع التدخل | إدماج | |||
| درجة التلوث | 3 (البيئة الصناعية) | |||
| حماية | IP62 (اللجنة الكهروتقنية الدولية) | |||
| درجة الحرارة المحيطة | -10 إلى +55 درجة مئوية +14 إلى +131 درجة فهرنهايت (لا يسمح بتكثيف الندى أو التجمد)، التخزين: -20 إلى +70 درجة مئوية -4 إلى +158 درجة فهرنهايت |
|||
| الرطوبة المحيطة | 35 إلى 85% رطوبة نسبية، التخزين: 35 إلى 85% رطوبة نسبية | |||
| الإضاءة المحيطة | الضوء المتوهج: 3000 ليكس أو أقل على الوجه المستقبل للضوء | |||
| القدرة على تحمل الجهد | 1000 فولت تيار متردد لمدة دقيقة واحدة. بين جميع محطات الإمداد المتصلة ببعضها البعض والعلبة | |||
| مقاومة العزل | 20 ميجا أوم، أو أكثر، مع جهاز قياس 250 فولت تيار مستمر بين جميع أطراف الإمداد المتصلة ببعضها البعض والحاوية | |||
| مقاومة الاهتزاز | تردد 10 إلى 150 هرتز، 0.75 مم 0.030 بسعة مزدوجة في اتجاهات X وY وZ لمدة ساعتين لكل منهما | |||
| مقاومة الصدمات | تسارع 490 م/ث2 (50 جم تقريبًا) في اتجاهات X وY وZ ثلاث مرات لكل منها | |||
| عنصر انبعاث | الأشعة تحت الحمراء LED (ذروة الطول الموجي للانبعاثات: 950 نانومتر 0.037 مل، نظام المسح المتزامن) |
|||
| مادة | الهيكل: ABS مقاوم للحرارة، غطاء العدسة: أكريليك، غطاء المؤشر: أكريليك | |||
| كابل | كابل إطار كابتيري مقاوم للزيت بقطر 0.3 مم2 رباعي النواة (الباعث: ثلاثي النواة)، بطول 2 متر و6.562 قدم | |||
| تمديد الكابلات | يمكن تمديد ما يصل إلى إجمالي 100 متر (328.084 قدمًا) لكل من المرسل والمستقبل بكابل 0.3 مم2 أو أكثر. | |||
| وزن | الوزن الصافي: باعث 80 جرام تقريبًا. ريسيفر 85 جرام تقريبا الوزن الإجمالي: 270 جرام تقريبًا. |
الوزن الصافي: باعث 70 جرام تقريبًا. ريسيفر 80 جرام تقريبا الوزن الإجمالي: 270 جرام تقريبًا. |
الوزن الصافي: باعث 80 جرام تقريبًا. ريسيفر 85 جرام تقريبا الوزن الإجمالي: 270 جرام تقريبًا. |
الوزن الصافي: باعث 70 جرام تقريبًا. ريسيفر 80 جرام تقريبا الوزن الإجمالي: 270 جرام تقريبًا. |
