| Taper |
Sortie NPN |
Sortie PNP |
|
|
| Taper |
Modèle standard |
Type à longue portée de détection |
Modèle standard |
Type à longue portée de détection |
| Numéro de modèle. |
NA1-PK5 |

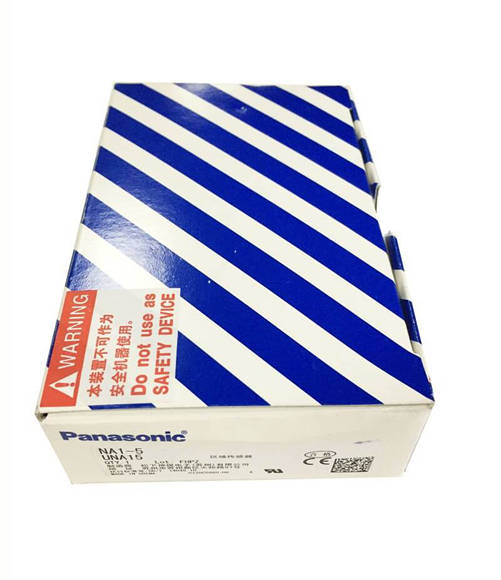

NA1-5 |
NA1-PK5-PN |
NA1-5-PN |
| Conformité à la directive marquage CE |
Directive CEM, directive RoHS |
|
|
|
| Hauteur de détection |
100 mm 3,937 pouces |
|
|
|
Plage de détection
(Remarque 2) |
0,1 à 1,2 m 0,328 à 3,937 pieds
(0,05 à 0,5 m 0,164 à 1,640 pieds lorsque réglé sur SHORT) |
0,2 à 3 m 0,656 à 9,843 pieds
(0,05 à 1 m 0,164 à 3,281 pieds lorsque réglé sur SHORT) |
0,1 à 1,2 m 0,328 à 3,937 pieds
(0,05 à 0,5 m 0,164 à 1,640 pieds lorsque réglé sur SHORT) |
0,2 à 3 m 0,656 à 9,843 pieds
(0,05 à 1 m 0,164 à 3,281 pieds lorsque réglé sur SHORT) |
| Pas de faisceau |
25 mm 0,984 pouces |
|
|
|
| Nombre de canaux de faisceau |
5 canaux de faisceau |
|
|
|
| Objet à détecter |
Objet opaque de ø35 mm ø1,378 po ou plus
(objet complètement interrompu par le faisceau) |
|
|
|
| Tension d'alimentation |
12 à 24 V CC ± 10 % Ondulation PP 10 % ou moins |
|
|
|
Consommation d'énergie
(Remarque 3) |
Émetteur : 0,5 W ou moins,
Récepteur : 0,8 W ou moins |
Émetteur : 0,6 W ou moins,
Récepteur : 0,9 W ou moins |
|
|
| Sortir |
Transistor à collecteur ouvert NPN
・Courant absorbé maximum : 100 mA
・Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V)
・Tension résiduelle : 1 V ou moins (à un courant absorbé de 100 mA)
0,4 V ou moins (à un courant absorbé de 16 mA) |
Transistor PNP à collecteur ouvert
・Courant source maximum : 100 mA
・Tension appliquée : 30 V CC ou moins (entre la sortie et +V)
・Tension résiduelle : 1 V ou moins (à un courant source de 100 mA)
0,4 V ou moins (à un courant source de 16 mA) |
|
|
|
Catégorie d'utilisation |
DC-12 ou DC-13 |
|
|
|
| Opération de sortie |
ON ou OFF lorsqu'un ou plusieurs canaux de faisceau sont interrompus /
ON ou OFF lorsque deux canaux de faisceau ou plus sont interrompus,
sélectionnable par le commutateur de mode de fonctionnement |
|
|
|
| Protection contre les courts-circuits |
Incorporé |
|
|
|
| Temps de réponse |
10 ms ou moins
(lorsque la prévention des interférences est utilisée, en état clair : 30 ms ou moins, en état sombre : 13 ms ou moins) |
|
|
|
| Indicateurs
Émetteur |
Indicateur d'alimentation : LED verte (s'allume lorsque l'appareil est sous tension)
Indicateur de tâche : LED orange (s'allume ou clignote lorsque l'entrée de l'indicateur de tâche est faible, le modèle d'éclairage est sélectionné par le commutateur de mode de fonctionnement) |
Indicateur d'alimentation : LED verte (s'allume lorsque l'appareil est sous tension)
Indicateur de tâche : LED orange (s'allume ou clignote lorsque l'entrée de l'indicateur de tâche est élevée, le modèle d'éclairage est sélectionné par le commutateur de mode de fonctionnement) |
|
|
| Indicateurs
Récepteur |
Indicateur de fonctionnement : LED rouge (s'allume lorsqu'un ou plusieurs canaux de faisceau sont interrompus, mais s'allume lorsque deux canaux de faisceau ou plus sont interrompus en mode d'interruption à double faisceau)
Indicateur de faisceau incident stable : LED verte (s'allume lorsque tous les canaux de faisceau sont reçus de manière stable)
Indicateur de tâche : LED orange (s'allume ou clignote lorsque l'entrée de l'indicateur de tâche est faible, le modèle d'éclairage est sélectionné par le commutateur de mode de fonctionnement) |
Indicateur de fonctionnement : LED rouge (s'allume lorsqu'un ou plusieurs canaux de faisceau sont interrompus, mais s'allume lorsque deux canaux de faisceau ou plus sont interrompus en mode d'interruption à double faisceau)
Indicateur de faisceau incident stable : LED verte (s'allume lorsque tous les canaux de faisceau sont reçus de manière stable)
Indicateur de tâche : LED orange (s'allume ou clignote lorsque l'entrée de l'indicateur de tâche est élevée, le modèle d'éclairage est sélectionné par le commutateur de mode de fonctionnement) |
|
|
| Fonction de prévention des interférences |
Incorporé |
|
|
|
| Degré de pollution |
3 (Environnement industriel) |
|
|
|
| Protection |
IP62 (CEI) |
|
|
|
| Température ambiante |
-10 à +55 ℃ +14 à +131 ℉
(Pas de condensation de rosée ni de givrage autorisé),
Stockage : -20 à +70 ℃ -4 à +158 ℉ |
|
|
|
| Humidité ambiante |
35 à 85 % HR, Stockage : 35 à 85 % HR |
|
|
|
| Éclairement ambiant |
Lumière à incandescence : 3 000 lx ou moins sur la face réceptrice de lumière |
|
|
|
| Tenue à la tension |
1 000 V CA pendant une minute. entre toutes les bornes d'alimentation connectées ensemble et le boîtier |
|
|
|
| Résistance d'isolation |
20 MΩ, ou plus, avec un mégohmmètre de 250 V CC entre toutes les bornes d'alimentation connectées ensemble et le boîtier |
|
|
|
| Résistance aux vibrations |
Fréquence de 10 à 150 Hz, 0,75 mm 0,030 en double amplitude dans les directions X, Y et Z pendant deux heures chacune |
|
|
|
| Résistance aux chocs |
Accélération de 490 m/s2 (50 G environ) dans les directions X, Y et Z trois fois chacune |
|
|
|
| Élément émetteur |
LED infrarouge
(longueur d'onde d'émission maximale : 950 nm 0,037 mil, système de balayage synchronisé) |
|
|
|
| Matériel |
Boîtier : ABS résistant à la chaleur, Cache d'objectif : Acrylique, Cache d'indicateur : Acrylique |
|
|
|
| Câble |
Câble en caoutchouc résistant à l'huile, 0,3 mm2, à 4 conducteurs (émetteur : 3 conducteurs), 2 m de long |
|
|
|
| Rallonge de câble |
Une extension jusqu'à 100 m au total est possible pour l'émetteur et le récepteur avec un câble de 0,3 mm2 ou plus. |
|
|
|
| Poids |
Poids net :
Émetteur 80 g environ.
Récepteur 85 g env.
Poids brut : 270 g environ. |
Poids net :
Émetteur 70 g environ.
Récepteur 80 g env.
Poids brut : 270 g environ. |
Poids net :
Émetteur 80 g environ.
Récepteur 85 g env.
Poids brut : 270 g environ. |
Poids net :
Émetteur 70 g environ.
Récepteur 80 g env.
Poids brut : 270 g environ. |
