| يكتب |
مجموعة كابلات من النوع القياسي |
مجموعة كابلات من نوع الاستشعار طويل المدى |
|
|

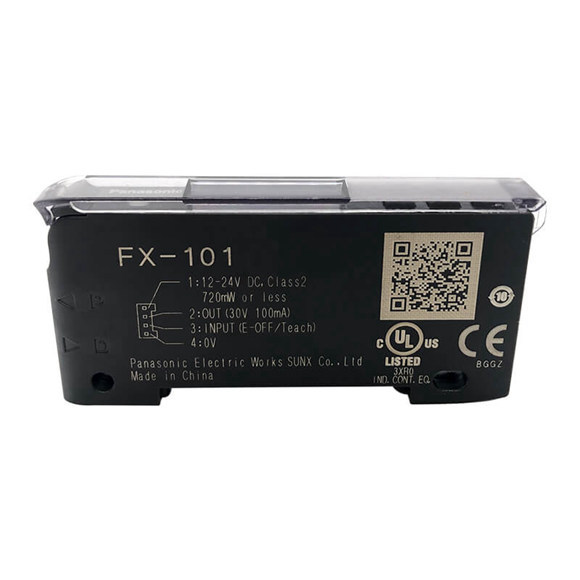

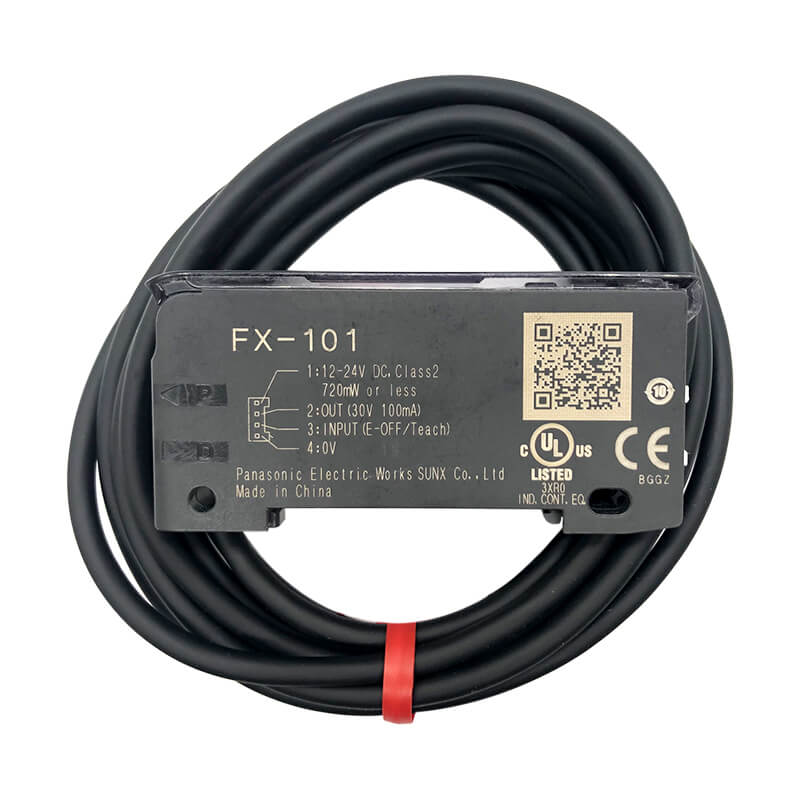

| إخراج نموذج NPN |
FX-101(-Z)
(الملاحظة 5) |
فكس-101-CC2 |
FX-102(-Z)
(الملاحظة 5) |
فكس-102-CC2 |
| إخراج نموذج PNP |
FX-101P(-Z)
(الملاحظة 5) |
فكس-101P-CC2 |
FX-102P(-Z)
(الملاحظة 5) |
فكس-102P-CC2 |
| علامة CE الامتثال لتوجيهات |
توجيه EMC، توجيه RoHS |
|
|
|
| جهد الإمداد |
12 إلى 24 فولت تيار مستمر ±10% تموج PP 10% أو أقل |
|
|
|
| استهلاك الطاقة |
التشغيل العادي: 720 ميجاوات أو أقل (الاستهلاك الحالي 30 مللي أمبير أو أقل عند جهد إمداد 24 فولت)
وضع ECO: 600 ميجاوات أو أقل (الاستهلاك الحالي 25 مللي أمبير أو أقل عند جهد إمداد 24 فولت) |
|
|
|
| الإخراج |
ترانزستور NPN ذو المجمع المفتوح
• الحد الأقصى لتيار الحوض: 100 مللي أمبير
• الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و0 فولت)
• الجهد المتبقي: 1.5 فولت أو أقل (عند تيار حوض 100 مللي أمبير)
ترانزستور مفتوح التجميع PNP
• الحد الأقصى لتيار المصدر: 100 مللي أمبير
• الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و +V)
• الجهد المتبقي: 1.5 فولت أو أقل (عند تيار مصدر 100 مللي أمبير)
|
|
|
|
| المدخلات الخارجية |
إدخال عدم الاتصال NPN
• حالة الإشارة
عالية: +8 فولت إلى + فولت تيار مستمر أو مفتوح
منخفض: 0 إلى +2 فولت تيار مستمر
(تيار المصدر 0.5 مللي أمبير أو أقل)
• مقاومة الإدخال: 10 كيلو أوم تقريبًا.
إدخال عدم الاتصال PNP
• حالة الإشارة
عالية: +4 فولت إلى + فولت تيار مستمر (تيار الحوض 0.5 إلى 3 مللي أمبير)
منخفض: 0 إلى +0.6 فولت تيار مستمر أو مفتوح
• مقاومة الإدخال: 10 كيلو أوم تقريبًا.
|
|
|
|
| ��قت الاستجابة |
تردد الانبعاث 0: 250 ميكرو ثانية أو أقل (إعداد المصنع الافتراضي)
تردد الانبعاث 1: 450 ميكرو ثانية أو أقل
تردد الانبعاث 2: 500 ميكرو ثانية أو أقل
تردد الانبعاث 3: 600 ميكرو ثانية أو أقل |
تردد الإصدار 1: 2.5 مللي ثانية أو أقل (إعداد المصنع الافتراضي)
تردد الإصدار 2: 2.8 مللي ثانية أو أقل
تردد الإصدار 3: 3.2 مللي ثانية أو أقل
تردد الإصدار 4: 5.0 مللي ثانية أو أقل |
|
|
| إعداد الحساسية |
تعليم نقطتين / تعليم محدود / تعليم تلقائي كامل |
|
|
|
| مؤشر التشغيل |
مؤشر LED برتقالي (يضيء عند تشغيل الإخراج) |
|
|
|
| العرض الرقمي |
شاشة LCD مكونة من 4 أرقام (أخضر) + 4 أرقام (أحمر). |
|
|
|
الحساسية الدقيقة
وظيفة تعديل |
إدماج |
|
|
|
| وظيفة الموقت |
مؤقت تشغيل/إيقاف تأخير، قابل للتبديل سواء كان فعالاً أو غير فعال
[فترة المؤقت: 1 مللي ثانية، 5 مللي ثانية، 10 مللي ثانية، 20 مللي ثانية، 40 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية، 500 مللي ثانية، 1000 مللي ثانية] |
|
|
|
| وظيفة تحديد كمية الانبعاثات |
3 مستويات + إعداد تلقائي (منذ الإنتاج في ديسمبر 2007) |
|
|
|
منع التدخل
وظيفة |
المدمجة (الملاحظة 2)
طريقة اختيار تردد الانبعاث
(الوظائف عند تردد الانبعاث 1 أو 2 أو 3) |
طريقة اختيار تردد الانبعاث المدمجة
(الملاحظة 2)
(الوظائف عند تردد الانبعاث 1 أو 2 أو 3 أو 4) |
|
|
المحيطة
درجة الحرارة |
–10 إلى +55 درجة مئوية +14 إلى +131 درجة فهرنهايت
(إذا تم تركيب 4 إلى 7 وحدات بالقرب من بعضها البعض: –10 إلى +50 درجة مئوية +14 إلى +122 درجة فهرنهايت، إذا تم تركيب 8 إلى 16 وحدة بالقرب من بعضها البعض: –10 إلى +45 درجة مئوية +14 إلى +113 درجة فهرنهايت) (لا يسمح بتكثيف الندى أو التجمد)،
التخزين: –20 إلى +70 درجة مئوية -4 إلى +158 ℉ |
|
|
|
المحيطة
الرطوبة |
35 إلى 85% رطوبة نسبية، التخزين: 35 إلى 85% رطوبة نسبية |
|
|
|
المحيطة
الإضاءة |
الضوء المتوهج: 3000 ℓx أو أقل على الوجه المستقبل للضوء |
|
|
|
الجهد
القدرة على تحمل |
1000 فولت تيار متردد لمدة دقيقة واحدة. بين جميع أطراف الإمداد المتصلة ببعضها البعض والحاوية (الملاحظة 3) |
|
|
|
العزل
مقاومة |
20 ميجا أوم، أو أكثر، مع جهاز قياس 250 فولت تيار مستمر بين جميع أطراف الإمداد المتصلة ببعضها البعض والحاوية (الملاحظة 3) |
|
|
|
الاهتزاز
مقاومة |
تردد 10 إلى 150 هرتز، 0.75 مم 0.030 بسعة مزدوجة في اتجاهات X وY وZ لمدة ساعتين لكل منهما |
|
|
|
الصدمات
مقاومة |
تسارع 98 م/ث2 (10 جيجا تقريبًا) في اتجاهات X وY وZ خمس مرات لكل منها |
|
|
|
انبعاث العنصر
(المشكل) |
LED أحمر (ذروة الطول الموجي للانبعاثات: 643 نانومتر 0.025 مل) |
|
|
|
| مادة |
الهيكل: بولي كربونات, مفتاح المفتاح: بولي كربونات, ذراع قفل الألياف: PBT |
|
|
|
| طريقة الاتصال |
الموصل (ملاحظة 4) |
|
|
|
| طول الكابل |
الطول الإجمالي يصل إلى 100 متر (328.084 قدمًا) ممكن باستخدام كابل 0.3 مم2 أو أكثر. |
|
|
|
| وزن |
الوزن الصافي: 15 جرام تقريبًا.
الوزن الإجمالي: 35 جرام تقريبًا. |
الوزن الصافي: 15 جرام تقريبًا.
الوزن الإجمالي: 75 جرام تقريبًا. |
الوزن الصافي: 15 جرام تقريبًا.
الوزن الإجمالي: 35 جرام تقريبًا. |
الوزن الصافي: 15 جرام تقريبًا.
الوزن الإجمالي: 75 جرام تقريبًا. |
| ملحق |
FC-FX-1
(غطاء الحماية): 1 قطعة.
(ملاحظة 6) |
FC-FX-1
(غطاء الحماية): 1 قطعة.
(ملاحظة 6)
CN-14A-C2
(كابل متصل بالموصل، بطول 2 متر و6.562 قدم): قطعة واحدة. |
FC-FX-1
(غطاء الحماية): 1 قطعة.
(ملاحظة 6) |
FC-FX-1
(غطاء الحماية): 1 قطعة.
(ملاحظة 6)
CN-14A-C2
(كابل متصل بالموصل، بطول 2 متر و6.562 قدم): قطعة واحدة. |
