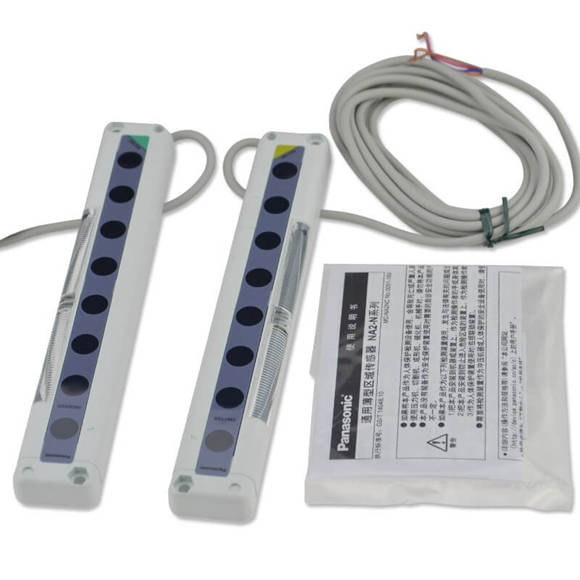

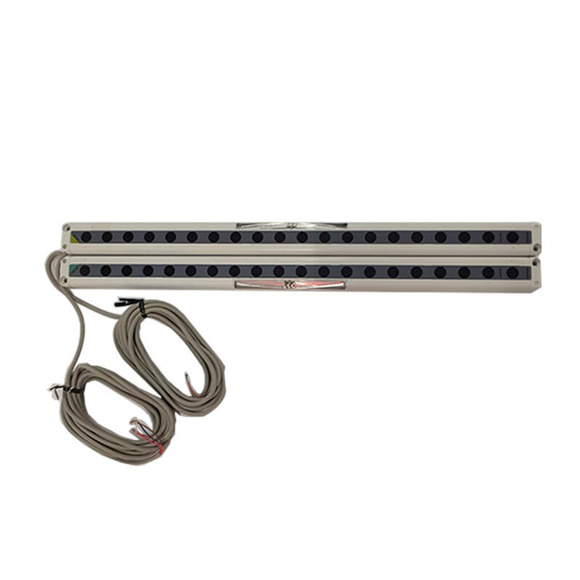

| عدد قنوات الشعاع |
8 |
12 |
16 |
20 |
24 |
28 |
| إخراج نموذج NPN |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| إخراج نموذج PNP |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| علامة CE الامتثال لتوجيهات |
توجيه EMC، توجيه RoHS |
|
|
|
|
|
| استشعار الارتفاع |
140 ملم
5.512 بوصة |
220 ملم
8.661 بوصة |
300 ملم
11.811 بوصة |
380 ملم
14.961 بوصة |
460 ملم
18.110 بوصة |
540 ملم
21.260 بوصة |
| نطاق الاستشعار |
5 م 16.404 قدم |
|
|
|
|
|
| الملعب شعاع |
20 ملم 0.787 بوصة |
|
|
|
|
|
| كائن الاستشعار |
φ30 مم φ1.181 بوصة أو أكثر من الكائنات المعتمة (الكائنات التي تمت مقاطعتها بالكامل) |
|
|
|
|
|
| جهد الإمداد |
12 إلى 24 فولت تيار مستمر ±10% تموج PP 10% أو أقل |
|
|
|
|
|
| الإخراج |
ترانزستور NPN ذو المجمع المفتوح
• الحد الأقصى لتيار الحوض: 100 مللي أمبير
• الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و0 فولت)
• الجهد المتبقي: 2 فولت أو أقل (عند تيار حوض 100 مللي أمبير)، 1 فولت أو أقل (عند تيار حوض 16 مللي أمبير)
ترانزستور مفتوح التجميع PNP
• الحد الأقصى لتيار المصدر: 100 مللي أمبير
• الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و+V)
• الجهد المتبقي: 2 فولت أو أقل (عند تيار مصدر 100 مللي أمبير)، 1 فولت أو أقل (عند تيار مصدر 16 مللي أمبير)
|
|
|
|
|
|
|
فئة الاستخدام |
DC-12 أو DC-13 |
|
|
|
|
|
| عملية الإخراج |
يتم تشغيله عند استقبال جميع قنوات الشعاع
(يتم إيقاف تشغيله عند مقاطعة قناة شعاع واحدة أو أكثر) |
|
|
|
|
|
| حماية ماس كهربائى |
إدماج |
|
|
|
|
|
| وقت الاستجابة |
10 مللي ثانية أو أقل (12 مللي ثانية أو أقل عند استخدام وظيفة منع التداخل) |
|
|
|
|
|
| المؤشرات
باعث |
مؤشر الانبعاث: LED أخضر × 2 (يضيء أثناء الانبعاث؛ يضيء مصباح LED واحد لإعداد التردد A، ويضيء كلا المصباحين
لإعداد التردد B)
مؤشر الوظيفة: LED أحمر (يضيء أو يومض أو ينطفئ عند تطبيق إدخال مؤشر الوظيفة، يتم تحديده بواسطة مفتاح وضع التشغيل) |
|
|
|
|
|
| استقبال المؤشرات |
مؤشر التشغيل: LED أحمر (يضيء عند انقطاع قناة شعاع واحدة أو أكثر)
مؤشر شعاع الحادث المستقر: LED الأخضر (يضيء عندما يتم استقبال جميع قنوات الشعاع بشكل ثابت)
مؤشر العمل: LED الأحمر (يضيء أو يومض أو ينطفئ عند تطبيق إدخال مؤشر الوظيفة، يتم تحديده بواسطة مفتاح وضع التشغيل)
* عندما يتدفق تيار زائد عبر الإخراج، يومض مؤشر شعاع الحادث المستقر ومؤشر التشغيل على جهاز الاستقبال في وقت واحد بسبب تشغيل دائرة حماية ماس كهربائى. |
|
|
|
|
|
| وظيفة منع التدخل |
إدماج |
|
|
|
|
|
| وظيفة اختبار الإدخال (وقف الانبعاثات). |
إدماج |
|
|
|
|
|
| درجة التلوث |
3 (البيئة الصناعية) |
|
|
|
|
|
| حماية |
IP40 (إيك) |
|
|
|
|
|
| درجة الحرارة المحيطة |
–10 إلى +55 درجة مئوية +14 إلى +131 درجة فهرنهايت (لا يسمح بتكثيف الندى أو التجمد)،
التخزين: –10 إلى +60 درجة مئوية +14 إلى +140 درجة فهرنهايت |
|
|
|
|
|
| الرطوبة المحيطة |
35 إلى 85% رطوبة نسبية، التخزين: 35 إلى 85% رطوبة نسبية |
|
|
|
|
|
| الإضاءة المحيطة |
الضوء المتوهج: 3000 ليكس أو أقل على الوجه المستقبل للضوء |
|
|
|
|
|
| القدرة على تحمل الجهد |
1000 فولت تيار متردد لمدة دقيقة واحدة. بين جميع محطات الإمداد المتصلة ببعضها البعض والعلبة |
|
|
|
|
|
| مقاومة العزل |
20 ميجا أوم، أو أكثر، مع جهاز قياس 250 فولت تيار مستمر بين جميع أطراف الإمداد المتصلة ببعضها البعض والحاوية |
|
|
|
|
|
| مقاومة الاهتزاز |
تردد 10 إلى 150 هرتز، 0.75 مم 0.030 بسعة مزدوجة في اتجاهات X وY وZ لمدة ساعتين لكل منهما |
|
|
|
|
|
| مقاومة الصدمات |
تسارع 500 م/ث2 (50 جم تقريبًا) في اتجاهات X وY وZ ثلاث مرات لكل منها |
|
|
|
|
|
| عنصر انبعاث |
الأشعة تحت الحمراء LED (ذروة الطول الموجي للانبعاثات: 870 نانومتر 0.034 مل (الملاحظة 3)، معدلة) |
|
|
|
|
|
| مادة |
الهيكل: ABS مقاوم للحرارة، غطاء العدسة: بوليستر، غطاء المؤشر: أكريليك |
|
|
|
|
|
| كابل |
كابل كابتير رباعي النواة مقاس 0.2 مم2 بطول 3 أمتار (9.843 قدمًا). |
|
|
|
|
|
| تمديد الكابلات |
من الممكن تمديد ما يصل إلى 25 مترًا (82.021 قدمًا) لكل من المرسل والمستقبل، بكابل 0.2 مم2 أو أكثر. |
|
|
|
|
|
الوزن
(الوزن الإجمالي للباعث والمستقبل) |
الوزن الصافي:
350 جرام تقريبًا.
الوزن الإجمالي:
550 جرام تقريبًا. |
الوزن الصافي:
400 جرام تقريبًا.
الوزن الإجمالي:
600 جرام تقريبًا. |
الوزن الصافي:
450 جرام تقريبًا.
الوزن الإجمالي:
650 جرام تقريبًا. |
الوزن الصافي:
500 جرام تقريبًا.
الوزن الإجمالي:
700 جرام تقريبًا. |
الوزن الصافي:
570 جرام تقريبًا.
الوزن الإجمالي:
750 جرام تقريبًا. |
الوزن الصافي:
650 جرام تقريبًا.
الوزن الإجمالي:
800 جرام تقريبًا. |
