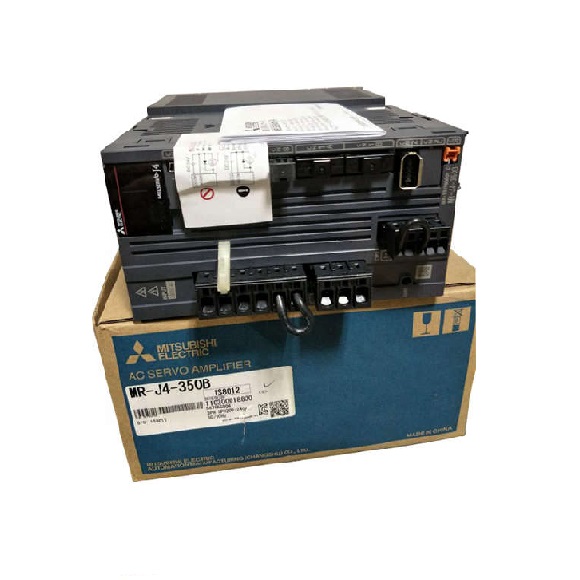

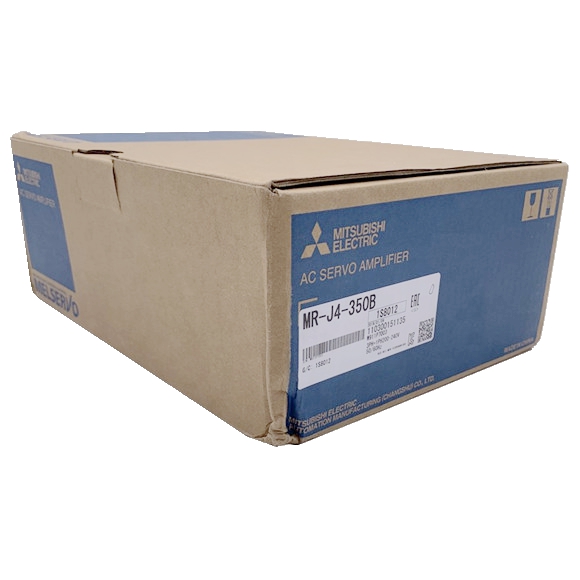

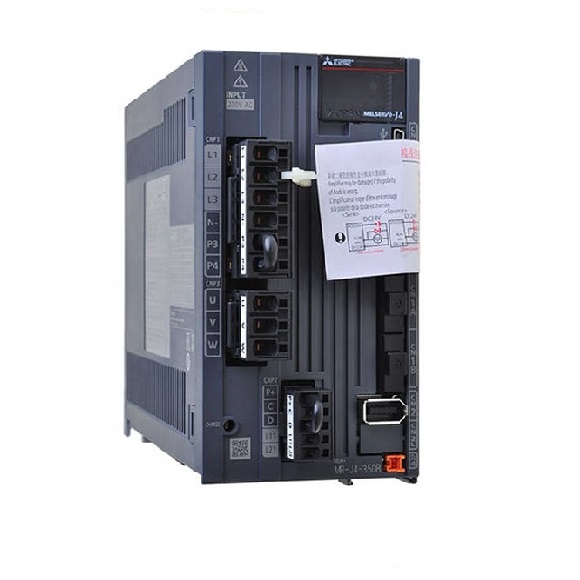

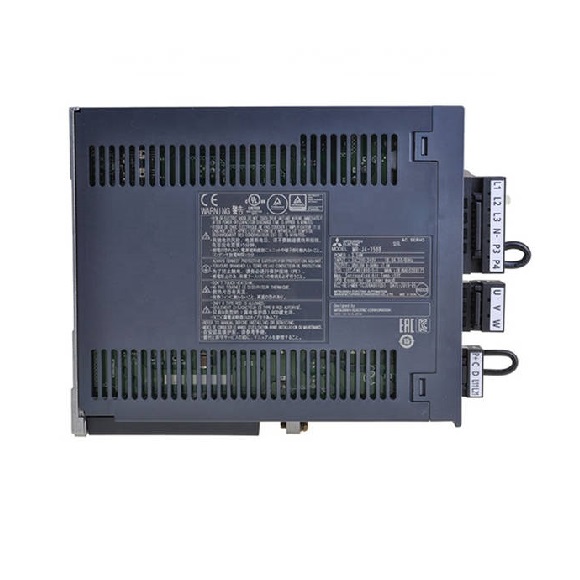

| Mitsubishi MELSERVO-J4 সিরিজ সার্ভো এমপ্লিফায়ার MR-J4-_(-RJ) |
10B |
20B |
40B |
60B |
70B |
100B |
200B |
350B |
500B |
700B |
11KB |
15KB |
22KB |
| আউটপুট রেট ভোল্টেজ |
3-ফেজ 170 V AC |
| রেট করা বর্তমান [A] |
1.1 |
1.5 |
2.8 |
3.2 |
5.8 |
6.0 |
11.0 |
17.0 |
28.0 |
37.0 |
68.0 |
87.0 |
126.0 |
|
ভোল্টেজ / ফ্রিকোয়েন্সি ACinput এ |
3-ফেজ বা 1-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60 Hz |
3-ফেজ বা 1-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60Hz (নোট 13) |
3-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60 Hz |
| DCinput এ (নোট 16) |
283 V DC থেকে 340 V DC |
| রেট করা বর্তমান (নোট 11)
[ক] |
0.9 |
1.5 |
2.6 |
3.2 (নোট 6) |
3.8 |
5.0 |
10.5 |
16.0 |
21.7 |
28.9 |
46.0 |
64.0 |
95.0 |
| অনুমোদিত ভোল্টেজ ওঠানামা
ACinput এ |
3-ফেজ বা 1-ফেজ 170 V AC থেকে 264 V AC |
3-ফেজ বা 1-ফেজ 170 V AC থেকে 264 V AC (নোট 13) |
3-ফেজ 170 V AC থেকে 264 V AC |
| DCinput এ (নোট 16) |
241 V DC থেকে 374 V DC |
| অনুমতিযোগ্য ফ্রিকোয়েন্সি ওঠানামা |
±5% এর মধ্যে |
| পাওয়ার সাপ্লাই ক্ষমতা [kVA] |
বিভাগ 10.2 পড়ুন। |
| ইনরাশ স্রোত
[ক] |
বিভাগ 10.5 পড়ুন। |
| কন্ট্রোল সার্কিট পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ/ ফ্রিকোয়েন্সি
এসি ইনপুটে |
1-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60 Hz |
| ডিসি ইনপুটে (নোট 16) |
283 V DC থেকে 340 V DC |
| রেট করা বর্তমান
[ক] |
0.2 |
0.3 |
| অনুমতিযোগ্য ফ্রিকোয়েন্সি ওঠানামা |
±5% এর মধ্যে |
| শক্তি খরচ
[W] |
30 |
45 |
| ইনরাশ স্রোত
[ক] |
বিভাগ 10.5 পড়ুন। |
| ভোল্টেজ |
24 V DC ± 10% |
| বর্তমান ক্ষমতা
[ক] |
0.3 (CN8 সংযোগকারী সংকেত সহ) (নোট 1) |
| নিয়ন্ত্রণ পদ্ধতি |
সাইন-ওয়েভ PWM নিয়ন্ত্রণ, বর্তমান নিয়ন্ত্রণ পদ্ধতি |
| গতিশীল ব্রেক |
অন্তর্নির্মিত |
বাহ্যিক বিকল্প (নোট 9, 12) |
| SSCNET III/H যোগাযোগ চক্র (নোট 8) |
0.222 ms, 0.444 ms, 0.888 ms |
| সম্পূর্ণরূপে বন্ধ লুপ নিয়ন্ত্রণ |
সামঞ্জস্যপূর্ণ (নোট 7) |
| স্কেল পরিমাপ ফাংশন |
সামঞ্জস্যপূর্ণ (নোট 10) |
| লোড-সাইড এনকোডার ইন্টারফেস (নোট 5) |
মিতসুবিশি বৈদ্যুতিক উচ্চ গতির সিরিয়াল যোগাযোগ |
| যোগাযোগ ফাংশন |
USB: একটি ব্যক্তিগত কম্পিউটার বা অন্যদের সাথে সংযোগ (MR Configurator2- সামঞ্জস্যপূর্ণ) |
| এনকোডার আউটপুট ডাল |
সামঞ্জস্যপূর্ণ (A/B/Z-ফেজ পালস) |
| এনালগ মনিটর |
দুটি চ্যানেল |
| প্রতিরক্ষামূলক ফাংশন |
ওভারকারেন্ট শাট-অফ, রিজেনারেটিভ ওভারভোল্টেজ শাট-অফ, ওভারলোড শাট-অফ (ইলেক্ট্রনিক থার্মাল), সার্ভো মোটর ওভারহিট সুরক্ষা, এনকোডার ত্রুটি সুরক্ষা, পুনর্জন্মগত ত্রুটি সুরক্ষা, আন্ডারভোল্টেজ সুরক্ষা, তাত্ক্ষণিক শক্তি ব্যর্থতা সুরক্ষা, ওভারস্পিড সুরক্ষা, ত্রুটির অতিরিক্ত সুরক্ষা, চৌম্বকীয় মেরু সনাক্তকরণ এবং নিয়ন্ত্রণ সুরক্ষা। |
| কার্যকরী নিরাপত্তা |
STO (IEC/EN 61800-5-2) |
