| Vrsta |
Tip priključka |
Vrsta kabla |
| Model
NPN izlaz |

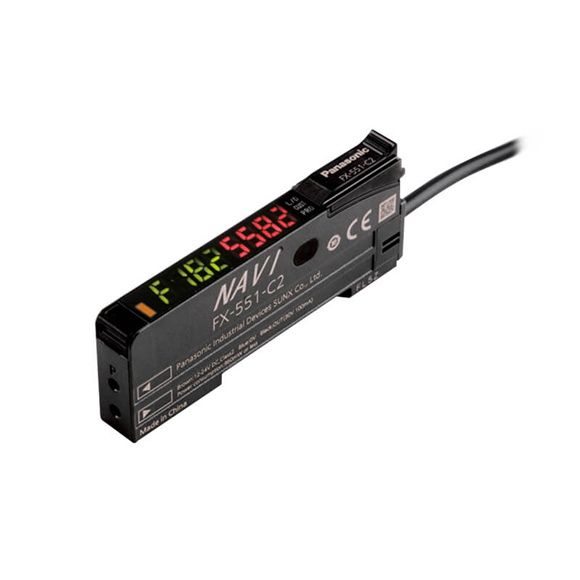

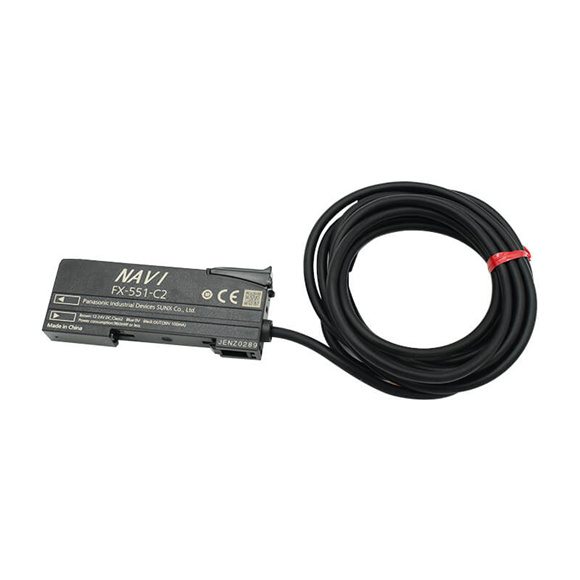

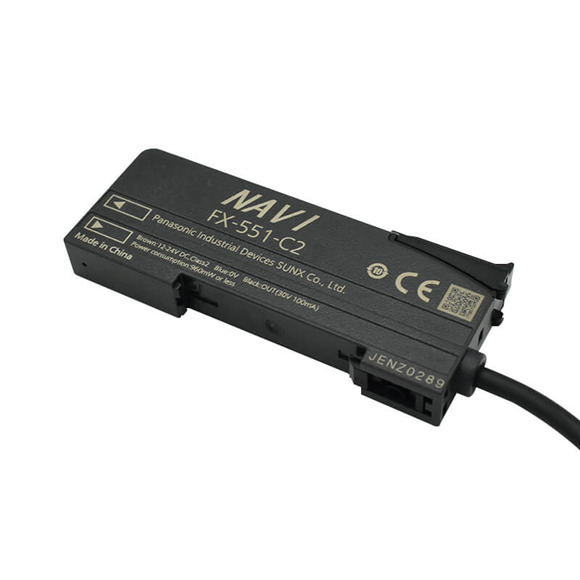

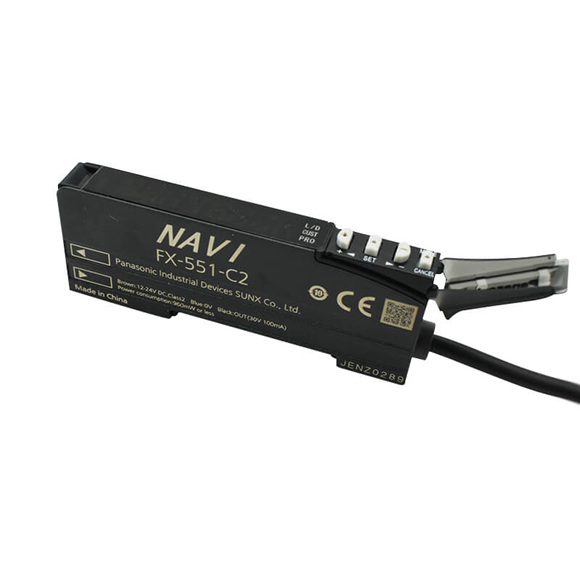

FX-551 |
FX-551-C2 |
| PnP izlaz |
FX-551P |
FX-551P-C2 |
| Označavanje CE označavanja usklađenosti sa direktivom |
EMC Direktiva, RoHS direktiva |
|
| Napon napajanja |
12 do 24 V DC + 10-15% RIPPLE PP 10% ili manje |
|
| Potrošnja energije |
EMC Direktiva, RoHS direktiva |
|
| Izlaz |
NPN tranzistor otvorenog kolektora
· Maksimalna struja sudopera: 100 mA
· Primijenjeni napon: 30 V DC ili manje (između izlaza i 0 V)
· Preostali napon: 2 V ili manje) (na maksimalnoj struji) (na maksimalnoj struji)
PnP Transstor na otvorenom
· Maksimalna struja izvora: 100 mA
· Primijenjeni napon: 30 V DC ili manje (između izlaza i + V)
· Preostali napon: 2 V ili manje (na maksimalnoj izvoru)
|
|
| Izlazni rad |
Premjetan ili LAM-on-on ili tamna na režimu L / D |
|
| Zaštita od kratkog spoja |
Ugrađen |
|
| Vrijeme odziva |
Brzo: 60 μs ili manje, std: 250μs ili manje, dugi: 2ms ili manji, U-LG: 4ms ili manje, Hypr: 24ms ili manji, odabir |
|
| Podešavanje osjetljivosti |
Nastava / ograničenje nastavnog / ograničenja nastavnog / ograničenja / prilagođavanja punog tečaja / ručno podešavanje |
|
| Podešavanje osjetljivosti na incident |
Incorporated, 4 koraka |
|
| Raspon prikaza intenziteta incidenta |
Brzi / STD: 0 do 4.000, dugački: 0 do 8.000, U-LG / Hypr: 0 do 9.999 |
|
| Funkcija tajmera |
Ugrađen sa varijabilnim isključenim odgodom / na kašnjenjem / jednom snimkom / preklopnim ili efektivnim ili neefikasnim |
|
| Funkcija smetnji različite frekvencije (bilješka 4) |
Ugrađen (do 4 jedinice). Imajte na umu da vrijeme odgovora varira ovisno o postavci.
F-1: 0,8 ms ili manje, F-2: 0,9 ms ili manje, F-3: 1,0 ms ili manje, F-4: 1,7 ms ili manje |
|
| Zaštita |
IP40 (IEC) |
|
| Temperatura okoline |
-10 do +55 ℃ +14 do +131 ℉ (ako je 4 do 7 jedinica montirano u kaskadu: -10 do +50 ℃ +14 do +122 ℉ ili ako je 8 do 16 jedinica
montirano u kaskadu: -10 do +113 ℉) (bez kondenzacije ili glazure), pohrane: -20 do +70 ℃ -4 do +158 ℉ |
|
| Emitting element (modulirano) |
Crveni LED (najveća emisija talasna dužina: 660 nm 0,026 mil) |
|
| Materijal |
Kućište, poklopac kućišta: Polikarbonat, prekidač: poliacetal |
|
| Kabl |
- |
0,2 mm2 3-core kablovski kabel, 2 m 6.562 FT Long |
| Proširenje kabla |
- |
Proširenje do ukupno ukupno 100 m 328.084 FT moguće je sa 0,3 mm2 ili više, kablom. (Međutim, napon napajanja 12 V DC ili više) |
| Težina |
Neto težina: 15 g cca, bruto težina: 55 g cca. |
Neto težina: 55 g cca, bruto težina: 90 g cca. |
