| يكتب |
نوع الموصل |
نوع الكابل |
| نموذج
مخرج NPN |

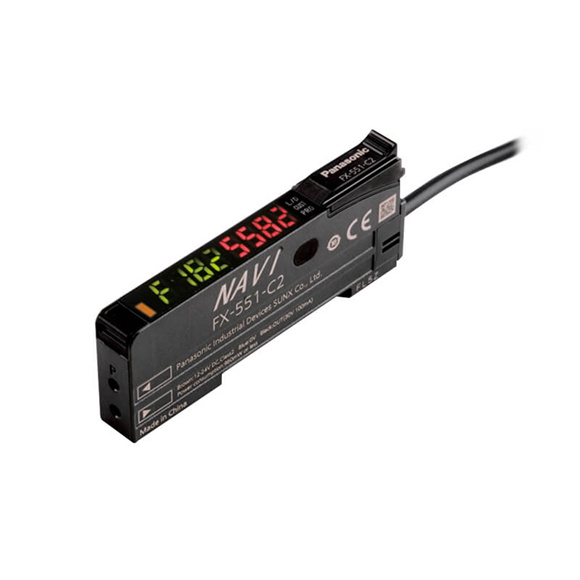

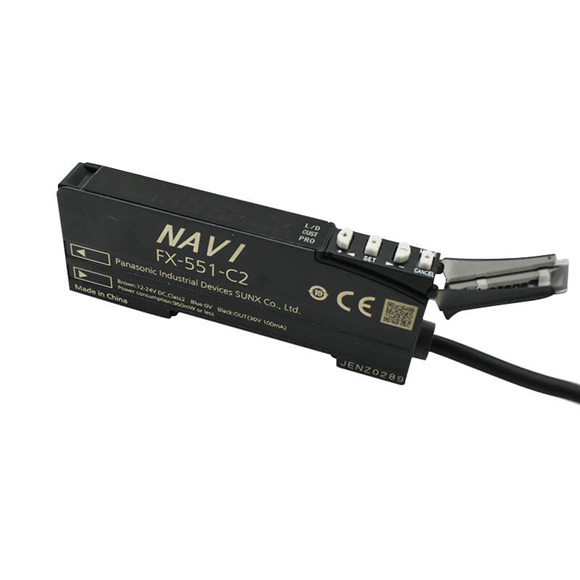

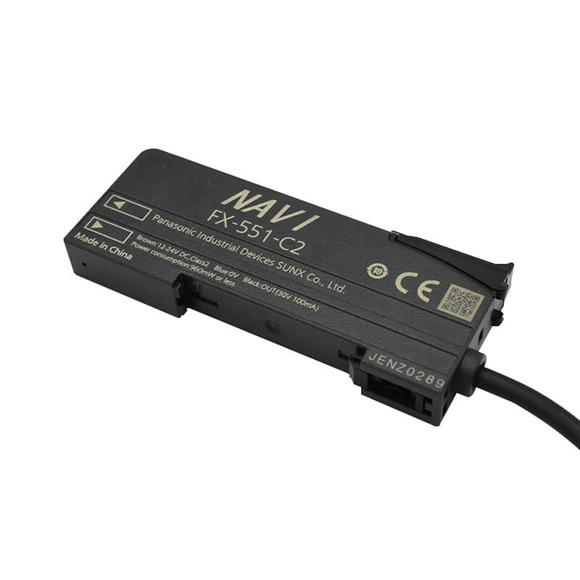

فكس-551 |
فكس-551-C2 |
| إخراج بي إن بي |
فكس-551P |
فكس-551P-C2 |
| علامة CE الامتثال لتوجيهات |
توجيه EMC، توجيه RoHS |
|
| جهد الإمداد |
12 إلى 24 فولت تيار مباشر +10−15% تموج PP 10% أو أقل |
|
| استهلاك الطاقة |
توجيه EMC، توجيه RoHS |
|
| الإخراج |
ترانزستور مجمع مفتوح NPN
・أقصى تيار للحوض: 100 مللي أمبير
・الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و0 فولت)
・الجهد المتبقي: 2 فولت أو أقل (ملاحظة 2) (عند الحد الأقصى لتيار الحوض)
ترانزستور مفتوح المجمع PNP
・أقصى تيار للمصدر: 100 مللي أمبير
・الجهد المطبق: 30 فولت تيار مستمر أو أقل (بين الخرج و+V)
・الجهد المتبقي: 2 فولت أو أقل (ملاحظة 2) (عند الحد الأقصى لتيار المصدر)
|
|
| عملية الإخراج |
قابل للتبديل إما Light-ON أو Dark-ON بواسطة وضع L/D |
|
| حماية ماس كهربائى |
إدماج |
|
| وقت الاستجابة |
سريع: 60 ميكرو ثانية أو أقل، STD: 250 مللي ثانية أو أقل، طويل: 2 مللي ثانية أو أقل، U-LG: 4 مللي ثانية أو أقل، HYPR: 24 مللي ثانية أو أقل، قابل للتحديد |
|
| إعداد الحساسية |
تعليم نقطتين / تعليم محدود / تعليم تلقائي كامل / تعديل يدوي |
|
| إعداد حساسية الضوء الحادث |
مدمج، 4 خطوات |
|
| نطاق عرض شدة الضوء الحادث |
سريع / STD: 0 إلى 4,000، طويل: 0 إلى 8,000، U-LG / HYPR: 0 إلى 9,999 |
|
| وظيفة الموقت |
مُدمج مع تأخير إيقاف التشغيل المتغير / تأخير التشغيل / طلقة واحدة / قابل للتحويل إما فعال أو غير فعال |
|
| وظيفة منع تداخل التردد المختلفة (الملاحظة 4) |
مدمجة (حتى 4 وحدات). لاحظ أن وقت الاستجابة يختلف حسب الإعداد.
F-1: 0.8 مللي ثانية أو أقل، F-2: 0.9 مللي ثانية أو أقل، F-3: 1.0 مللي ثانية أو أقل، F-4: 1.7 مللي ثانية أو أقل |
|
| حماية |
IP40 (إيك) |
|
| درجة الحرارة المحيطة |
-10 إلى +55 درجة مئوية +14 إلى +131 درجة فهرنهايت (إذا تم تركيب 4 إلى 7 وحدات في سلسلة متتالية: -10 إلى +50 درجة مئوية +14 إلى +122 درجة فهرنهايت أو إذا
تم تركيب 8 إلى 16 وحدة في سلسلة متتالية: -10 إلى +45 درجة مئوية +14 إلى +113 درجة فهرنهايت) (لا يسمح بتكثيف الندى أو التجمد)، التخزين: -20 إلى +70 درجة مئوية -4 إلى +158 درجة فهرنهايت |
|
| انبعاث العنصر (المشكل) |
LED أحمر (ذروة الطول الموجي للانبعاثات: 660 نانومتر 0.026 مل) |
|
| مادة |
الهيكل، غطاء الهيكل: بولي كربونات، المفتاح: بولي أسيتال |
|
| كابل |
- |
كابل كابتيري ثلاثي النواة مقاس 0.2 مم2 بطول 2 متر (6.562 قدم). |
| تمديد الكابلات |
- |
يمكن تمديد ما يصل إلى إجمالي 100 متر (328.084 قدمًا) بكابل 0.3 مم2 أو أكثر. (ومع ذلك، جهد الإمداد 12 فولت تيار مستمر أو أكثر) |
| وزن |
الوزن الصافي: 15 جرام تقريبًا، الوزن الإجمالي: 55 جرام تقريبًا. |
الوزن الصافي: 55 جرام تقريبًا، الوزن الإجمالي: 90 جرام تقريبًا. |
