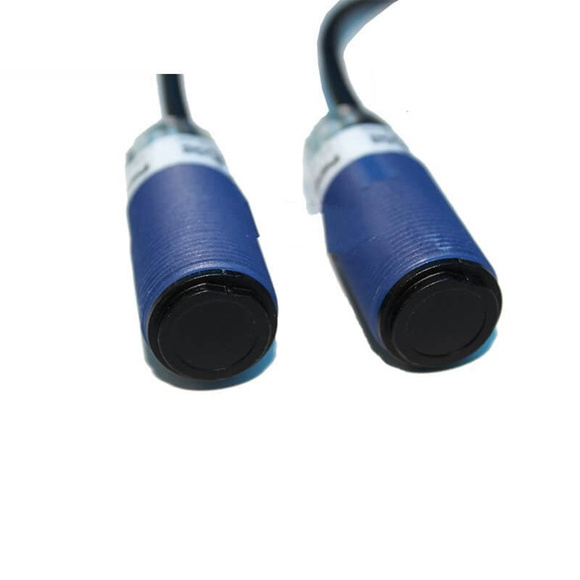

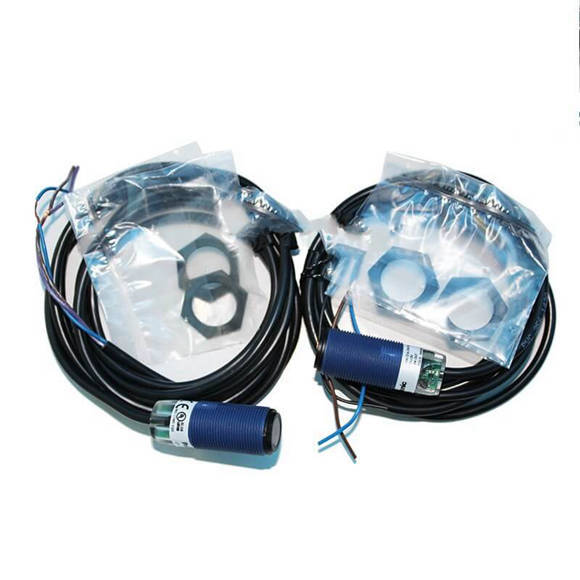

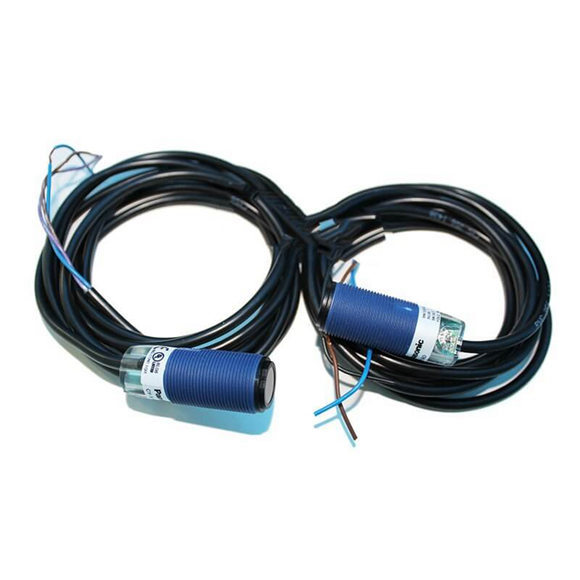

Panasonic Fotoelektrični Sensor CY-191VA CY-192B CY-192VB CY-191B CY-191VB
Cilindrični fotoelektrični Sensor CY-100 SERIJA
Možemo isporučiti sve vrste Panasonic sensor dijelova, kao npr. Panasonic Mikro fotoelektrični Sensor s,Panasonic Područje Sensor ,Panasonic Digital Fiber Sensor,Panasonic Vlakna Sensor ,Panasonic Laser Sensor ,Panasonic Fotoelektrični Sensor ,Panasonic Pritisak Sensor s i Panasonic Blizina Sensor .
| Tip | Retroreflektirajuće | |||
| Tip | Sa polarizacionim filterima | |||
| Tip | Standard | Pogled sa strane | Standard | Pogled sa strane |
| Light-ON | CY-192A□ | CY-192VA□ | CY-191A□ | CY-191VA□ |
| Dark-ON | CY-192B□ | CY-192VB□ | CY-191B□ | CY-191VB□ |
| Usklađenost sa CE oznakom | EMC direktiva, RoHS direktiva | |||
| Sensing range | 4 m 13.123 ft (Napomena 2) | 2 m 6.562 ft (Napomena 2) | ||
| Sensing object | φ50 mm φ1,969 in ili više neproziran, proziran ili proziran predmet (Napomena 2, 4) | φ50 mm φ1,969 in ili više neproziran, proziran, proziran ili zrcalni predmet (Napomena 2, 4) | ||
| Histereza | – | |||
| Napon napajanja | 12 do 24 V DC ±10 % Ripple PP 10 % ili manje | |||
| Trenutna potrošnja | 35 mA ili manje | |||
| Izlaz |
NPN tranzistor sa otvorenim kolektorom • Maksimalna struja ponora: 100 mA • Primijenjeni napon: 24 V DC ili manje (između izlaza i 0 V) • Preostali napon: 1,5 V ili manje PNP tranzistor sa otvorenim kolektorom • Maksimalna struja izvora: 100 mA • Primijenjeni napon: 24 V DC ili manje (između izlaza i +V) • Preostali napon: 1,5 V ili manje |
|||
| Kategorija upotrebe |
DC-12 ili DC-13 | |||
| Zaštita od kratkog spoja | Incorporated | |||
| Vrijeme odgovora | 1 ms ili manje | |||
| Funkcija testnog unosa (zaustavljanje emisije). | – | |||
| Indikator rada | Žuta LED dioda (svetli kada je izlaz UKLJUČEN) (ugrađen na prijemnik za thru-beam tip) |
|||
| Indikator napajanja | – | |||
| Stepen zagađenja | 3 (Industrijsko okruženje) | |||
| Zaštita | IP67 (IEC) | |||
| Temperatura okoline | –25 do +55 ℃ –13 do +131 ℉ (nije dozvoljena kondenzacija rose ili zaleđivanje), skladištenje: –40 do +70 ℃ –22 do +158 ℉ |
|||
| Vlažnost okoline | 50 % RH (na +70 ℃ +158 ℉) | |||
| Ambijentalno osvjetljenje | Svjetlo sa žarnom niti: 5.000 ℓx ili manje na licu koje prima svjetlo | |||
| EMC | EN 60947-5-2 | |||
| Otpornost napona | 500 V AC za jednu min. između svih priključaka za napajanje spojenih zajedno i kućišta | |||
| Otpornost na vibracije | Frekvencija od 10 do 55 Hz, 0,5 mm 0,020 u dvostrukoj amplitudi u X, Y i Z smjerovima po 1,5 sata | |||
| Otpornost na udarce | 294 m/s2 ubrzanje (30 G približno) u X, Y i Z smjerovima po tri puta | |||
| Emitivni element | Infracrvena LED (modulirana) | Crvena LED (modulirana) | ||
| Vršna talasna dužina emisije |
875 nm 0,034 mil | 665 nm 0,026 mil | ||
| Materijal | Kućište: PBT, Objektiv: PMMA | |||
| Cable (osim za tip priključka M12) |
0,44 mm2 3-jezgrena guma cable , 2 m 6,562 ft dužine | |||
| Cable ekstenzija | Produženje do ukupno 10 m 32,808 ft je moguće sa 0,34 mm2, ili više, cable (Thru-beam tip: i emiter i prijemnik). | |||
| 2 m cable tip dužine |
65 g cca. | 70 g cca. | 65 g cca. | 70 g cca. |
| Tip utičnog konektora M12 | 15 g cca. | 20 g cca. | 15 g cca. | 20 g cca. |
| Pribor | Matica: 2 kom. |
