| Yaskawa Sigma-7 Servo Motors Break Voltage |
200 V |
|
|
|
|
|
|

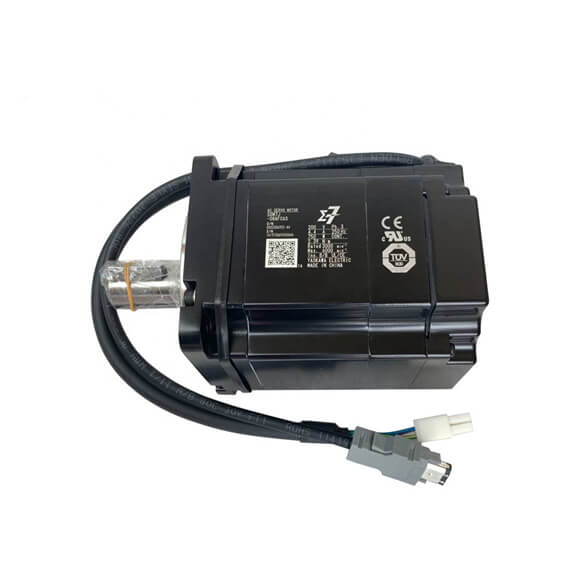

| Yaskawa SGM7J Sigma-7 Servo Motors |
A5A |
01A |
C2A |
02A |
04A |
06A |
08A |
| Time Rating |
Kontinuirano |
|
|
|
|
|
|
| Thermal Class |
UL: B, CE: B |
|
|
|
|
|
|
| Otpornost izolacije |
500 VDC, 10 MΩ min. |
|
|
|
|
|
|
| Izdrži napon |
1500 VAC za 1 minut |
|
|
|
|
|
|
| Uzbuđenje |
Trajni magnet |
|
|
|
|
|
|
| Montaža |
Montirano na prirubnicu |
|
|
|
|
|
|
| Drive Method |
Direktan pogon |
|
|
|
|
|
|
| Smjer rotacije |
U smjeru suprotnom od kazaljke na satu (CCW) za referencu naprijed kada se gleda sa strane tereta |
|
|
|
|
|
|
| Klasa vibracija*1 |
V15 |
|
|
|
|
|
|
| Temperatura okolnog zraka |
0°C do 40°C (sa smanjenjem kapaciteta, moguća je upotreba između 40°C i 60°C.)*4 |
|
|
|
|
|
|
| Vlažnost okolnog zraka |
20% do 80% relativne vlažnosti (bez kondenzacije) |
|
|
|
|
|
|
| Mjesto instalacije |
• Mora biti u zatvorenom prostoru i bez korozivnih i eksplozivnih gasova. • Mora biti dobro provetreno i bez prašine i vlage. • Mora olakšati pregled i čišćenje.
• Mora imati visinu od 1.000 m ili manje. (Sa smanjenjem kapaciteta, moguća je upotreba između 1.000 m i 2.000 m.)*5 • Mora biti bez jakih magnetnih polja. |
|
|
|
|
|
|
| Okruženje za skladištenje |
Čuvajte servomotor u sledećem okruženju ako ga skladištite sa isključenim kablom za napajanje. Temperatura skladištenja: -20°C do 60°C (bez smrzavanja) Vlažnost skladištenja: 20% do 80% relativne vlažnosti (bez kondenzacije) |
|
|
|
|
|
|
| Stopa ubrzanja udarca na prirubnici |
490 m/s2 |
|
|
|
|
|
|
| Broj uticaja |
2 puta |
|
|
|
|
|
|
| Otpornost na vibracije*3Stopa ubrzanja vibracije na prirubnici |
49 m/s2 |
|
|
|
|
|
|
| Primjenjivi SERVO- PAKOVISGD7S- |
R70A, R70F |
R90A, R90F |
1R6A, 2R1F |
2R8A,2R8F |
5R5A |
|
|
| Primjenjivi SERVO- PAKOVISGD7W- SGD7C- |
1R6A*6, 2R8A*6 |
1R6A, 2R8A*6 |
2R8A,5R5A*6,7R6A*6 |
5R5A, 7R6A |
|
|
|
