| Especificacions |

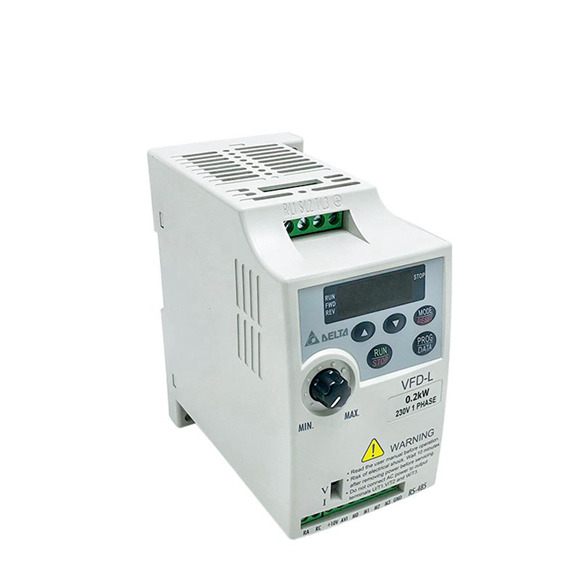

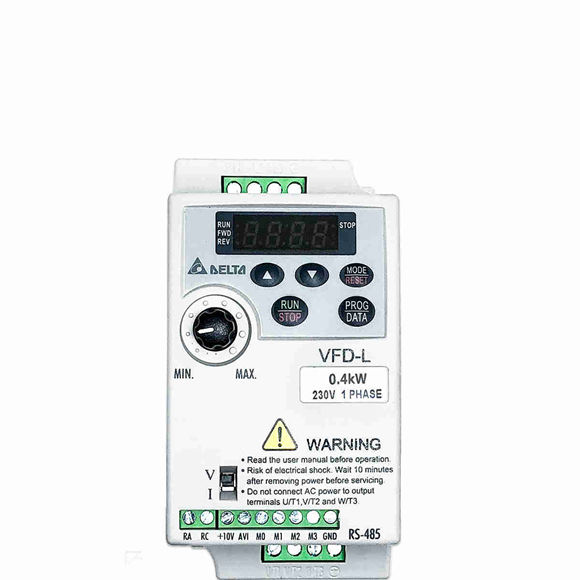

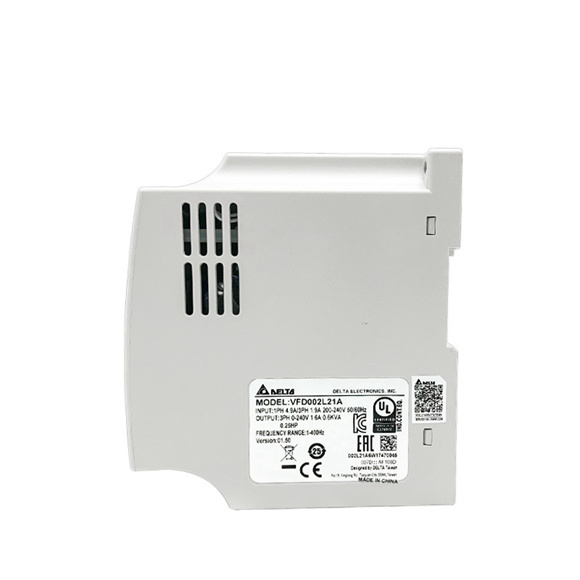

Inversors Delta Sèrie VFD-L |
Inversors Delta Sèrie VFD-L |
| Classe de tensió |
115V |
230V |
| Número de model VFD-LA/B |
|
004 |
002 |
004 |
007 |
015 |
| Potència de motor aplicable (kW) |
|
0.4 |
0.2 |
0.4 |
0.7 |
1.5 |
| Capacitat de sortida nominal (KVA) |
0.6 |
1.0 |
0.6 |
1.0 |
1.6 |
2.7 |
| Corrent nominal de sortida (A) |
1.6 |
2.5 |
1.6 |
2.5 |
4.2 |
7.0 |
| Màx. Tensió de sortida (V) |
La trifàsica correspon a la doble tensió d'entrada |
La trifàsica correspon a la tensió d'entrada |
| Freqüència nominal (Hz) |
1,0 ~ 400 Hz |
| Corrent d'entrada nominal (A) |
6 |
9 |
4,9/1,9 |
6,5/2,7 |
9.7/5.1 |
*/9 |
| Tensió d'entrada Tolerància |
Monofàsica 90~132V 50/60Hz |
Monofàsica/trifàsica 180~264V 50/60Hz |
Trifàsic 180~264V50/60Hz |
| Tolerància a la freqüència |
± 5% |
| Sistema de control |
SVPWM (Modulació d'amplada de pols sinusoïdal, freqüència transportada 3 kHz ~ 10 kHz) |
| Resolució de freqüència de sortida |
0,1 Hz |
| Característiques del parell |
Incloent el parell automàtic, la compensació de lliscament automàtic, el parell d'arrencada pot ser del 150% a 5 Hz |
| Resistència a la sobrecàrrega |
150% del corrent nominal durant 1 minut |
| Temps d'acceleració/desacceleració |
0,1 ~ 600 segons (es pot configurar individualment) |
| Patró V/F |
Patró V/F ajustable |
| Nivell de prevenció de parades |
20~200%, configuració del corrent nominal |
| Configuració de freqüència
Senyal extern del teclat |
Configuració mitjançant tecles ▲▼ o VR
Potenciòmetre-5KW/0,5W, DC 0 ~ +10V (impedància d'entrada 47KW), 4~20mA (impedància de sortida 250W), entrades multifunció 1 a 3 (3 passos, JOG, comanda UP/DOWN), configuració de comunicació |
| Configuració de l'operació
Teclat |
Configuració mitjançant les tecles RUN//STOP |
| Senyal
Senyal extern |
M0, M1, M2, M3 es poden combinar per oferir diversos modes de funcionament, port de comunicació RS-485 |
| Senyal d'entrada multifunció |
Selecció de diversos passos 0 a 3, Jog, inhibició d'acceleració/desacceleració, primer/segon interruptor d'acceleració/desacceleració, comptador, operació de PLC, selecció de bloc de base extern (NC, NO) |
| Senyal de sortida multifunció |
Funcionament de la unitat de CA, freqüència assolida, velocitat diferent de zero, bloc base, indicació d'error, indicació local/remota, indicació d'operació PLC. |
| Una altra funció |
AVR, corba S, prevenció d'aturada per sobretensió, frenada de corrent continu, registres d'errors, freqüència transportada ajustable, ajust de freqüència d'inici de frenada de corrent continu, prevenció d'aturada per sobreintensitat, reinici de pèrdua de potència momentània, inhibició inversa, límits de freqüència, bloqueig/restabliment de paràmetres |
| Protecció |
Sobretensió, sobreintensitat, sota tensió, sobrecàrrega, tèrmica electrònica, sobreescalfament, autoprova |
| Altres |
Inclou filtre EMI |
| Refrigeració |
Refrigeració per aire forçat |
| Ubicació d'instal·lació |
Altitud inferior a 1.000 m, evitar gasos corrosius, líquids i pols |
| Temperatura ambient |
-10℃-40℃ (sense condensació i no congelada) |
| Temperatura d'emmagatzematge |
-20 ℃ a 60 ℃ |
| Humitat ambiental |
Per sota del 90% HR (sense condensació) |
| Vibració |
9,80665 m/s2 (1G) menys de 20 Hz, 5,88 m/s2 (0,6Gat) de 20 a 50 Hz |
