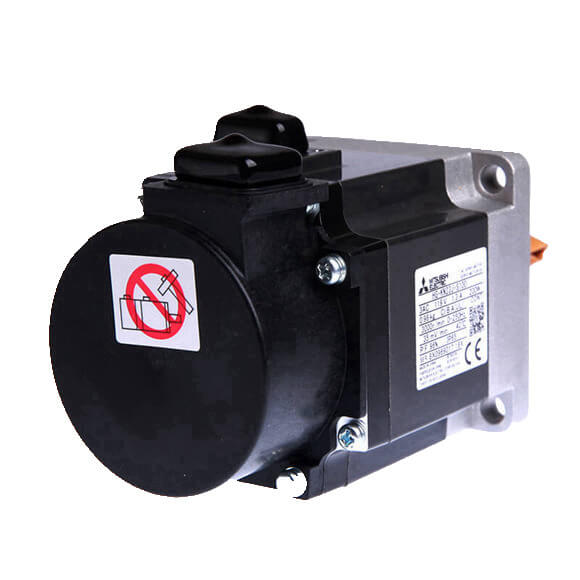

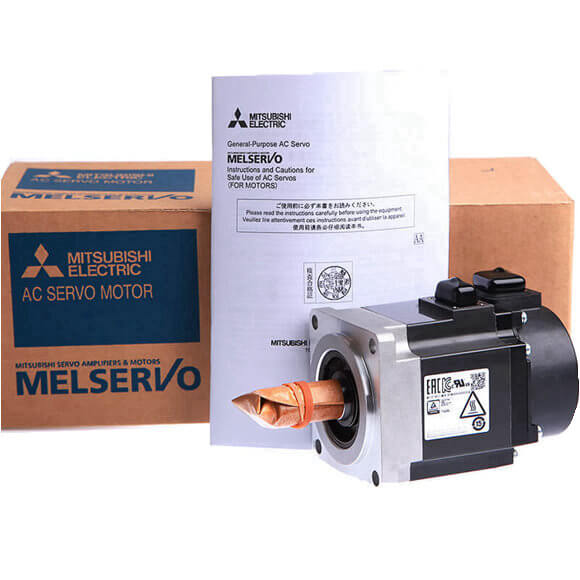

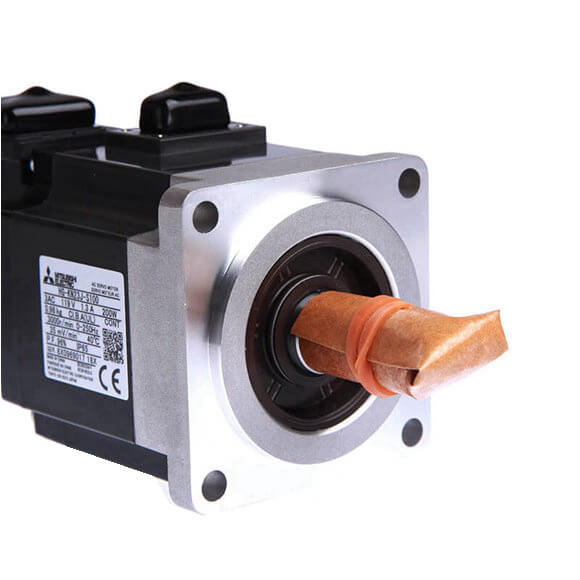

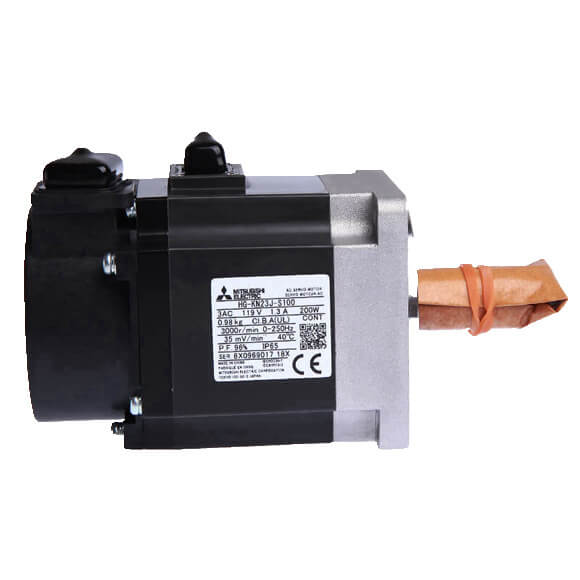

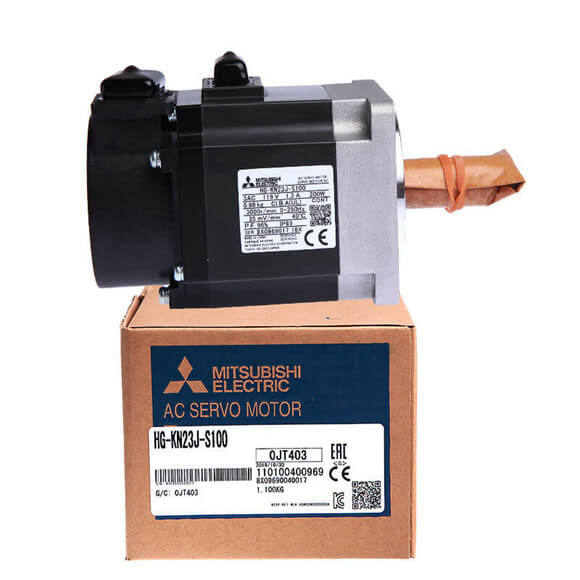

| Servomotor Mitsubishi model HG-KN |
13(B)J |
23(B)J |
43(B)J |
73(B)J |
| Servomotor Mitsubishi MELSERVO-JE |
Consulteu 'Combinacions de servomotor i servoamplificador' a la pàg. 2-1 d'aquest catàleg. |
|
|
|
| Capacitat d'alimentació *1 [kVA] |
0.3 |
0.5 |
0.9 |
1.3 |
| Potència nominal [W] |
100 |
200 |
400 |
750 |
| Parell nominal (Nota 3) [N·m] |
0.32 |
0.64 |
1.3 |
2.4 |
| Parell màxim [N·m] |
0.95 |
1.9 |
3.8 |
7.2 |
| Velocitat nominal [r/min] |
3000 |
|
|
|
| Velocitat màxima [r/min] |
5000 |
|
|
|
| Velocitat instantània permesa [r/min] |
5750 |
|
|
|
| Corrent nominal [A] |
0.8 |
1.3 |
2.6 |
4.8 |
| Corrent màxima [A] |
2.4 |
3.9 |
7.8 |
14 |
| Freqüència de frenada regenerativa *2, *3 [vegades/min] |
(Nota 4) |
(Nota 5) |
276 |
159 |
| Relació de càrrega a inèrcia del motor recomanada (Nota 1) |
15 vegades o menys |
|
|
|
| Combinació amb MR-JE-B |
Codificador absolut/incremental de 17 bits (resolució: 131072 polsos/rev) |
|
|
|
| Combinació amb MR-JE-A |
Codificador incremental de 17 bits (resolució: 131072 polsos/rev) |
|
|
|
| Segell d'oli |
Instal·lat. Sense segell d'oli també està disponible. |
Instal·lat |
|
|
| Classe d'aïllament |
130 (B) |
|
|
|
| Estructura |
Refredament natural totalment tancat (classificació IP: IP65) (Nota 2) |
|
|
|
| Temperatura ambient |
Funcionament: 0 °C a 40 °C (sense congelació), emmagatzematge: -15 °C a 70 °C (sense congelació) |
|
|
|
| Humitat ambiental |
Funcionament: 80% HR màxim (sense condensació), emmagatzematge: 90% HR màxim (sense condensació) |
|
|
|
| Ambient |
A l'interior (sense llum solar directa); sense gas corrosiu, gas inflamable, boira d'oli o pols |
|
|
|
| Altitud |
1000 m o menys sobre el nivell del mar |
|
|
|
| Resistència a la vibració *5 |
X: 49 m/s2 Y: 49 m/s2 |
|
|
|
| Grau de vibració |
V10 *7 |
|
|
|
| Compliment d'estàndards globals |
Consulteu 'Conformitat amb els estàndards i regulacions globals' a la pàg. 19 d'aquest catàleg. |
|
|
|
|
Estàndard [kg] |
0.6 |
0.98 |
1.5 |
3.0 |
| Amb fre electromagnètic [kg] |
0.8 |
1.4 |
1.9 |
4.0 |
