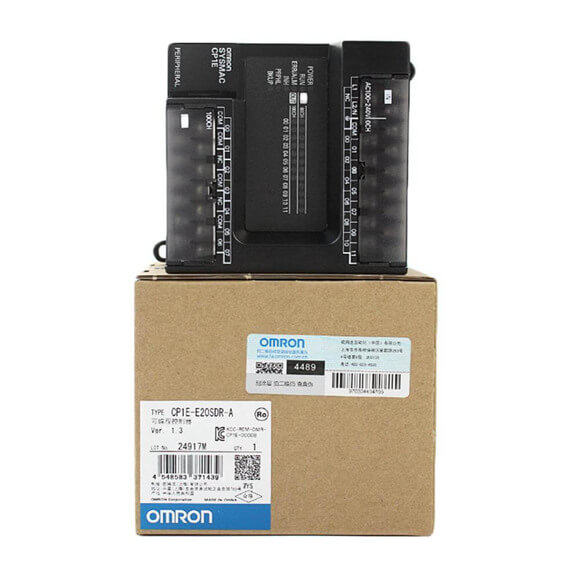

| Tipus |
Models d'alimentació de CA |
Models d'alimentació de corrent continu |
| Model |
CP1E- @@@ S @ D @ -A CP1E- @@@ D @ -A |
CP1E- @@@ S @ D @ -D CP1E- @@@ D @ -D |
| Tancament |
Muntat en un panell |
|
Dimensions (H × P × A) |
E/N/NA @@ -tipus
Unitat CPU amb 10 punts d'E/S (CP1E-E10D @ – @ ): 90 mm *1 × 85 mm *2 × 66 mm Unitat CPU amb 14 o 20 punts d'E/S (CP1E- @ 14D@ – @ /@ 20D@ – @ ): 90 mm *1 × 85 mm *2 × 86 mm Unitat CPU amb 30 punts d'E/S (CP1E- @ 30D@ – @ ): 90 mm *1 × 85 mm *2 × 130 mm Unitat CPU amb 40 punts d'E/S (CP1E- @ 40D@ – @ ): 90 mm *1 × 85 mm *2 × 150 mm Unitat CPU amb 60 punts d'E/S (CP1E-N60D @ – @ ): 90 mm *1 × 85 mm *2 × 195 mm Unitat CPU amb 20 punts d'E/S i analògic integrat (CP1E-NA20D @ – @ ): 90 mm *1 × 85 mm *2 × 130 mm E/N/ @@ tipus S(1). Unitat CPU amb 14 o 20 punts d'E/S (CP1E- @ 14SD @ – @ /@ 20SD @ – @ ): 90 mm *1 × 79 mm *2 × 86 mm Unitat CPU amb 30 punts d'E/S (CP1E- @ 30S(1)D @ – @ ): 90 mm *1 × 79 mm * 2 mm Unitat CPU amb 40 punts d'E/S (CP1E- @ 40S(1)D @ – @ ): 90 mm *1 × 79 mm *2 × 150 mm Unitat CPU amb 60 punts d'E/S (CP1E- @ 60S(1)D @ – @ ): 90 mm *1 × 79 mm *2 × 195 mm |
|
Pes |
Unitat CPU amb 10 punts d'E/S (CP1E-E10D @ – @ ): 300 g màxim. Unitat CPU amb 14 punts d'E/S (CP1E- @ 14(S)D @ – @ ): 360 g màxim. Unitat CPU amb 20 punts d'E/S (CP1E- @ 20(S)D @ – @ ): 370 g màxim.
Unitat CPU amb 30 punts d'E/S (CP1E- @ 30(S@)D @ – @ ): 600 g màxim. Unitat CPU amb 40 punts d'E/S (CP1E- @ 40(S@)D @ – @ ): 660 g màxim. Unitat CPU amb 60 punts d'E/S (CP1E- @ 60(S@)D @ – @ ): 850 g màxim. Unitat CPU amb 20 punts d'E/S i analògic integrat (CP1E-NA20D @ – @ ): 680 g màxim. |
| Tensió d'alimentació |
100 a 240 VAC 50/60 Hz |
24 VDC |
| Interval de tensió de funcionament |
85 a 264 VAC |
20,4 a 26,4 VDC |
|
Consum d'energia |
15 VA/100 VAC màx.
25 VA/240 VAC màx. (CP1E-E10D @ -A/ @ 14(S)D @ -A/ @ 20(S)D @ -A) |
9 W màx. (CP1E-E10D @ -D)
13 W màx. (CP1E-N14D @ -D/N20D @ -D) |
|
50 VA/100 VAC màx.
70 VA/240 VAC màx. (CP1E-NA20D @ -A/ @ 30(S@)D @ -A/ @ 40(S@)D @ -A/ N60(S@)D @ -A) |
20 W màx.
(CP1E-NA20D @ -D/N30(S@)D @ -D/N40(S@)D @ -D/ N60(S@)D @ -D) *4 |
|
Corrent d'entrada |
120 VAC, 20 A per 8 ms màx. per arrencar en fred a temperatura ambient
240 VAC, 40 A per a 8 ms màx. per arrencar en fred a temperatura ambient |
24 VDC, 30 A per a 20 ms màx. per arrencar en fred a temperatura ambient |
|
Font d'alimentació externa *3 |
No proporcionat.
(CP1E-E10D @ -A/ @ 14(S)D @ -A/ @ 20(S)D @ -A) 24 VDC, 300 mA (CP1E-NA20D @ -A /@ 30D@ -A/ @ 40D@ -A/ @ 60D@ -A/ @ 30SDR-A/ @ 40SDR-A/ @ 60SDR-A) |
No proporcionat |
| Resistència d'aïllament |
20 MΩ min. (a 500 VDC) entre els terminals externs de CA i els terminals GR |
Excepte entre el corrent primari DC i el secundari secundari |
| Rigidesa dielèctrica |
2.300 VAC 50/60Hz durant 1 min entre els terminals externs de CA i GR Corrent de fuga: 5 mA màx. |
Excepte entre el corrent primari DC i el secundari secundari |
| Temperatura ambient de funcionament |
0 a 55 °C |
| Humitat ambiental |
del 10% al 90% |
| Atmosfera |
Sense gas corrosiu. |
| Temperatura ambient d'emmagatzematge |
-20 a 75 °C (sense bateria) |
| Altitud |
2.000 m màx. |
| Grau de contaminació |
2 o menys: compleix la norma IEC 61010-2-201. |
| Resistència al soroll |
2 kV a la línia d'alimentació (d'acord amb IEC61000-4-4.) |
| Categoria de sobretensió |
Categoria II: Compleix IEC 61010-2-201. |
| Nivell d'immunitat EMC |
Zona B |
| Resistència a les vibracions |
Conforme a JIS 60068-2-6.
De 5 a 8,4 Hz amb amplitud de 3,5 mm, de 8,4 a 150 Hz Acceleració de 9,8 m/s2 durant 100 min en direccions X, Y i Z (10 escombratges de 10 min cadascun = 100 min en total) |
| Resistència als xocs |
Conforme a JIS 60068-2-27.
147 m/s2, 3 vegades en les direccions X, Y i Z |
| Bloc de terminals |
Fixat (no extraïble) |
| Mida del cargol del terminal |
M3 |
| Normes aplicables |
Conforme a la Directiva de la CE |
| Mètode de connexió a terra |
Posa a terra a 100 Ω o menys. |
