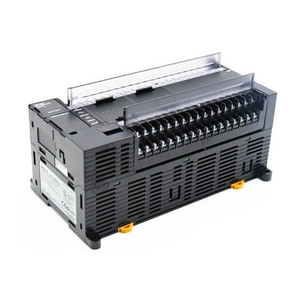

| Tipus |
CP1L-EM40 (40 punts) |
CP1L-EM30 (30 punts) |
CP1L-EL20 (20 punts) |
| d'articles Models |
CP1L-EM40D@-@ |
CP1L-EM30D@-@ |
CP1L-EL20D@-@ |
| Mètode de control |
Mètode de programa emmagatzemat |
| Mètode de control d'E/S |
Exploració cíclica amb refresc immediat |
| Llenguatge del programa |
Diagrama d'escala |
| Blocs de funció |
Nombre màxim de definicions de blocs de funció: 128 Nombre màxim d'instàncies: 256 Idiomes que es poden utilitzar en definicions de blocs de funció: diagrames de escala, text estructurat (ST) |
| Durada de la instrucció |
1 a 7 passos per instrucció |
| Instruccions |
Aprox. 500 (codis de funció: 3 dígits) |
| Temps d'execució de la instrucció |
Instruccions bàsiques: 0,55 ms min. Instruccions especials: 4,1 ms min. |
| Temps de processament comú |
0,4 ms |
| Número màxim de subrutina |
256 |
| Número de salt màxim |
256 |
|
Bits de treball |
4.800 bits (300 paraules): CIO 1200.00 a CIO 1499.15 (paraules CIO 1200 a CIO 1499)
6.400 bits (400 paraules): CIO 1500.00 a CIO 1899.15 (paraules CIO 1500 a CIO 1899) 15.360 bits (960 paraules): CIO 2000.00 a CIO 2959.15 (paraules CIO 2000 a CIO 2959) 9.600 bits (600 paraules): CIO 3200.00 a CIO 3799.15 (paraules CIO 3200 a CIO 3799) 37.504 bits (2.344 paraules): CIO 3800.00 a CIO 6143.15 (paraules CIO 3800 a CIO 6143) |
| Àrea TR |
16 bits: TR0 a TR15 |
| Zona de retenció |
8.192 bits (512 paraules): H0.00 a H511.15 (H0 a H511) |
| Àrea AR |
Només lectura (escriptura prohibida): 7168 bits (448 paraules): A0.00 a A447.15 (A0 a A447) Lectura/escriptura: 8192 bits (512 paraules): A448.00 a A959.15 (A448 a A959) |
| Temporitzadors |
4.096 números de temporitzador: T0 a T4095 |
| Comptadors |
4.096 números de comptador: C0 a C4095 |
| Àrea de DM |
32 Kparaules: D0 a D32767 |
10 Kparaules: D0 a D9999, D32000 a D32767 |
| Àrea de registre de dades |
16 registres (16 bits): DR0 a DR15 |
| Àrea de registre d'índex |
16 registres (32 bits): IR0 a IR15 |
| Àrea de senyalització de tasques |
32 banderes (32 bits): TK0000 a TK0031 |
| Traça Memòria |
4.000 paraules (500 mostres per al màxim de dades de traça de 31 bits i 6 paraules). |
| Casset de memòria |
Es pot muntar un casset de memòria especial (CP1W-ME05M).
Nota: es pot utilitzar per fer còpies de seguretat de programes i arrencar automàticament. |
| Funció de rellotge |
Admet. Precisió (desviació mensual): -4,5 min a -0,5 min (temperatura ambient: 55 °C),
-2,0 min a +2,0 min (temperatura ambient: 25 °C), -2,5 min a +1,5 min (temperatura ambient: 0 °C) |
|
Funcions de comunicació |
Port Ethernet integrat (programari de suport de connexió, comunicacions de missatges, servei de sòcols) |
|
Es poden muntar un màxim de dues plaques opcionals de comunicacions en sèrie. |
Es pot muntar com a màxim una placa d'opcions de comunicacions en sèrie. |
|
Còpia de seguretat de memòria |
Memòria flaix: els programes d'usuari, els paràmetres (com ara la configuració del PLC), les dades de comentaris i tota l'àrea DM es poden desar a la memòria flaix com a valors inicials.
Còpia de seguretat de la bateria: l'àrea de retenció, l'àrea DM i els valors del comptador (banderes, PV) estan recolzats per una bateria. |
| Vida útil de la bateria |
L'esperança de vida útil és de 5 anys a 25 °C, menys a temperatures més altes. (De 0,75 a 5 anys segons
model, velocitat d'alimentació i temperatura ambient.) |
| Terminals d'entrada integrats |
40 (24 entrades, 16 sortides) |
30 (18 entrades, 12 sortides) |
20 (12 entrades, 8 sortides) |
| Nombre d'unitats d'expansió i unitats d'expansió d'E/S connectables |
Unitat d'expansió de la sèrie CP i unitats d'E/S d'expansió: 3 màx. |
Unitats d'expansió de la sèrie CP i unitats d'expansió d'E/S: 1 màx. |
| Màx. nombre de punts d'E/S |
160 (40 integrats + 40 per unitat d'expansió (E/S) x 3 unitats) |
150 (30 integrats + 40 per unitat d'expansió (I/O) x 3 unitats) |
60 (20 integrats + 40 per unitat d'expansió (E/S) x 1 unitat) |
| Interrompre les entrades |
6 entrades (Temps de resposta: 0,3 ms) |
| Mode comptador d'entrades d'interrupció |
6 entrades (freqüència de resposta: 5 kHz màxim per a totes les entrades d'interrupció), 16 bits comptadors amunt o avall |
| Entrades de resposta ràpida |
6 punts (amplada de pols d'entrada mínima: 50 ms màx.) |
| Interrupcions programades |
1 |
|
Comptadors d'alta velocitat |
4 entrades/2 eixos (24 VDC) Fases diferencials (4x), 50 kHz
Monofàsica (pols més direcció, amunt/avall, increment), 100 kHz Interval de valors: 32 bits, mode lineal o mode anell Interrupcions: comparació de valors objectiu o comparació d'intervals |
